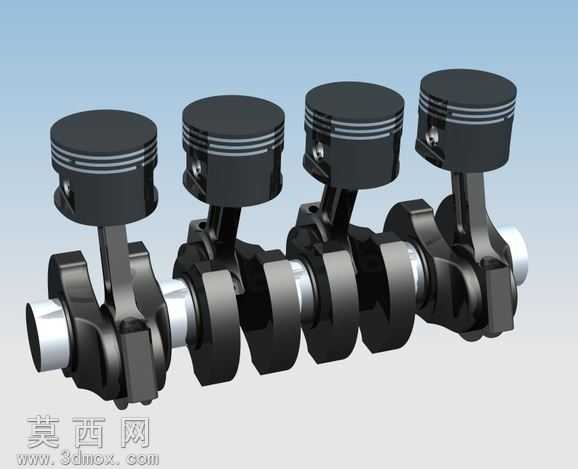

直列四缸发动机活塞曲柄连杆机构

本模型为直列四缸内燃机核心的活塞曲柄连杆组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循内燃机动力部件的装配逻辑，对活塞、活塞环、连杆、曲轴、连杆轴瓦等核心零件进行了独立建模后完成虚拟装配，确保各部件间的配合间隙符合实际机械设计的公差要求。模型渲染阶段采用金属质感材质体系，活塞主体赋予哑光黑色耐高温合金材质，表面添加细微的机加工纹理还原真实零件的加工质感，活塞环采用亮面镀铬金属材质，通过材质粗糙度的差异区分不同功能环的视觉特征；曲轴部分采用锻钢材质表现，轴颈位置做高光金属处理，配重块部分添加轻微的氧化质感，区分不同加工面的工艺特征；连杆部分采用模锻钢材质，杆身与大头盖的结合面做清晰的分模线处理，还原真实零件的装配结构。结构设计上，四个活塞沿曲轴轴向等距排布，对应四缸发动机1-3-4-2的点火顺序对应的曲柄销相位角，每个活塞通过活塞销与连杆小头铰接，连杆大头采用剖分式结构通过连杆螺栓紧固在曲轴的连杆轴颈上，曲轴的主轴颈、曲柄臂、平衡配重均按照实际四缸机的平衡设计进行建模，整体结构可直观展示内燃机将活塞往复直线运动转化为曲轴旋转运动的工作原理。设计过程中优先保证部件间的运动干涉检查，在建模阶段就对活塞上下止点位置、连杆摆动角度范围进行了参数化约束，确保模型可直接用于运动仿真演示，各零件的倒角、退刀槽、油孔等细微工艺结构均做了还原，既保证模型的视觉真实度，也符合机械设计的工艺合理性，可用于内燃机原理教学、动力系统结构展示、相关零部件设计参考等场景。
