德庞贝氏症支撑类盘状机械构件设计

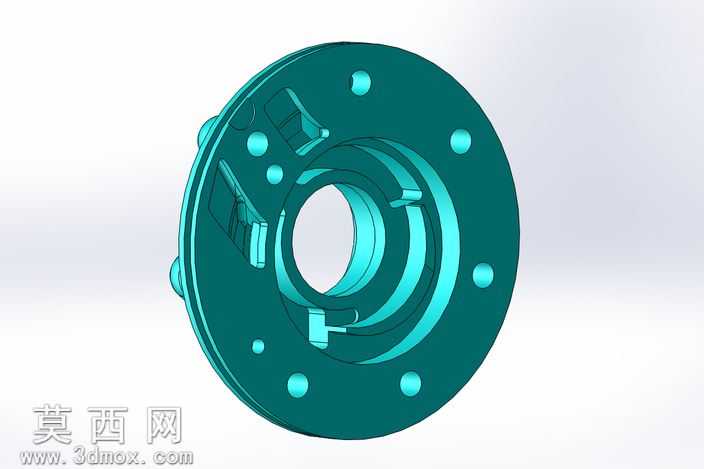

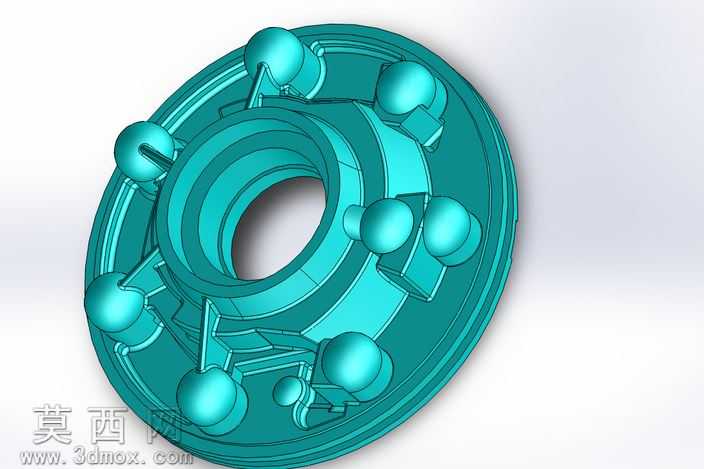

本作品为盘式支撑类机械构件的三维设计成果，建模阶段采用SolidWorks完成全参数化建模流程，首先以中心同轴通孔为基准建立核心回转基体，通过旋转凸台命令生成盘体的基础轮廓，保证中心安装孔与外圈盘体的同轴度公差符合机械装配要求。在盘体周向的结构设计上，采用圆周阵列命令完成多组球形凸台与支撑筋的排布，先绘制单个球形凸台的草图轮廓，通过旋转凸台生成实体后，以中心轴线为阵列轴完成等角度圆周排布，确保每个凸台的位置精度一致；相邻凸台之间设计有加强支撑筋结构，筋板采用两侧拔模的结构设计，既提升盘体整体的结构刚性，又避免应力集中问题，筋板与盘体、凸台的衔接处均做了圆角过渡处理，优化受力传导路径。材质与渲染阶段，为模型赋予青蓝色工程塑料材质，调整材质的粗糙度、反光度参数模拟工业硬质塑料的质感，添加环境光遮蔽效果凸显结构的层次感，通过正交视角渲染清晰展现盘体正面的所有结构细节，中心通孔的内壁、凸台的球面、筋板的侧壁都通过光影区分出明确的结构边界。设计思路上，该构件以周向均匀承载为核心目标，中心通孔用于穿装固定轴实现构件的定位安装，周向分布的球形凸台可作为滚动接触点位实现低摩擦传动或支撑功能，加强筋的排布方向沿径向延伸，匹配构件工作时的径向受力方向，在保证结构强度的同时尽可能减少材料占用，降低构件整体重量；盘体背面设计有内嵌式卡槽结构，可与配套的定位件卡合实现周向锁止，避免构件工作时发生相对转动。建模过程中对所有配合面做了公差预留设计，中心安装孔的尺寸按照基孔制配合要求设置公差带，球形凸台的球面轮廓度控制在合理范围内，保证后续加工或装配时的精度符合使用要求，整体结构无冗余特征，所有几何特征都服务于支撑、定位、传动的核心功能。
