乘用轿车多辐条铝合金轮毂带轮胎总成

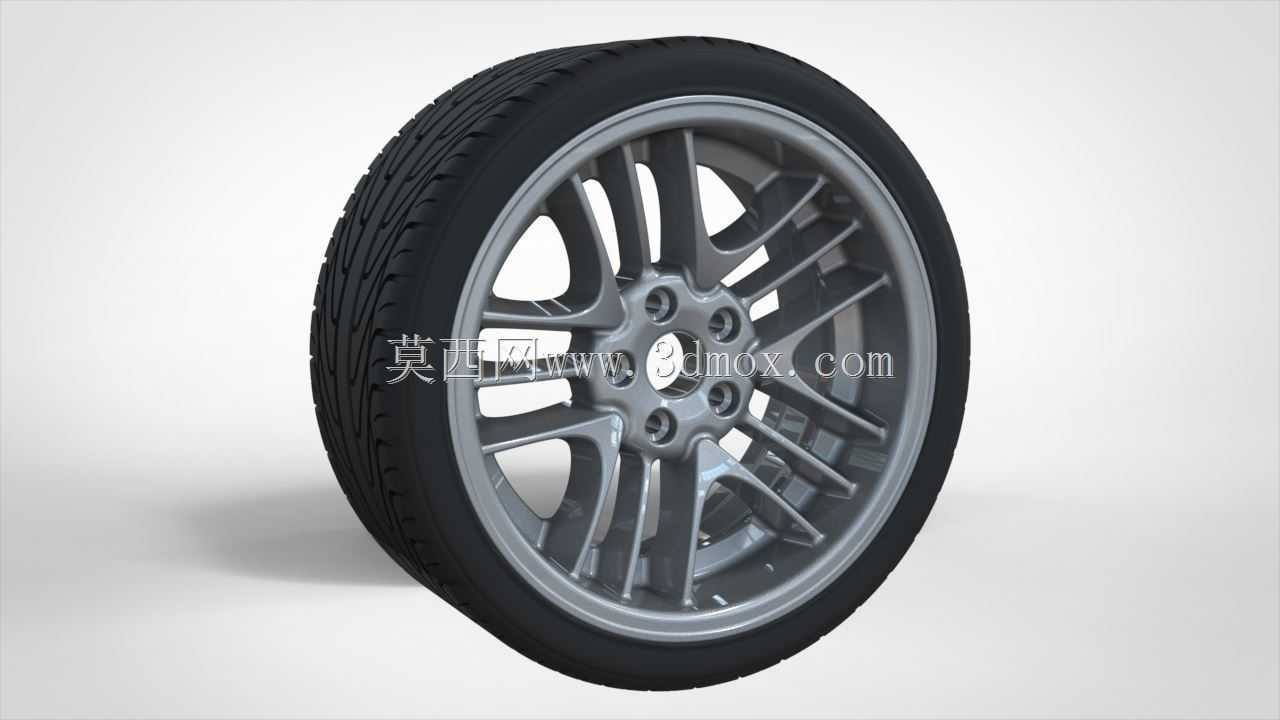

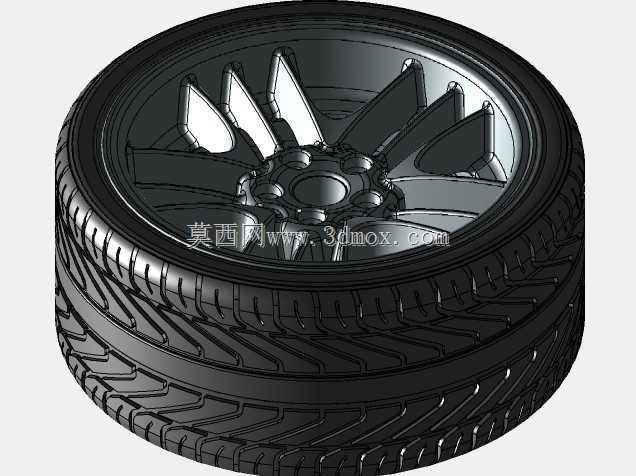

　　这套轮毂带轮胎总成面向乘用车底盘行走系统，属于整车与地面直接接触的关键承载部件，在整车开发、底盘改装、维修备件选型以及教学演示中都有明确使用场景。建模时先从轮心安装基准出发，确定中心孔、螺栓孔分布圆、节圆直径与偏距，再向外展开轮辐、轮辋槽底、胎圈座和轮缘结构，使装配关系与真实零件一致。轮辐采用多辐分叉式布局，辐条从中心安装盘向轮辋方向逐渐展开，既承担制动扭矩传递，也为制动盘散热留出通道；中心区域布置五孔安装面，孔位周边保留足够凸台厚度，以分散螺栓预紧力并避免局部应力集中。轮辋部分按照轮胎装配逻辑建立，包含深槽结构、胎圈座斜面、轮缘挡边和气门嘴安装位置，能够表达轮胎拆装时胎圈滑入、就位和充气贴合的过程。轮胎外轮廓保留胎面、胎肩、

　　胎侧和胎圈过渡，胎面花纹以连续纵向沟槽与斜向刀槽组合呈现，主要用于说明湿地排水、抓地附着和噪声控制的设计取向。从安装边界看，轮心端面与转向节或后桥轮毂轴承端面贴合，螺栓穿过轮盘孔后由锥面或球面座对中，轮辐背面与制动卡钳之间需要预留回转间隙，轮辋内侧也不能与悬架摆臂、减振器筒身发生干涉。轮胎外径、断面宽度和轮辋宽度共同决定转向时与翼子板、轮罩内衬的安全距离，偏距变化还会影响轮距、轴承载荷和轮胎磨损特性。设计过程中需要兼顾轻量化与刚度，铝合金轮盘通过变厚度辐条和局部加强筋控制质量，轮辋壁厚则满足充气压力和冲击载荷要求。轮胎模型可用于整车姿态校核、制动系统空间检查、改装方案比对以及拆装工艺演示，也能在渲染场景中展示金属轮辐高光、橡胶胎面质感和装配完成后的真实比例。
