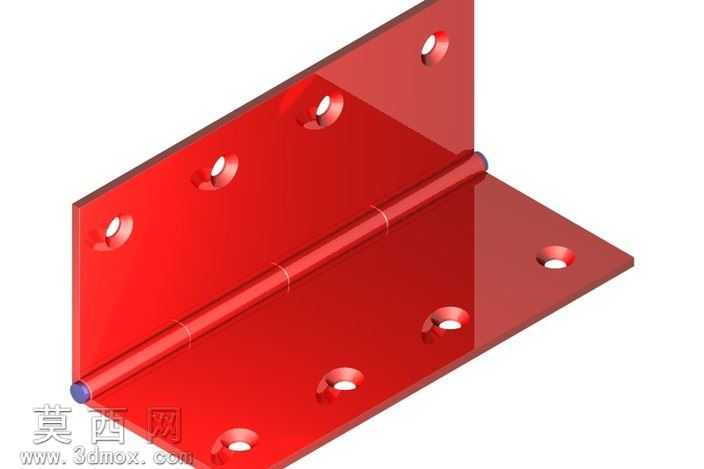

红色八孔L型合页铰链三维结构设计

本作品为L型平开式合页铰链的三维建模设计，整体采用90度弯折的双页片搭配中心铰接轴的经典结构，建模过程中首先以基准面定位绘制单页片的平面轮廓，通过拉伸命令生成基础板材实体，再对页片边缘做倒圆角处理去除锐边，避免实际使用中划伤安装人员。页片上的安装孔采用沉头孔设计，建模时先定位每个孔的中心坐标，通过切除拉伸生成通孔后，再对孔口位置做锥形沉头切除，保证安装后螺丝头部可以完全埋入页片平面，不会出现凸起干涉门窗开合的问题。中心铰接轴部分采用同轴心配合设计，先绘制轴体的圆柱轮廓，再分别与两个页片的铰接卷边做同轴配合，卷边部分通过对页片端部做卷圆特征生成，保证轴体与卷边之间预留合理的转动间隙，还原真实合页的转动顺滑度。材质渲染阶段选用红色金属烤漆材质，调整材质的金属度参数至中等数值，添加细微的磨砂质感反射，避免高反光带来的塑料感，同时对铰接轴的端部做深蓝色金属材质区分，模拟真实合页的轴端封盖效果。结构设计上两个页片分别排布四个沉头安装孔，孔位沿页片长度方向等距分布，保证安装后受力均匀，铰接位置的卷边采用三段式间隔设计，既减少了材料用量，又能保证转动过程中的结构稳定性，避免页片出现晃动偏移。建模全程遵循实际五金件的生产尺寸比例，所有特征的倒角、壁厚、孔径参数都参考民用门窗合页的通用生产标准，保证模型可以直接用于后续的结构验证、安装模拟或者产品渲染展示，转动副的配合关系完全还原真实合页的活动范围，可实现0到180度的开合转动模拟，能够直观展示铰链的安装状态与工作形态。
