微型步进电机三维结构建模设计

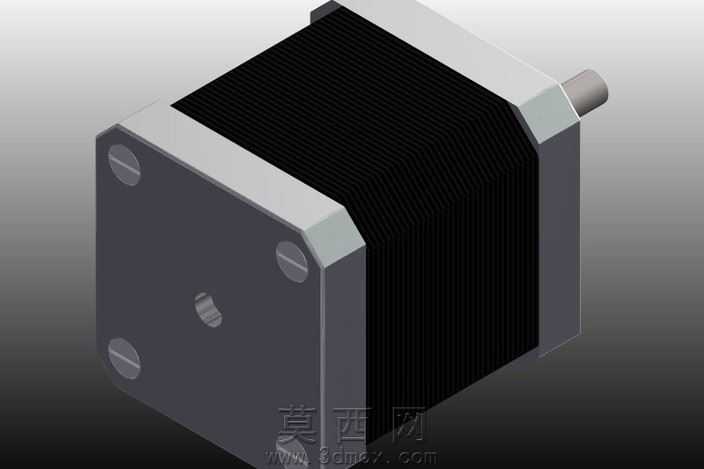

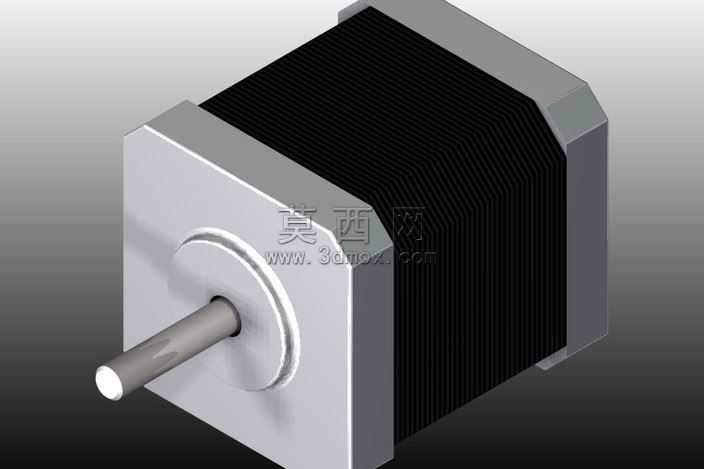

本次微型步进电机的三维建模工作，以小型化步进驱动元件的真实结构为核心参照，依托三维建模软件完成全参数化的模型搭建，完整还原了这类微型驱动部件的典型外观与内部构造逻辑。建模初期首先梳理微型步进电机的结构组成，将整体拆分为前端盖、输出轴、定子绕组封装壳体、后端防护结构几个核心模块，先通过草图绘制勾勒各部件的基准轮廓，针对前端盖的圆形安装基准面、输出轴的轴径与伸出长度、壳体的方形安装切角等关键尺寸，均按照微型步进电机的通用小型化规格做等比例参数设定，保证各部件的装配公差符合实际机械配合要求。建模过程中，输出轴部分采用回转体建模逻辑，先绘制轴的截面轮廓再通过回转命令生成基础实体，额外添加轴端的平面定位特征，还原真实电机轴的安装配合结构；前端盖部分通过拉伸、倒角命令生成带安装定位凸台的端盖实体，在端盖中心位置做出与输出轴配合的轴孔结构，同时添加端盖与壳体连接的定位边特征；中间的定子封装壳体部分，还原了步进电机特有的层叠硅钢片封装后的侧面纹理特征，通过阵列、纹理映射的方式模拟层叠结构的视觉效果，壳体的边角做切角处理，匹配真实微型步进电机的外壳加工工艺；后端盖部分做简化的封盖结构，与前端盖形成对称的装配约束，保证整体模型的结构完整性。材质与渲染环节，针对不同部件匹配对应的材质属性：输出轴采用抛光金属材质，添加轻微的使用磨损质感，还原金属轴的金属光泽与表面粗糙度；前后端盖采用哑光银灰色金属漆材质，模拟铝合金压铸端盖的表面质感；中间的定子壳体部分采用黑色哑光磨砂材质，还原绕组封装层的深色哑光视觉效果，同时在层叠纹理处添加细微的明暗变化，强化层叠结构的立体感。渲染阶段采用柔和的侧上方主光源搭配底部补光，避免模型表面出现过强的反光遮挡结构细节，背景选用渐变灰色调突出电机主体，通过光影调整清晰展现各部件的衔接关系、边角的倒角细节以及轴部的圆柱曲面特征。整体建模过程严格遵循微型步进电机的实际结构逻辑，没有添加冗余的装饰性结构，所有特征均服务于还原这类小型驱动元件的真实形态，既保证了模型外观的辨识度，也通过合理的部件拆分与参数设定，为后续的装配模拟、结构验证或者相关机电设备的集成建模提供了可用的基础模型，完整呈现了微型步进电机紧凑、规整的工业零件设计特点。
