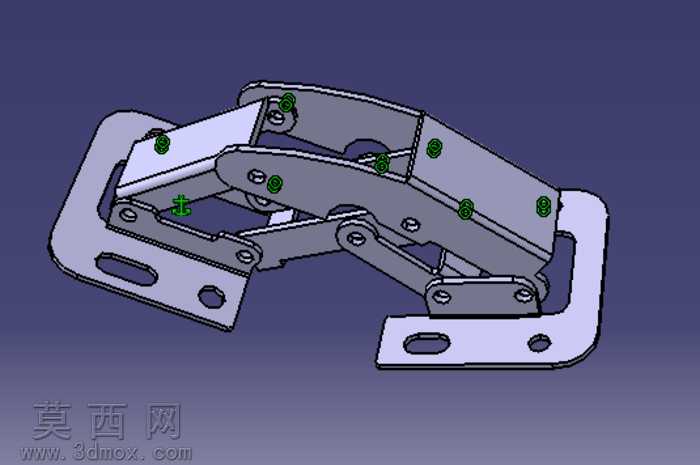

特殊扫描角度多连杆折叠铰链结构设计

本作品为特殊扫描角度的多连杆折叠铰链三维模型，建模阶段采用参数化设计思路完成整体结构搭建，首先基于铰链的开合运动轨迹需求，确定各连杆的长度比例、铰接点位置参数，通过草图约束绘制各金属板材零件的轮廓，对安装底座、活动连板、支撑臂等零件分别进行特征建模，利用拉伸、切除、孔特征等命令完成零件上安装孔、铰接避让槽、定位凸台等细节结构的制作，保证各零件的装配公差符合五金件的实际加工要求。装配过程中按照实际铰链的组装逻辑，依次对各铰接位置添加同轴心、重合配合，同时对连杆的活动范围添加角度限位约束，模拟铰链实际开合过程中的运动干涉情况，反复调整各连杆的铰接点位置，确保铰链在开合全程运动顺滑无卡滞，能够实现设计要求的特殊扫描角度开合动作。材质与渲染阶段，针对铰链的金属材质特性，为各零件赋予冷轧钢材质参数，调整金属表面的粗糙度、反射率参数，还原五金冲压件的哑光金属质感，对铰接销轴部位添加轻微的倒角光影效果，区分不同零件的结构边界，渲染时采用柔和的工业产品打光方式，清晰展现各连杆之间的层叠装配关系、安装底座的固定孔位结构。设计过程中重点考量了铰链的受力承载特性，通过多连杆的力臂分布优化，让铰链在开合至任意角度时都能保持稳定的支撑状态，安装底座上设计的长条形安装孔可适配不同的安装孔距需求，兼顾了安装调节的便利性，整体结构紧凑，折叠后占用空间小，可满足特殊开合角度需求的门窗、设备舱门等场景的连接使用需求，建模过程中所有零件均保留可编辑的参数化特征，可根据实际使用场景调整板材厚度、连杆长度、开合角度等参数，快速衍生出不同规格的同结构铰链方案。
