3D打印机用MK8送丝驱动齿轮结构

在桌面级FDM熔融沉积成型3D打印设备的送料系统中，送丝驱动齿轮是决定耗材进给精度的核心传动零件，直接影响打印过程中耗材挤出的稳定性、出丝量的均匀性，最终关联到成型件的层间结合强度、表面质量与尺寸精度。这款MK8规格的送丝驱动齿轮，是针对1.75mm直径打印耗材优化设计的专用传动件，适配绝大多数采用MK8挤出机构的桌面级3D打印机，包括入门级DIY机型、教育用桌面设备以及部分工业级小型FDM设备的挤出端改造场景。

从实际使用场景来看，这类驱动齿轮安装在挤出机的步进电机输出轴端，与挤出机的从动压轮配合，通过轮齿咬合耗材表面，将步进电机的旋转扭矩转化为耗材的轴向进给推力，实现耗材向热端加热腔的稳定输送。在打印过程中，齿轮需要持续承受步进电机的启停冲击、耗材反向回抽的作用力，同时要避免轮齿过度咬合切断耗材，或是咬合过浅导致耗材打滑、出丝不足的问题，因此其齿形设计、表面处理、安装定位结构都有明确的工程要求。

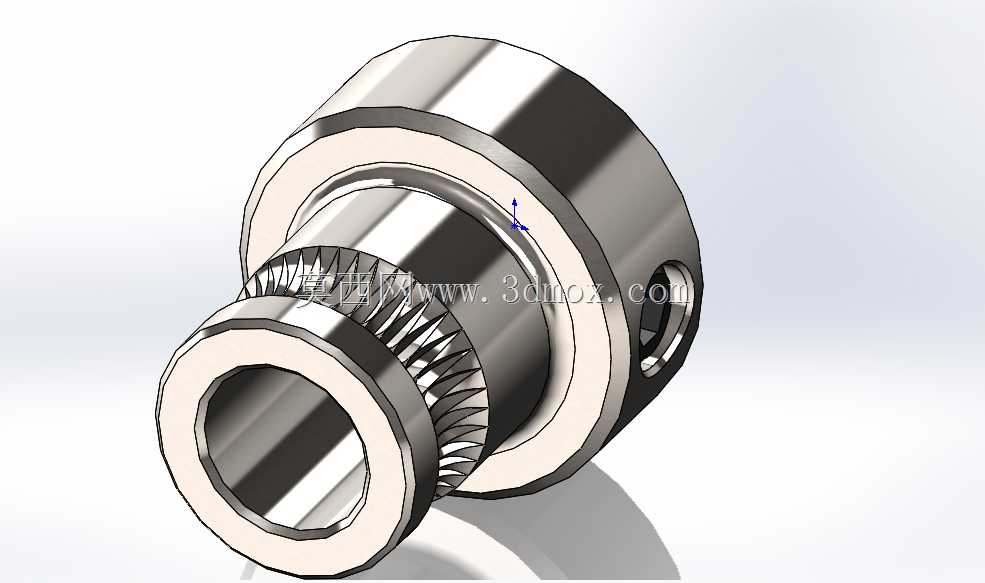

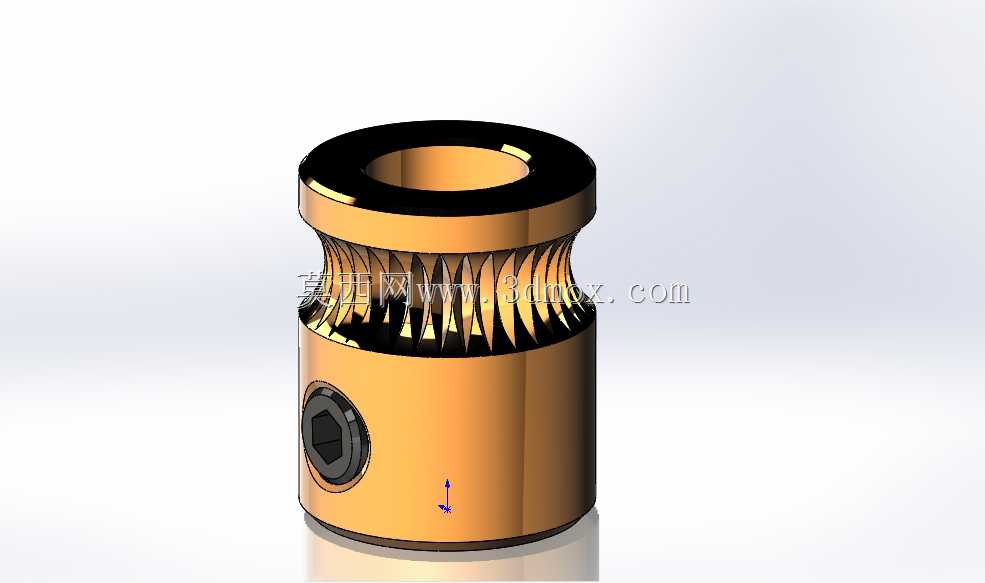

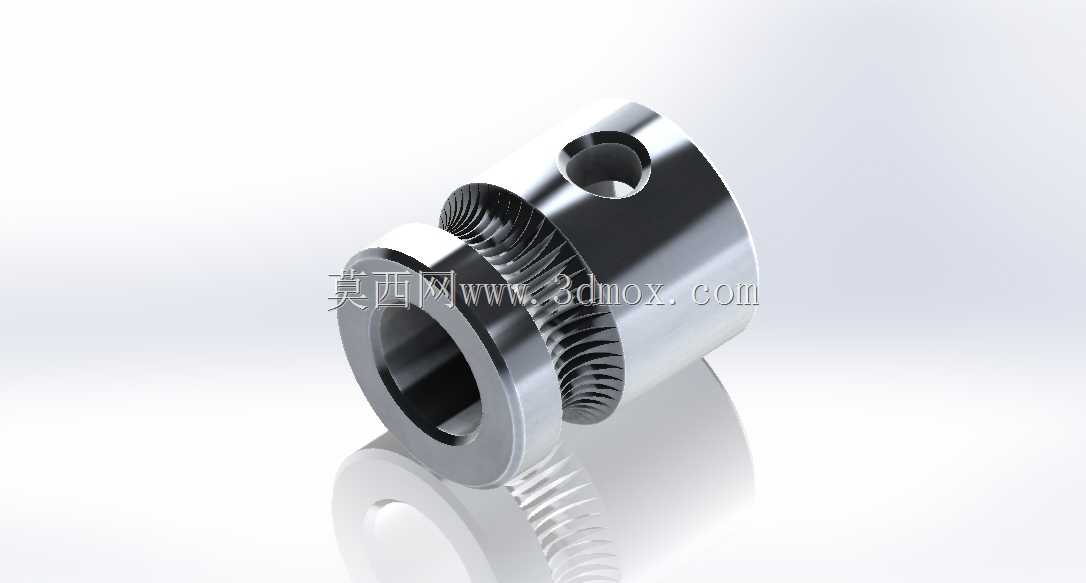

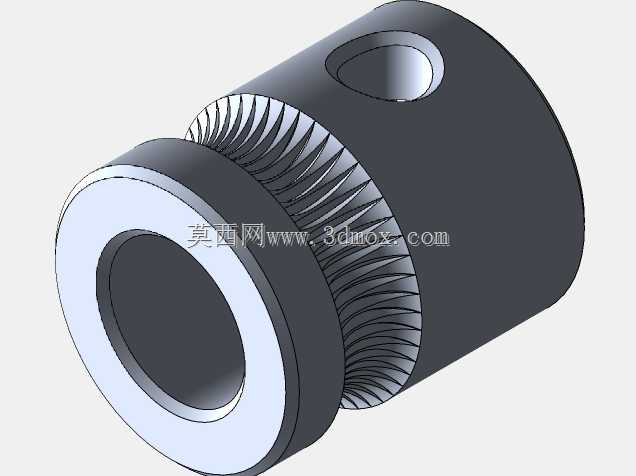

这款齿轮的设计思路围绕送丝稳定性与安装便捷性展开，整体采用中空套筒式结构，中心通孔用于穿入步进电机的输出轴，侧面设置的内六角紧定螺钉孔，用于将齿轮锁紧在电机轴的D型切削面上，保证传动过程中无相对滑动，避免丢步导致的送丝误差。齿轮中部的驱动齿段采用细密的斜向齿形设计，相比直齿结构，斜齿能够增加与耗材的接触面积，咬合时的受力更均匀，既可以提供足够的摩擦力带动耗材进给，又不会因为齿尖过于锋利切断耗材，在回抽动作时也能保持对耗材的稳定夹持，减少回抽打滑导致的拉丝、漏料问题。齿轮上下两端的凸缘结构起到轴向限位作用，安装时可以快速对齐挤出机机架的安装位，避免齿轮轴向窜动导致的耗材偏磨、送丝偏移问题，同时凸缘的端面经过平整处理，与机架轴承或衬套配合时能够降低转动阻力，减少长时间运行的磨损。

从安装边界尺寸来看，这款齿轮的外径适配标准MK8挤出机的安装腔空间，不会与挤出机的散热块、送丝导管等周边零件产生干涉，中心孔的直径与常用的42型步进电机输出轴尺寸匹配，紧定螺钉的位置对应电机轴的D型平面，安装时无需额外修配，直接锁紧即可完成定位。齿轮的总长度经过优化，既保证了齿段有足够的轴向长度与耗材接触，又不会因为过长导致挤出机整体尺寸增加，适配紧凑型挤出机构的设计需求。齿段的齿深经过反复验证，针对PLA、ABS、PETG等常用打印耗材的硬度特性做了匹配，在输送硬度较高的ABS耗材时不会出现齿尖崩损，输送韧性较好的TPU柔性耗材时也能提供足够的咬合力，避免柔性耗材在送丝过程中出现弯折、堵料的问题。

在实际设备运行中，这类驱动齿轮的工况存在一定的特殊性：打印过程中耗材会持续产生细微的磨屑，部分磨屑会附着在轮齿缝隙中，如果齿形设计不合理，磨屑堆积会导致咬合间隙变化，影响送丝精度。这款齿轮的齿槽宽度设计预留了足够的排屑空间，磨屑可以在齿轮转动过程中自然脱落，减少日常维护的清理频率，同时齿轮整体采用金属材质加工，表面做了硬化处理，长期使用不会出现齿形磨损、咬合打滑的问题，使用寿命远高于普通塑料材质的驱动齿轮。对于设备改造与选型的从业者来说，这款齿轮的安装尺寸完全兼容现有MK8挤出机的通用规格，不需要对原有挤出结构做任何修改，直接替换原有磨损的齿轮即可恢复送丝精度，也可以用于DIY挤出机构的搭建，降低设计过程中的传动件选型与适配成本。在三维建模过程中，这类零件的建模需要重点关注齿形的螺旋角度、齿深参数、紧定螺钉孔的位置精度，以及两端凸缘的同轴度，任何尺寸偏差都会导致安装后齿轮转动偏心，进而出现送丝速度波动、挤出量不均的问题，直接影响最终的打印成型质量。
