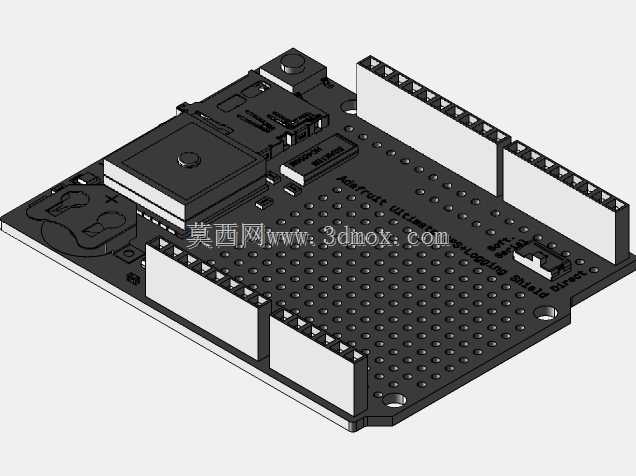

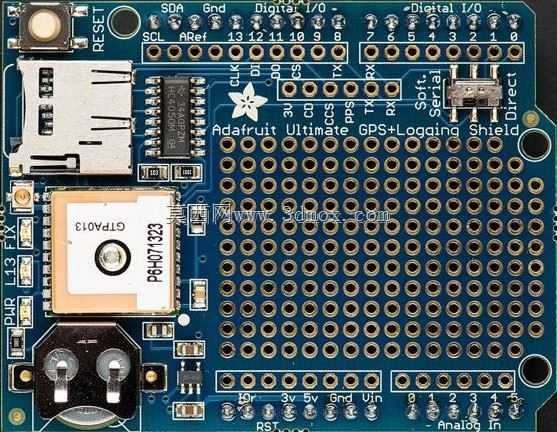

适配Arduino开发板的GPS记录扩展护罩结构

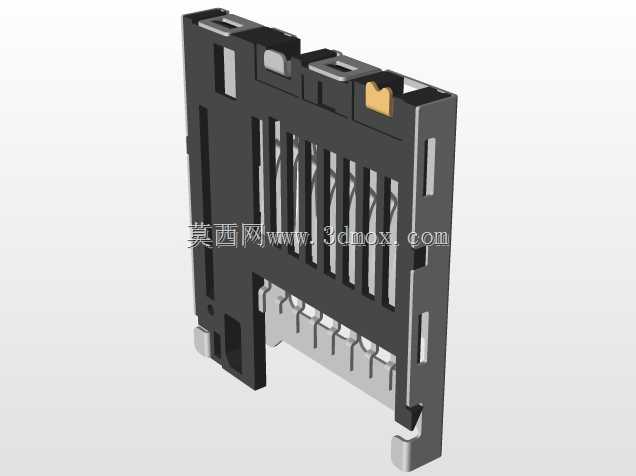

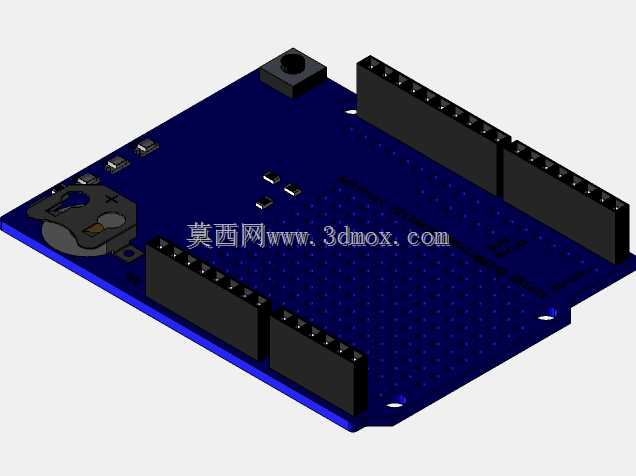

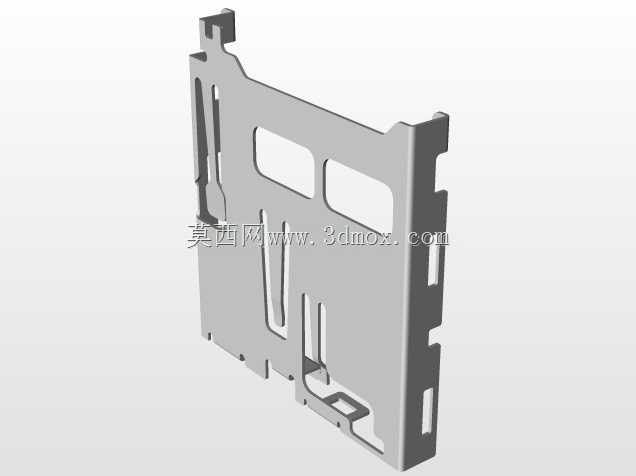

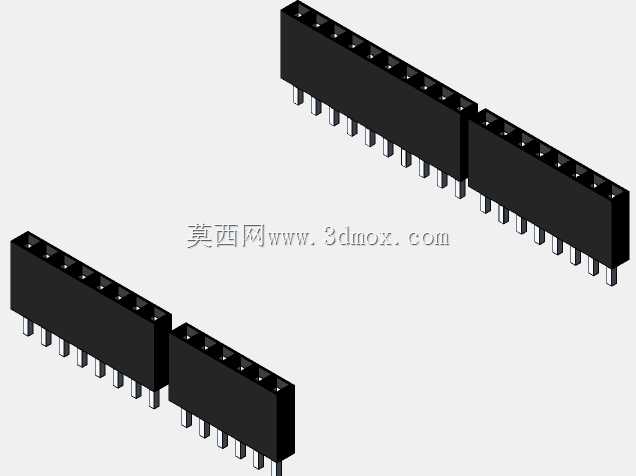

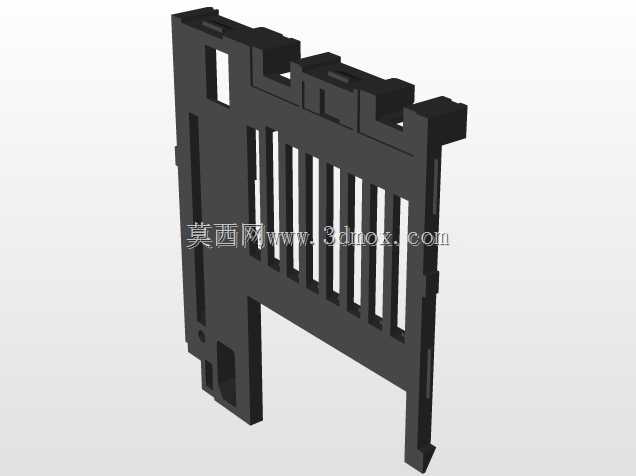

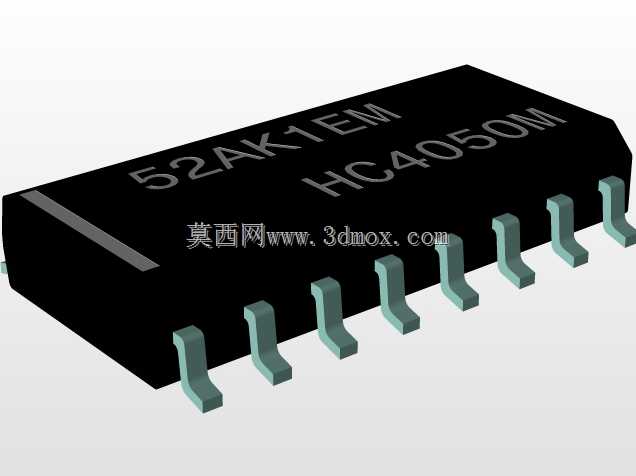

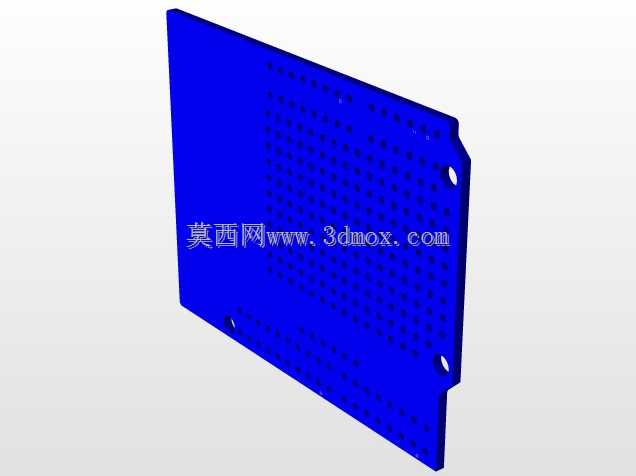

这款扩展护罩的结构设计完全围绕Arduino UNO、Leonardo等主流开发板的叠层安装逻辑展开，板体边缘的排针座位置严格对应开发板的引脚排布，安装时可直接插接在开发板上方，无需额外飞线即可完成电气连接，整体叠装后的高度控制在常规开源硬件项目的安装空间范围内，不会占用过多垂直方向的装配余量，适配绝大多数桌面级开源项目、小型移动定位装置的外壳内部安装边界。板体上集成的SD卡卡槽位置经过布局优化，在叠装后不会被开发板本体遮挡，用户可直接插拔存储卡，无需拆卸扩展板即可完成记录数据的导出操作，卡槽周边预留了足够的手指操作空间，避免插拔卡时剐蹭周边贴片元件。

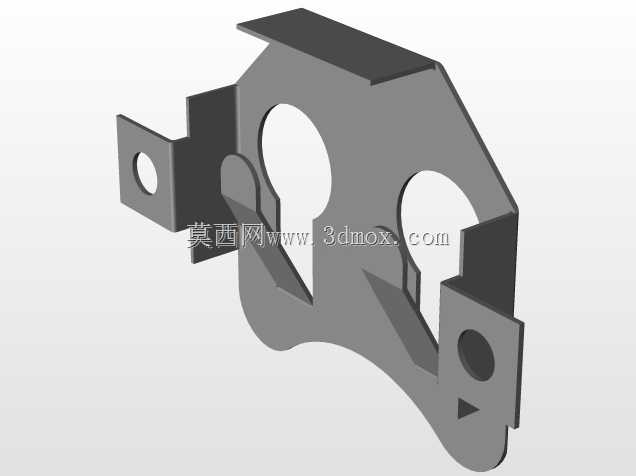

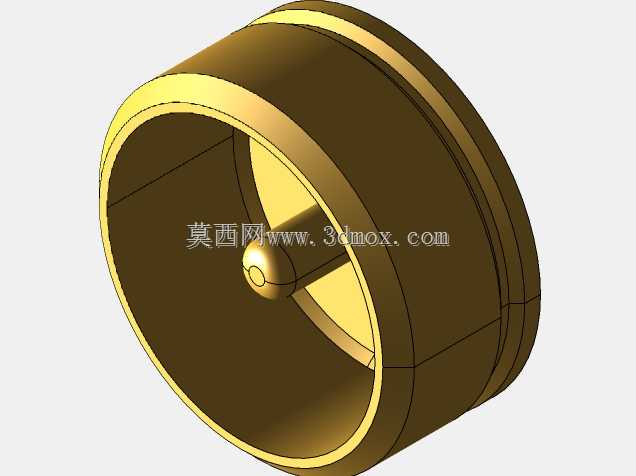

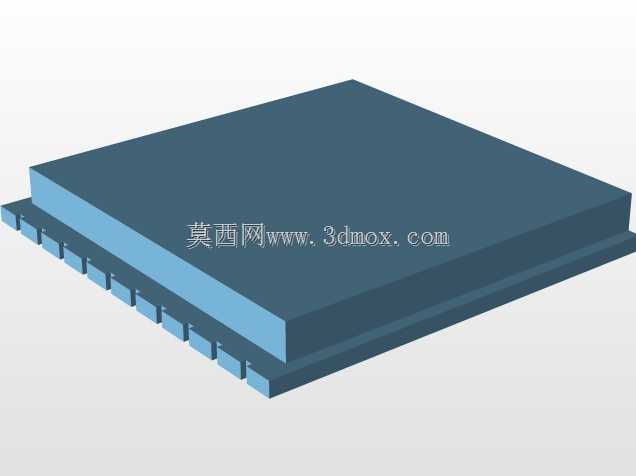

从实际应用场景来看，这类GPS记录护罩可适配户外移动轨迹采集、小型无人装置定位巡航、城市地理信息点位采集、车载低速移动轨迹记录等多种场景，板载的RTC电池座采用可拆卸式设计，电池供电回路的低功耗优化到位，在主电源断开后可维持时钟运行数年，无需每次上电重新校时，保障定位数据的时间戳准确性。GPS接收模块的灵敏度参数经过硬件匹配，可在城市楼宇遮挡环境下维持稳定的信号捕获能力，10Hz的位置更新速率可满足多数移动场景下的轨迹点密度需求，整体工作电流仅20mA左右，可直接通过开发板的USB端口或外接锂电池供电，无需额外增设电源模块。

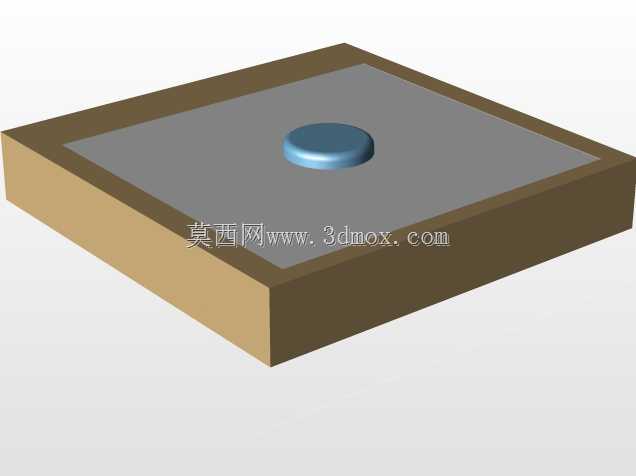

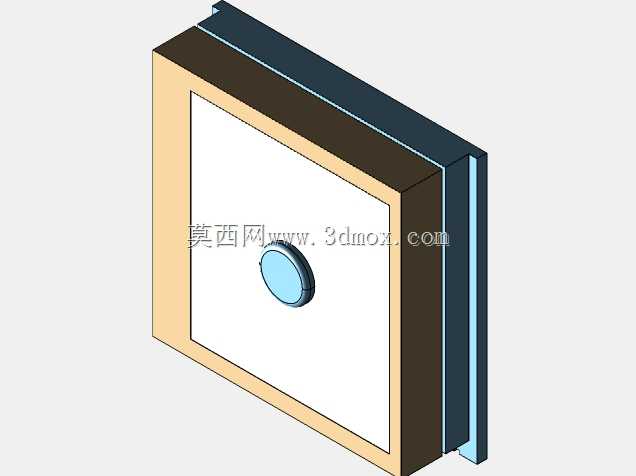

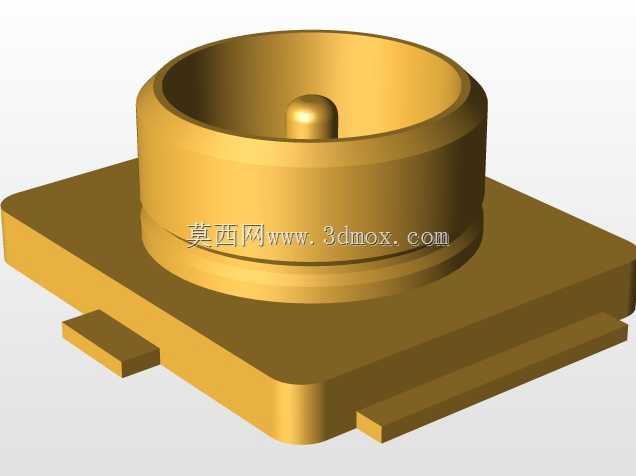

板体上的贴片天线预留了u.FL外接天线接口，用户可根据安装外壳的材质、信号遮挡情况选择使用内置贴片天线或是外接有源天线，接口周边的电路做了阻抗匹配设计，外接天线时不会出现信号衰减过大的问题。排针引脚的定义兼容常规GPS扩展库的引脚映射，开发者无需重新修改底层驱动即可直接调用开源库完成功能开发，板上预留的固定孔位对应开发板的安装孔尺寸，可通过铜柱将扩展板与开发板锁紧固定，在移动震动场景下不会出现排针松脱、接触不良的问题。

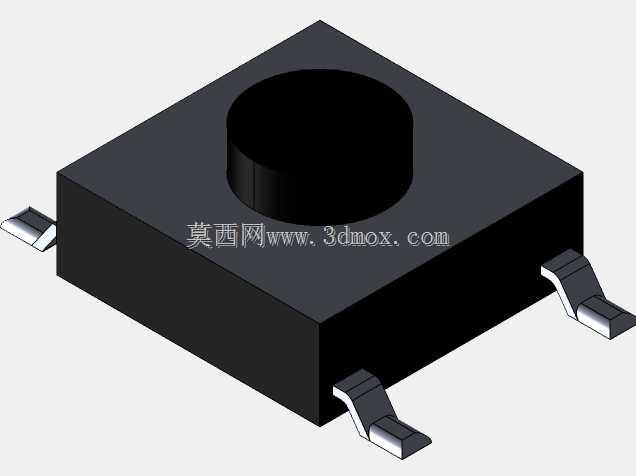

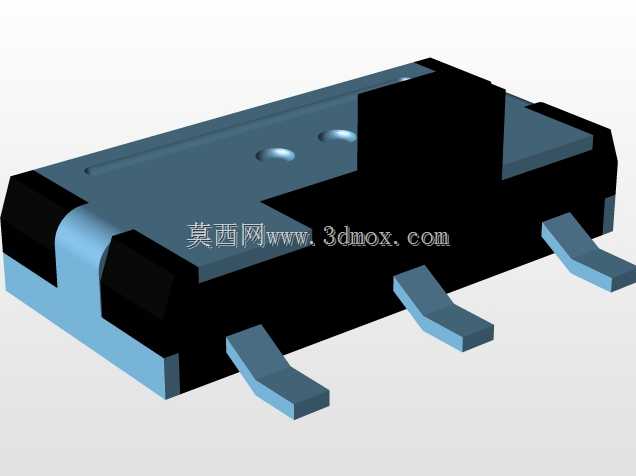

结构设计上，板体采用标准PCB板厚设计，边缘做了圆角处理，避免叠装时划伤操作人员或是周边线材，所有贴片元件的布局都避开了开发板上的凸起元件位置，叠装后不会出现元件干涉、压碰的问题。状态指示灯的位置设置在板体边缘，叠装后可直接从外部观察定位状态、数据写入状态，无需拆解设备即可判断工作状态。PPS信号输出引脚直接引出到排针上，可对接外部计时装置、同步采集设备，实现定位时间与其他传感器数据的精准同步，适配多传感器融合的数据采集场景。

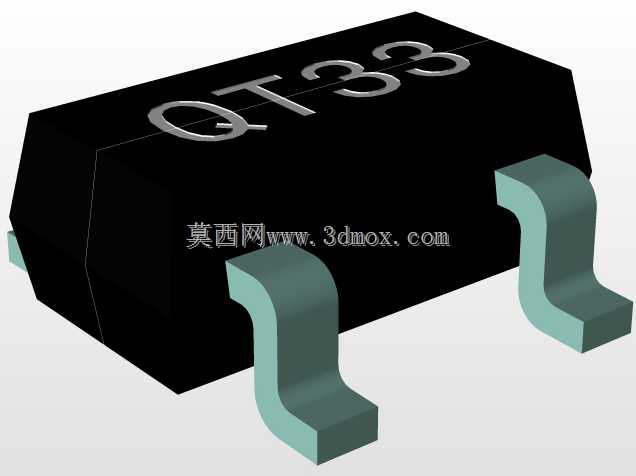

在地理缓存类项目应用中，该护罩可脱离SD卡工作，直接通过串口输出实时定位数据，对接音频播放装置即可实现位置触发的音频播报功能，适用于景区导览、定点语音提示类项目。66通道的卫星接收模块可同时捕获多星座卫星信号，在开阔环境下可快速完成冷启动定位，冷启动捕获时间控制在消费级定位模块的常规水平，热启动状态下可在数秒内完成定位锁定。电源模块的走线做了加宽处理，大电流回路的阻抗控制到位，长时间连续记录数据时不会出现板体局部过热、供电不稳的问题，MicroSD卡槽支持大容量存储卡，可存储数月的连续轨迹数据，满足长期户外部署的数据记录需求。
