GPS射频转接馈线组件结构设计

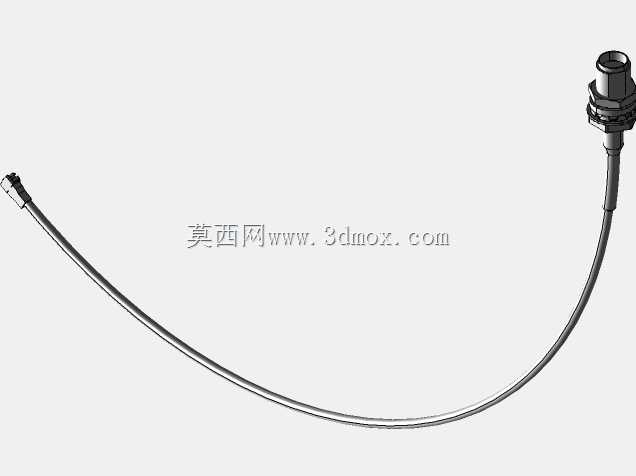

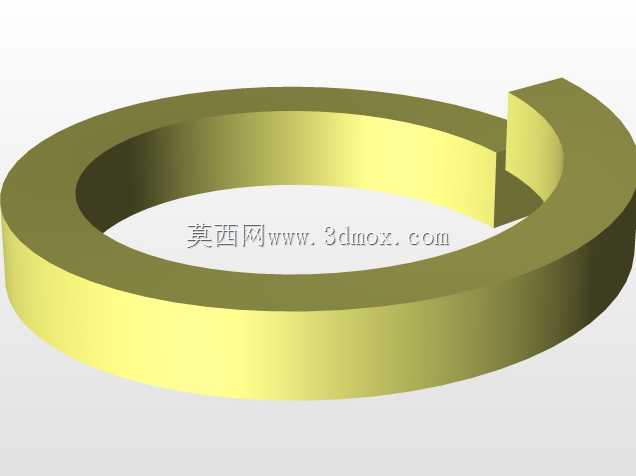

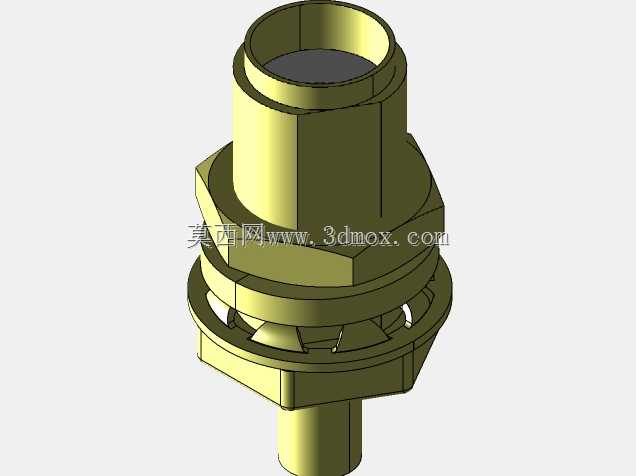

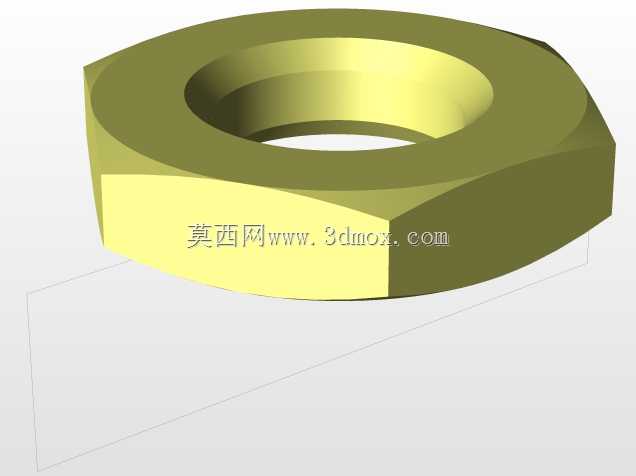

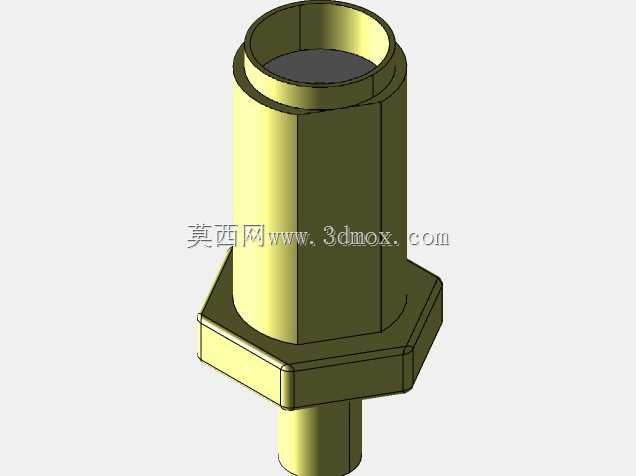

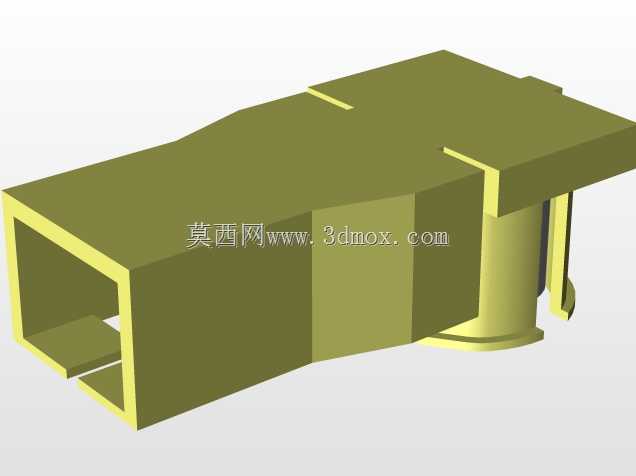

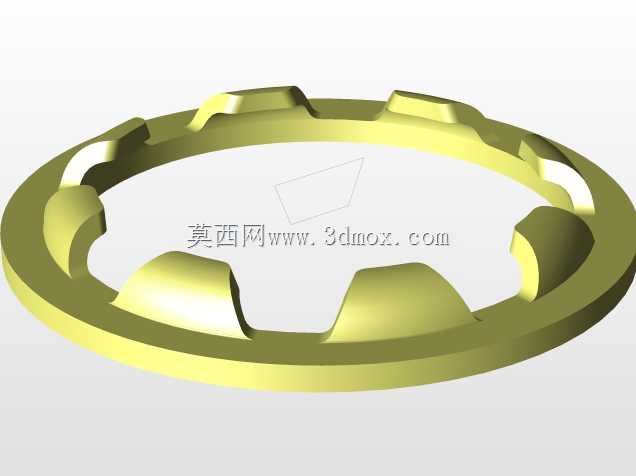

在车载定位终端、户外测绘设备、物联网智能采集终端的射频链路搭建中，这类GPS转接馈线是连接定位天线与主板射频端口的核心配套部件，很多结构工程师在做整机布局时，往往容易忽略馈线的选型与安装边界，最终导致整机装配后出现信号衰减、线缆干涉、接插件松脱等问题，直接影响设备的定位搜星性能。从实际工程应用来看，这类馈线的核心作用是实现射频信号的低损耗传输，一端采用标准SMA射频接头，用来对接外置GPS天线的输出端口，另一端做PCB端适配处理，可以直接焊接在主板的射频输入焊盘上，省去了额外的板端接插件，既压缩了主板的占用空间，也减少了一个接插件带来的插入损耗，对于对信号强度敏感的定位类设备来说，这种设计能有效提升弱信号环境下的搜星稳定性。做这类馈线的三维结构设计时，首先要考虑的是线缆的弯曲半径，这类射频同轴线缆的内导体多为铜质结构，外屏蔽层为金属编织网，如果弯曲半径过小，会导致内导体变形、屏蔽层断裂，直接造成驻波比升高、信号衰减增大，因此建模时要严格按照线缆的最小允许弯曲半径做走线路径规划，不能为了压缩整机内部空间就强行让线缆走锐角弯折。其次是两端接头的尺寸边界，SMA接头的六角锁紧部位、螺纹旋合长度都要和整机外壳上的天线安装孔位做匹配，设计时要预留足够的扳手操作空间，避免装配时无法拧紧接头，导致防水失效或者接触不良；PCB端的剥线长度、芯线裸露尺寸也要严格对应主板焊盘的间距，芯线过长容易和周边电路形成短路，过短则会导致焊接强度不足，设备在经历振动工况后容易出现脱焊问题。在不同的应用场景下，这类馈线的设计侧重点也有区别，比如车载场景下使用的馈线，要考虑整车的高低温工作环境，线缆外被要选用耐温范围宽的材质，同时要做抗振动设计，接头部位要做防松处理；而用在便携式手持测绘设备上的馈线，则要优先控制线缆的重量和柔软度，避免过硬的线缆导致设备内部应力集中，同时要尽可能降低线缆的传输损耗，保证设备在密林、城市峡谷等弱信号环境下的定位精度。很多工程师在做整机建模时，往往会直接调用通用的馈线模型，忽略了实际走线路径的长度匹配，要么线缆过长导致内部堆叠挤压，要么线缆过短导致装配时接头被拉扯，最终在样机测试阶段才发现问题，耽误项目进度。这个三维模型完整还原了馈线的接头结构、线缆自然弯曲形态、两端连接端的尺寸细节，在做整机结构布局时，可以直接导入模型进行走线路径验证，检查线缆和周边结构件的干涉情况，确认接头的安装操作空间，提前预判装配过程中可能出现的问题。另外在设计时还要考虑线缆的固定方式，通常这类射频馈线在靠近两端接头的位置需要设置线卡或者固线点，避免设备在振动过程中线缆晃动拉扯接头，导致接触不良，建模时要预留固线结构的安装空间，不能让线缆和主板上的高频器件、散热结构产生干涉，同时要避开主板上的敏感电路区域，减少线缆自身的信号辐射对主板其他电路的干扰。从射频性能匹配的角度来说，这类馈线的特性阻抗要和GPS天线、主板射频端口保持一致，通常为50欧姆，结构设计时虽然不需要直接计算射频参数，但要保证建模时的线缆结构尺寸和实际选用的线缆规格一致，这样后续做整机电磁兼容仿真时，模型的参数才能和实际产品匹配，得到准确的仿真结果。很多新手工程师在做这类部件建模时，容易把线缆做成刚性的直杆结构，完全忽略了线缆的柔性特征，导致后续做装配干涉检查时出现误判，这个模型还原了线缆自然弯曲的柔性形态，能更真实地模拟实际装配后的线缆状态，帮助工程师更准确地评估内部空间利用率。在做安装边界设计时，还要考虑SMA接头和外壳之间的密封结构，如果是户外使用的设备，接头安装部位要预留防水胶圈的安装槽位，模型里的接头尺寸可以直接用来匹配胶圈的选型，保证整机的防护等级达标。PCB连接端的设计还要考虑焊接后的应力释放，通常芯线焊接后会在焊点位置点胶固定，建模时要预留点胶的空间，避免点胶后和周边元器件产生干涉。
