方形外框轴流散热风机结构设计

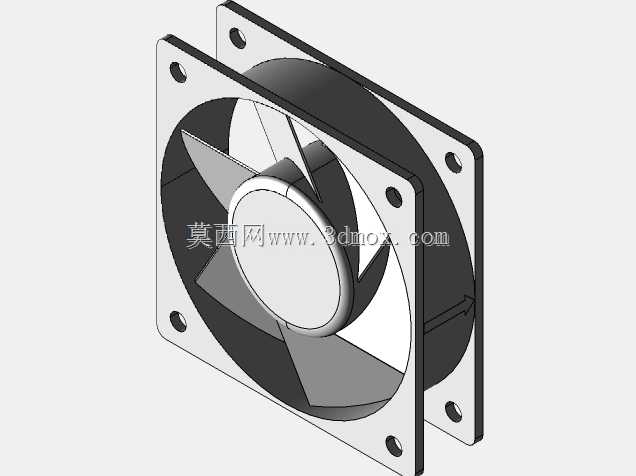

在工业电控柜、通讯基站设备、大功率电源模块、工控主机、伺服驱动系统这类需要持续稳定散热的场景里，轴流散热风机是最基础也最核心的风冷执行部件，很多设备的长期运行可靠性，往往和散热风机的选型匹配度、安装适配性直接挂钩。做这类风机的三维结构设计时，首先要锚定实际安装场景的边界条件，不能只盯着扇叶的气动性能忽略安装适配的细节。这款方形外框的轴流风机，外框采用一体式方形注塑或金属冲压结构，四个角预留的安装孔位完全匹配行业通用的安装孔距标准，不管是装在机柜的通风面板上，还是卡在设备内部的散热风道预留位，都不需要额外做转接支架，能直接适配市面上多数同规格风机的安装位，替换旧件的时候也不用重新打孔调整安装位置，大幅降低现场运维的改造成本。外框的厚度做了严格的尺寸控制，既保证扇叶转动时不会和外框内壁产生剐蹭，预留足够的安全转动间隙，又不会因为框体过厚占用过多设备内部的纵深空间，对于内部空间排布紧凑的工控设备来说，每毫米的安装厚度节省都能给其他元器件的排布留出更多余量。扇叶的设计采用了后掠式的叶片构型，叶片的曲面弧度经过反复调整，在保证足够风量输出的前提下，尽可能降低叶片转动时切割空气产生的紊流噪音，毕竟很多工控设备是放在车间操作位旁边或者办公区域的通讯机柜里，运行噪音过大会直接影响周边的工作环境。叶片和中心轮毂的连接位置做了加厚的过渡结构，避免风机长期高速转动时，叶片根部因为交变应力产生疲劳断裂的问题，轮毂中心的位置预留了和电机转轴匹配的安装卡槽，能直接卡装在标准尺寸的外转子电机上，装配的时候不需要额外做定位工装，对准卡槽压入就能保证同轴度，减少因为装配偏心带来的转动震动问题。外框的进风侧和出风侧都做了微小的导流倒角，避免空气在框体边缘形成直角扰流，降低进出风的风阻，让气流能更顺畅地沿着轴向穿过风机，提升实际的送风效率。在实际选型应用的时候，这类风机通常是配合设备内部的散热风道使用，比如在密闭的电控柜里，风机装在柜体下部的进风口或者上部的排风口，形成贯穿柜体内部的空气流道，把变频器、接触器、功率电阻这类发热元器件产生的热量持续带到柜外，避免柜内温度过高导致元器件降频运行甚至过热损坏。做三维建模的时候，要特别注意安装孔的位置公差，四个孔的中心距偏差要控制在允许的装配公差范围内，不然现场安装的时候会出现孔位对不上的问题，同时扇叶和外框之间的径向间隙也要做合理的公差设定，间隙太小容易因为零部件的加工误差出现转动擦碰，间隙太大又会产生回流漏风，降低实际的散热效率。另外外框的四个边角做了小圆角过渡，避免安装的时候锋利的直角边缘划伤操作人员的手部，也能减少应力集中，提升框体的结构强度，不管是塑料注塑的框体还是金属冲压的框体，圆角过渡都能降低加工过程中的废品率。很多结构工程师在选型散热风机的时候，往往只看风量风压的参数，忽略了安装尺寸的匹配细节，比如外框的外形尺寸、安装孔的孔距、框体的厚度、出线的位置这些细节，这些细节如果没在建模阶段核对清楚，等到设备做样机装配的时候才发现装不上，再去改柜体的开孔或者重新选型风机，就会耽误整个项目的进度。这款风机的三维模型把所有安装相关的边界尺寸都做了精准的还原，包括安装孔的孔径、孔的沉头深度、外框的外形长宽尺寸、整体的厚度、扇叶的转动外径，都和实际量产的产品尺寸保持一致，工程师在做设备结构设计的时候，可以直接把这个模型导入到装配体里，提前核对安装空间，预留好走线的位置，模拟风道的气流走向，不用再手动测绘尺寸，能大幅缩短结构设计的周期。另外在设计的时候也考虑了不同使用场景的防护需求，外框的结构可以适配不同密度的防护网，在多粉尘的车间场景使用时，可以在进风侧加装防尘滤网，避免大颗粒的粉尘被吸到风机内部卡滞扇叶，模型里也预留了防护网的安装位置，不用额外修改框体结构就能直接加装。
