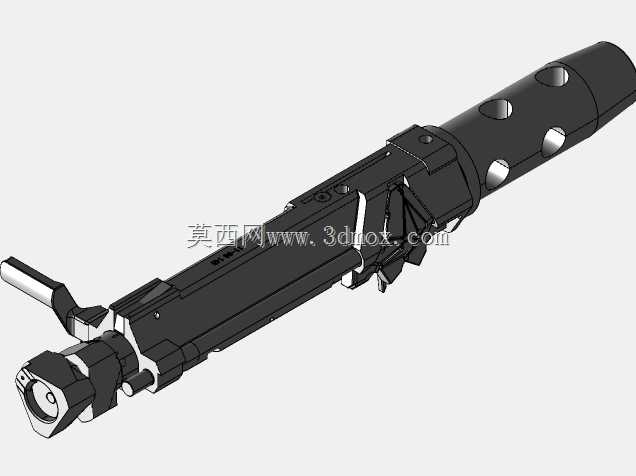

M107枪械螺栓托架结构组件

在枪械结构设计领域，螺栓托架作为自动机组件的核心承载与导向部件，直接决定了枪械射击过程中的机构动作可靠性、部件运动精度以及整体使用寿命，是大口径狙击步枪结构设计中需要重点校核的关键构件。本次呈现的M107螺栓托架组件，是针对该型枪械自动机部分做的精细化结构还原，在设计过程中严格遵循实枪的结构装配逻辑，同时出于合规性考量，对涉及击发功能的撞针、枪膛等核心击发部件做了结构省略，仅保留托架主体及相关装配连接结构，可用于枪械结构原理教学、机械结构认知、影视道具三维建模参考等场景。

从实际功能角度来看，该螺栓托架承担着枪机组件的往复运动导向、闭锁支撑、部件连接定位三大核心作用。在枪械完成击发动作后，枪机组件会在火药燃气的作用下沿托架的导向槽完成后坐、抽壳、抛壳动作，随后在复进簧的推动下沿原路径完成推弹上膛、闭锁待击的全流程动作，托架上的每一处导向面、限位槽、安装孔的位置精度，都会直接影响自动机循环过程中的卡滞概率、闭锁支撑面的受力均匀性，甚至会影响射击精度与部件疲劳寿命。设计过程中，首先对托架的主体受力路径做了梳理：闭锁状态下的膛压载荷会通过枪机闭锁凸笋传递到托架的闭锁支撑面，再通过托架与机匣的连接销将载荷分散到机匣主体上，因此在建模时特意对支撑面的接触面积、过渡圆角做了等比例还原，避免应力集中导致的部件断裂风险。

从结构设计细节来看，该托架主体采用长条形箱式结构，外侧均匀分布有多个圆形减重孔，这些减重孔并非随意开设，其位置均经过受力校核，避开了主要传力路径，在保证构件整体刚度满足自动机循环冲击载荷要求的前提下，尽可能降低构件自重，减少自动机往复运动的惯量，提升连发射击（注：M107为半自动枪械，此处指半自动循环过程）时的机构动作平稳性。托架侧面加工有连续的导向滑槽，与机匣上的导轨配合，为枪机往复运动提供精准的运动导向，滑槽的宽度公差、表面粗糙度要求在实际加工中都有严格要求，间隙过大会导致枪机运动晃动、闭锁精度下降，间隙过小则容易在沙尘、积碳环境下出现动作卡滞。托架前端设置有与枪管节套配合的定位接口，后端预留有复进簧导杆的安装位置，侧面的凸起结构用于连接抽壳机构、击发传动组件的相关连接件，每一处卡扣、凸台、销孔的位置都严格对应实枪的装配关系，能够实现与周边配套构件的无干涉装配。

从安装边界与尺寸配合角度来说，该托架的整体长度、宽度尺寸完全适配M107枪械的机匣内部安装空间，其外侧的最大轮廓尺寸与机匣内壁的预留间隙控制在合理范围内，既保证自动机运动过程中不会与机匣内壁发生剐蹭，又能避免间隙过大导致的污物进入配合面。托架上的各个销孔位置度、安装平面的平面度都按照枪械零部件的常规加工精度做了结构还原，在三维建模过程中，所有配合面都做了公差适配的结构预留，比如与连接销配合的孔位采用基孔制的配合公差设计，与枪机配合的导向面预留了足够的表面处理层厚度空间，能够满足实际加工过程中的工艺要求。需要明确的是，该模型省略了击发相关的核心功能部件，不具备任何实际击发功能，仅作为机械结构设计的参考样例，用于帮助结构设计从业者理解大口径枪械自动机的托架设计逻辑、载荷传递路径、构件减重设计思路，也可用于机械原理教学中的结构演示，帮助学习者理解往复运动构件的导向设计、受力支撑设计、装配定位设计的通用工程方法，这些设计思路同样可以迁移到其他具备往复运动机构的通用机械设备设计中，比如自动化设备中的直线运动滑台、冲压设备的滑块导向结构等，其核心的导向精度保证、受力路径优化、减重与刚度平衡的设计逻辑是通用的。
