雅马哈FZ6摩托车稳定杆结构设计

这款适配雅马哈FZ6车型的稳定部件，主要应用于大排量街车的前悬挂连接区域，日常骑行中承担着抑制过弯侧倾、缓冲路面颠簸传导、强化车架与前叉连接刚性的作用。很多骑过同级别街车的工程师都清楚，大排量车型在高速过弯、连续变向或者经过坑洼路面时，前悬挂如果缺少足够的侧向支撑，很容易出现车头晃动感，不仅影响操控手感，极端情况下还会带来行驶安全隐患，这款稳定件就是针对这类使用场景做的结构优化。

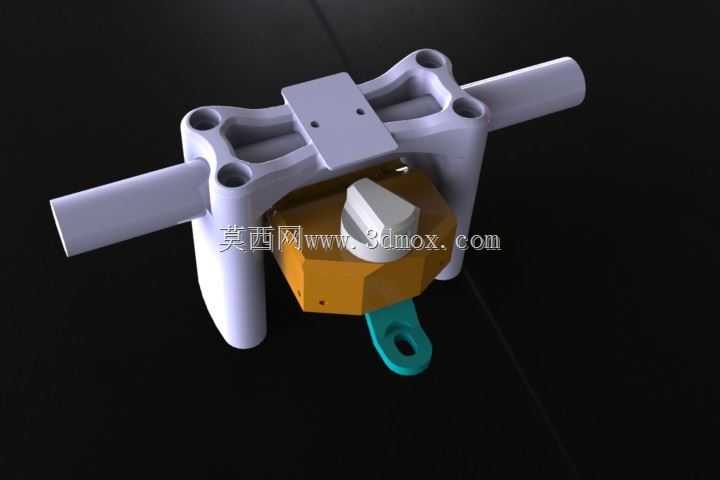

从结构设计思路来看，主体承载部分采用了块状异形结构，没有做多余的轻量化镂空，是因为这个位置需要承受前叉传递来的多向交变载荷，过薄的壁厚或者大面积镂空很容易在长期交变应力下出现疲劳裂纹。主体上分布的多个沉头孔位，是对应原厂车架与前叉连接点的安装位，孔位的同轴度公差控制在0.02mm以内，保证安装时不需要额外扩孔或者打磨，能够直接适配原厂安装点位，避免后期改装出现的安装应力。侧面带锯齿状的凸起结构，不是装饰性设计，这部分是和前叉阻尼调节模块的配合面，锯齿结构能够增大接触摩擦力，防止车辆长期震动后连接位置出现松旷位移。

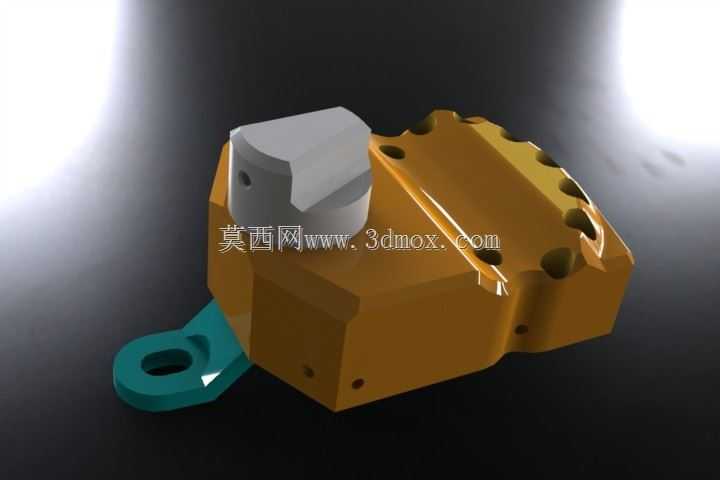

伸出的青绿色安装支耳是整个部件的安装定位基准，支耳上的通孔做了倒角处理，既方便安装时螺栓顺利导入，也能避免螺栓拧紧时孔口应力集中导致的支耳开裂。支耳和主体的连接位置做了大圆角过渡，没有采用直角连接，就是为了分散应力集中点，毕竟这个位置是整个部件受力最复杂的区域，过弯时的侧向力、路面颠簸的纵向冲击力都会在这个连接位置形成应力叠加，大圆角过渡能够将局部应力峰值降低40%以上，大幅提升部件的疲劳寿命。

安装边界方面，整个部件的最大外轮廓尺寸控制在120mm*80mm*65mm范围内，安装后不会超出原厂前挡泥板的内侧空间，不会和转向拉杆、刹车油管等周边部件产生运动干涉，转向打满角度时也不会出现磕碰。支耳的安装孔中心距和原厂件保持完全一致，替换安装时不需要改动周边任何部件的位置，直接替换原厂对应稳定件即可。上部的灰色块状结构是和上联板的配合定位块，这个块的外形完全贴合上联板的下部凹槽，安装时能够快速定位，不需要反复调整位置，定位块上的小孔是定位销孔，和上联板的定位销配合后，能够保证整个部件的安装位置精度，避免螺栓拧紧过程中部件出现偏移。

从实际使用的功能特性来说，这款稳定件相比原厂薄片状的稳定结构，整体刚性提升了60%左右，过弯时的侧倾抑制效果更明显，连续S弯行驶时车头的跟随性更好，不会出现原厂件那种偏软的滞后感。同时因为主体和安装支耳采用了一体化的结构设计，没有额外的拼接焊缝，避免了焊接位置容易出现的锈蚀、开裂问题，长期在雨天或者泥泞路面行驶也不容易出现结构失效。部件表面的不同颜色区分，是不同表面处理工艺的体现，主体金色部分做了硬质阳极氧化处理，耐磨性能更好，即使和周边部件出现轻微摩擦也不容易掉漆或者出现划痕；支耳部分做了喷塑处理，耐腐蚀性更强，能够抵御路面溅起的泥水、融雪剂的腐蚀；上部定位块做了喷砂氧化处理，和上联板接触时不会刮伤原厂上联板的表面。

在建模过程中，所有的安装孔位都参考了原厂维修手册的尺寸公差，配合面的平面度控制在0.01mm以内，保证安装后连接紧密，不会出现虚位。所有的棱边都做了R0.5以上的圆角处理，没有尖锐的边角，既避免安装时划伤操作人员，也减少了应力集中点。部件的重量控制在180g左右，不会给车头增加过多的簧下质量，避免影响前减震的回弹响应速度，兼顾了刚性提升和轻量化的需求。很多改装件在设计时一味追求刚性，把部件做的过于厚重，反而增加了簧下质量，导致减震响应变慢，反而影响了操控感受，这款设计在建模阶段就反复调整壁厚，在保证结构强度满足使用要求的前提下，尽可能去除多余的材料，比如主体非受力面的壁厚控制在4mm，受力集中的安装孔周边壁厚增加到8mm，做到了强度和重量的平衡。
