TFL3030工业铝挤压栏三维建模作品

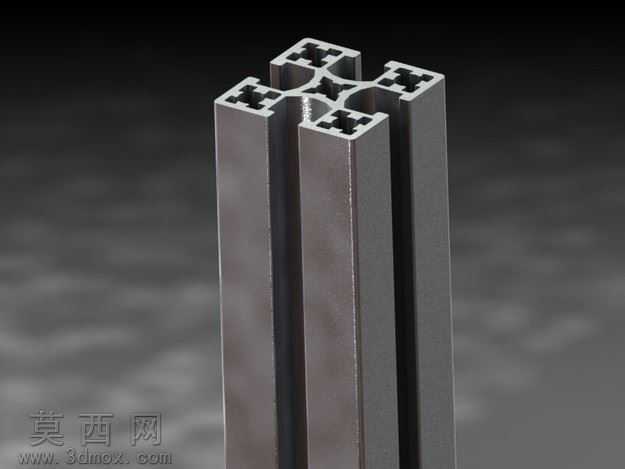

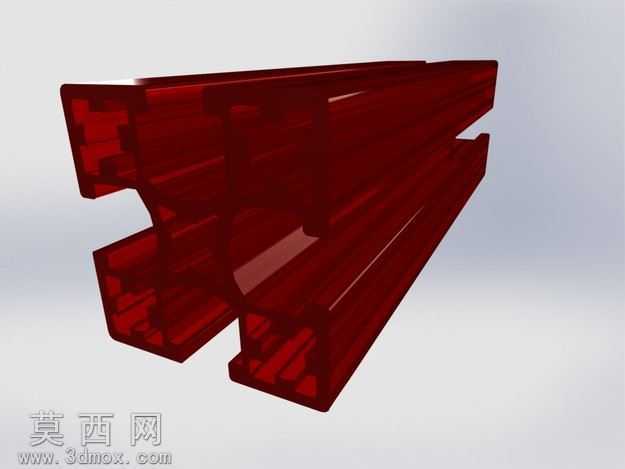

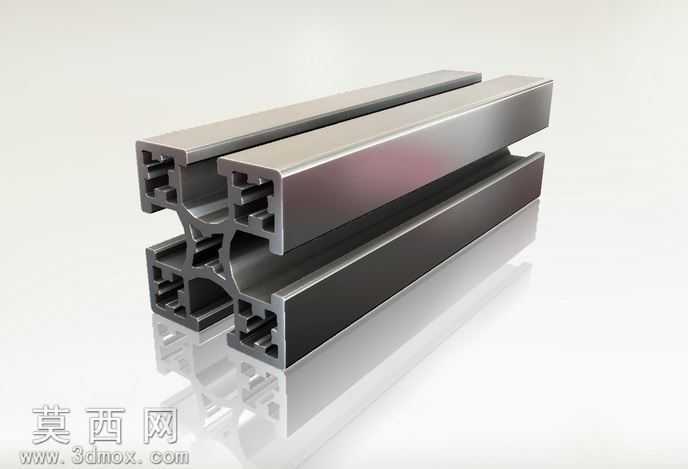

本作品为TFL3030规格铝挤压栏的三维建模成果，建模过程严格遵循工业铝型材的实际生产与装配逻辑，以供应商提供的正式工程图纸为核心依据开展全流程设计。建模阶段首先完成截面轮廓的精准绘制，针对铝挤压栏特有的多腔室结构、侧边卡槽、安装定位槽等细节，逐一校准尺寸公差，确保每一处型腔壁厚、槽口宽度、卡位凸起的参数都与实际量产型材完全匹配，避免出现建模尺寸与实物不符的装配问题。完成截面草图绘制后，通过拉伸特征生成基础型材主体，再对型材端部的衔接结构、拼接卡位进行细节优化，还原铝挤压栏用于框架组装时的拼接适配特性，确保模型可直接用于后续的装配模拟、工程出图等工作场景。材质渲染阶段选用工业铝合金的典型材质参数，还原6系铝型材经阳极氧化处理后的银灰色金属质感，调整材质的反光度、粗糙度参数，模拟真实工业铝型材表面细腻的哑光金属光泽，同时通过环境光影的调整，突出型材截面的复杂腔室结构与棱边的加工精度，让渲染效果兼具工业严谨性与视觉真实感。结构设计上充分还原该型号铝挤压栏的实用特性，其多腔室的内部结构在保证整体结构强度的同时有效降低型材自重，侧边的标准T型槽可适配通用工业铝型材配件，无需额外打孔即可完成紧固件安装、面板固定等装配操作，中部的加强筋结构提升了型材的抗弯折性能，可满足工业设备框架、防护栏、工作台支架等多种场景的使用需求。整个建模过程注重参数化设计逻辑，所有关键尺寸均设置可编辑参数，后续若需调整型材长度、槽位尺寸等参数，可直接通过修改参数驱动模型更新，大幅提升模型的复用性，能够为相关工业框架设计、铝型材选型模拟提供可靠的三维数字模型支撑。
