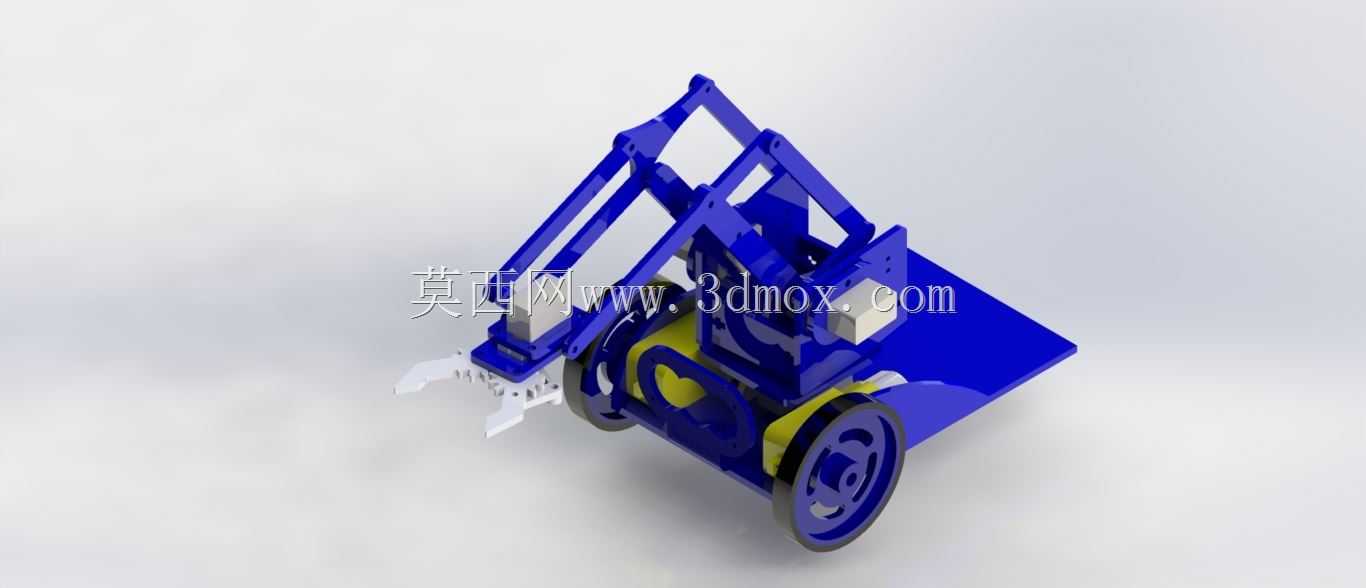

小型轮式带机械臂教学实验装置

这套轮式带操作臂的小型装置，主要面向院校工程实践教学、创客原型验证场景使用，可完成基础运动控制、定点抓取、路径规划类实验任务，也可作为小型物料转运、桌面级操作任务的载体原型。从结构设计逻辑来看，整体采用轮式移动底盘搭配多自由度串联操作臂的布局，底盘部分选用两轮差速驱动形式，搭配后部万向支撑轮，既保证了狭小空间内的转向灵活性，也控制了整体结构的复杂度，降低了装配调试的难度，底盘承载板采用一体化平板结构，预留了控制板、电池、驱动模块的安装孔位，所有安装位的孔距都按照常用创客类电子元件的标准安装尺寸设计，不需要额外加工转接件即可完成电控部分的装配。上部的操作臂采用平面多连杆结构，关节处采用标准销轴配合衬套的连接形式，既保证了关节转动的顺畅度，也能承受常规教学实验中的载荷，臂体末端设计了夹爪安装接口，可根据实验需求更换平口夹、吸盘等不同执行末端，夹爪的开合行程适配常见的小型实验工件尺寸，可完成方块、圆柱类小零件的夹取搬运动作。在安装边界方面，整体装置的占地尺寸适配常规实验桌面的摆放需求，不需要额外预留过大的操作空间，底盘离地间隙控制在合理范围，可在平整桌面、普通实验室地坪上顺畅移动，不会因地面微小凸起出现卡滞。操作臂的伸展范围覆盖底盘前方及侧方的作业区域，在最大伸展位置时，整体重心依然落在底盘支撑轮廓范围内，不会出现倾翻风险，设计时特意将重量较大的驱动轮、电池模块布置在底盘中后部，平衡前部操作臂伸展时的重量偏移，不需要额外增加配重块就可以保证作业稳定性。结构件之间的连接全部采用标准紧固件，没有特殊定制的异形连接件，日常维护、零件更换都可以快速完成，所有运动关节都预留了舵机、编码器的安装位置，可根据实验需求升级为闭环控制版本，基础版本采用开源控制方案即可驱动，适合学生从零开始搭建调试，理解移动机器人、串联操作臂的基础运动原理。在实际教学场景中，这套装置可覆盖机械结构装配、电气接线调试、运动学解算编程、传感器数据融合等多个实践环节，学生可通过调整臂体连杆长度、更换驱动轮直径等方式，验证不同结构参数对设备运动性能的影响，也可在底盘上加装视觉、红外等传感器，拓展自动避障、目标识别抓取等进阶实验功能。设计时充分考虑了教学场景的使用特点，所有外露的运动部件都做了圆角处理，没有尖锐的边角，避免实验过程中出现磕碰划伤，结构件的强度也满足学生反复拆装调试的使用需求，不会因为多次拆装出现连接孔滑丝、结构变形等问题。
