小型四旋翼航拍飞行器结构设计

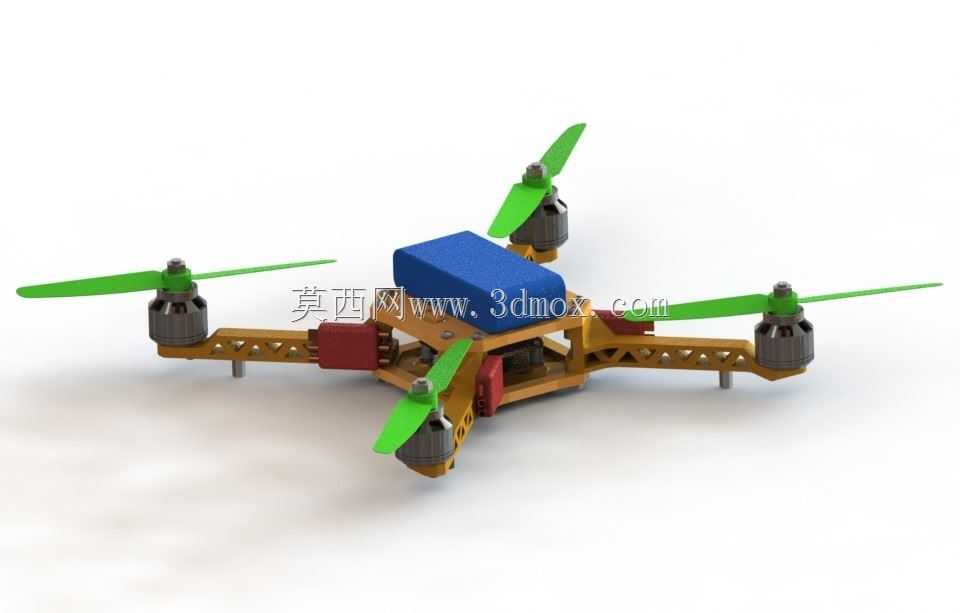

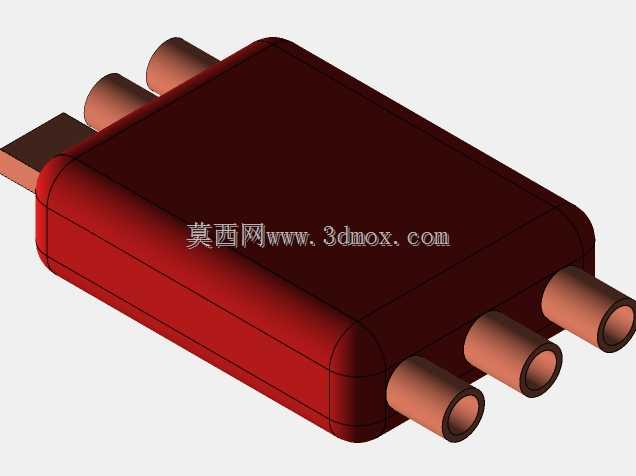

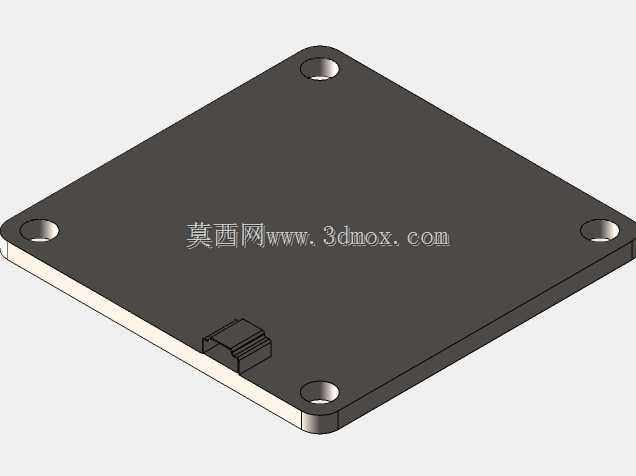

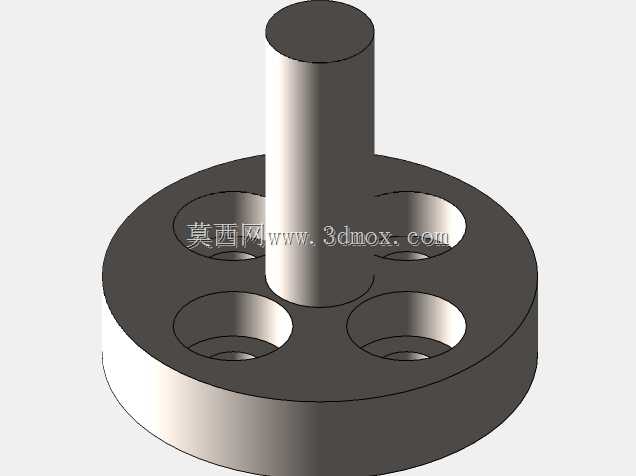

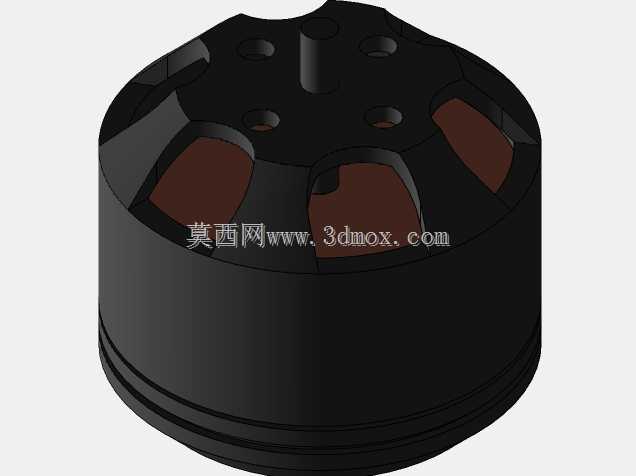

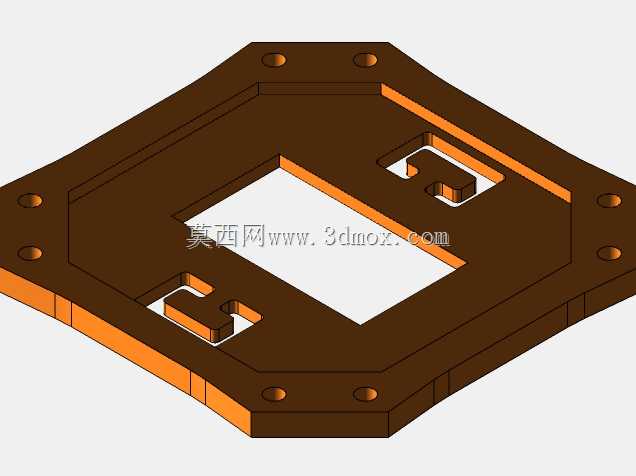

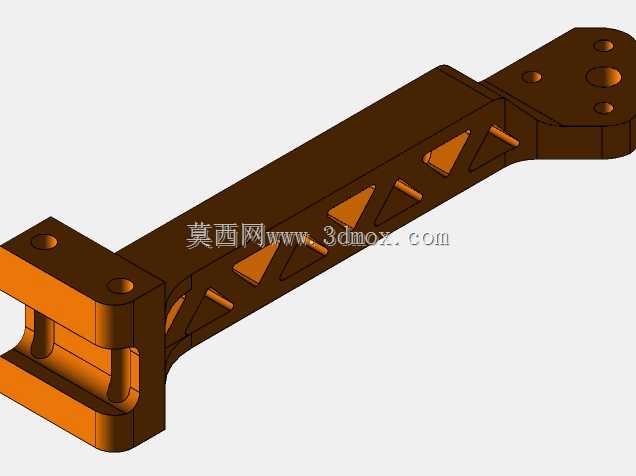

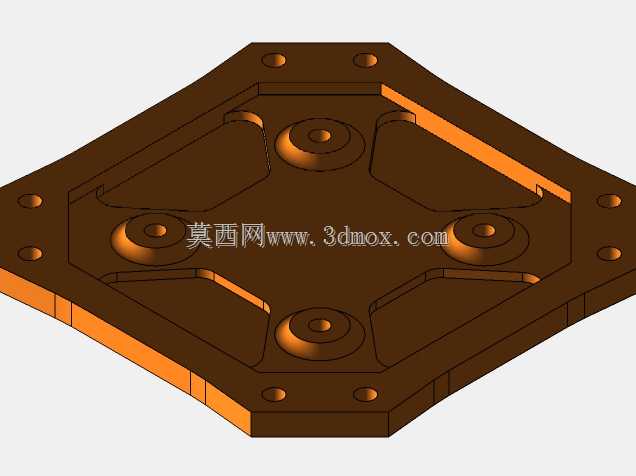

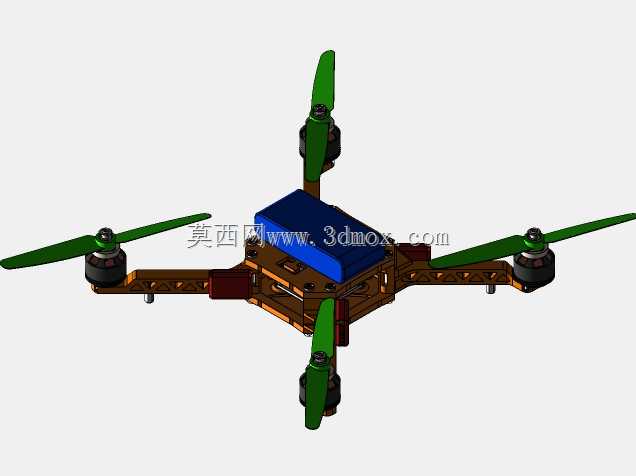

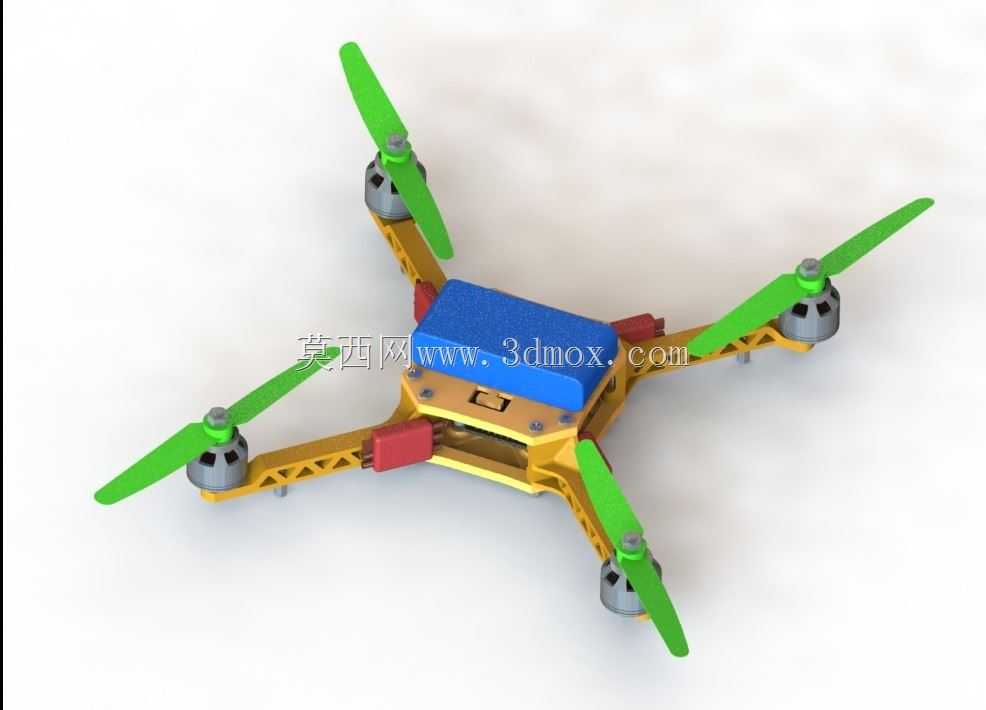

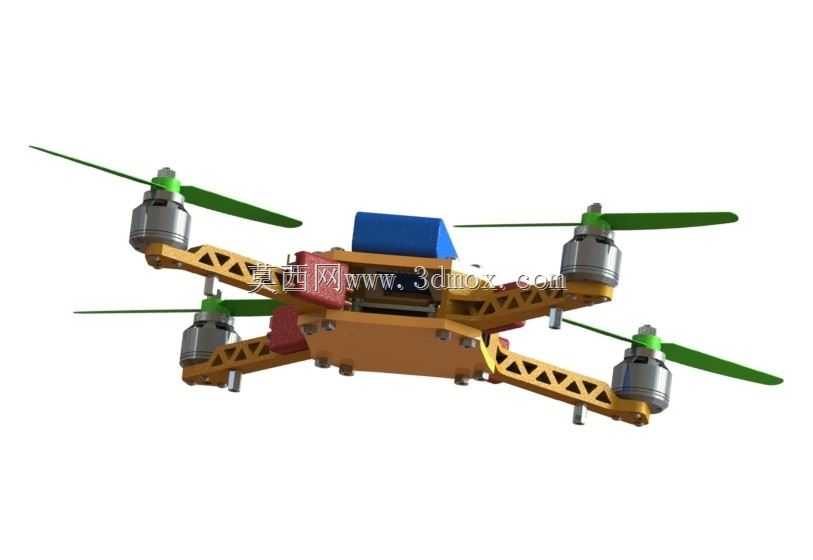

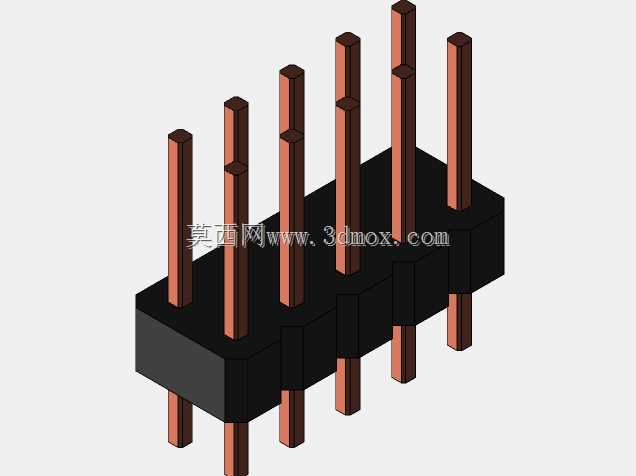

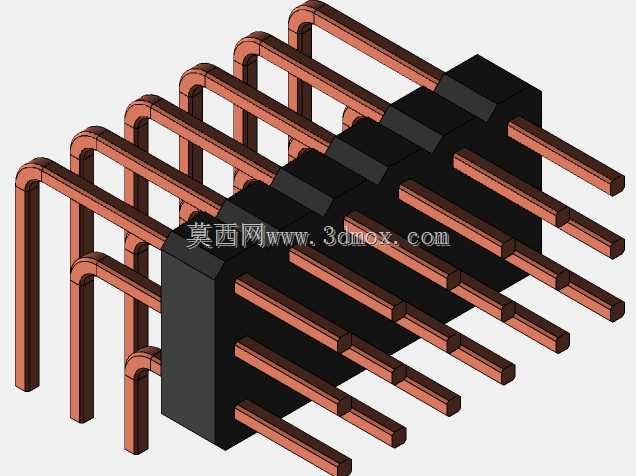

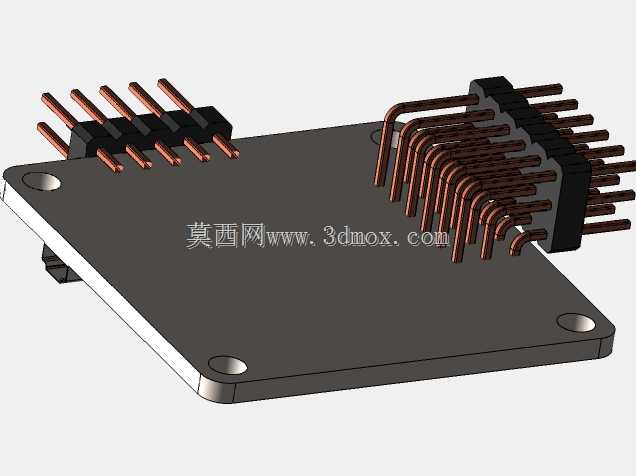

这款小型四旋翼飞行器的结构设计，首先围绕近景航拍、室内外轻量化巡检这类实际作业场景展开，在做整体布局时，优先考虑了小空间作业的通过性，机臂采用镂空桁架式结构，在保证结构刚度的前提下尽可能降低整机自重，避免在狭窄楼道、林间穿行时因自重过大导致碰撞后结构变形量超标。从安装边界来看，中心舱体预留的安装空间刚好适配常用的小型飞控板、电调集成模块与电池仓位，电池采用顶部快装式布局，不需要拆解机架就能完成电池更换，作业间隙的补给效率能提升不少，中心舱底部预留了通用安装孔位，可以直接搭载轻量化的运动相机、微型气体检测模块这类任务载荷，不需要额外设计转接支架。机臂与中心舱的连接位置做了局部加厚处理，对应四个动力电机的安装座做了同轴度限位设计，能保证每个电机的输出轴与机臂平面保持垂直，避免安装偏差导致的飞行姿态偏移，降低飞控系统的校准难度。螺旋桨采用快拆式安装结构，桨叶根部与电机输出轴的配合做了防呆设计，正反桨的安装位有明确的结构区分，不会出现装反桨叶导致动力反向的问题，日常收纳时可以快速拆下桨叶，减少整机的收纳体积，方便外出作业时携带。在结构受力的设计上，机臂的镂空筋位走向完全匹配飞行时的受力方向，从电机安装座到中心舱的传力路径连续无突变，在做极限拉力测试时，机臂的最大形变量控制在安全范围内，不会出现高速飞行时机臂震颤导致画面抖动的问题。起落部分没有采用额外的独立起落架，而是利用机臂末端的下延结构作为支撑，降落时四个支撑点的受力均匀，在平整硬质地面降落时能保持机身平稳，不会出现侧翻的情况，同时省去了独立起落架的结构重量，也避免了起落架对下方搭载相机的视野遮挡。中心舱的上盖做了轻微的弧面凸起，既可以提升舱体的结构强度，避免轻微挤压时上盖凹陷触碰内部的飞控元件，也能在飞行时引导气流从舱体表面顺滑流过，减少不必要的气动阻力。电调的安装位置设置在机臂与中心舱连接的根部，刚好处于螺旋桨旋转产生的下行气流范围内，飞行时可以借助自然气流完成散热，不需要额外加装散热片，进一步控制整机重量。整机的布线全部隐藏在机臂的镂空槽与中心舱的内部空腔里，外部没有裸露的线束，既可以避免飞行时线束晃动产生的气动干扰，也能防止穿行过程中线束被外物勾挂导致的飞行故障。从实际作业的适配性来看，这款结构的轴距控制在小型飞行器的常用区间，既可以在室外抵抗一定等级的自然风扰，也能在室内狭小空间内完成灵活转向，不会因为轴距过大在室内转弯时碰撞周边物体。电机安装座的尺寸适配常用的微型无刷电机，后期维护更换配件时不需要重新修改安装孔位，通用化程度较高，电池仓位的尺寸可以兼容同容量不同品牌的聚合物锂电池，不需要为了适配特定电池修改舱体结构。在做结构细节设计时，所有的棱边都做了小圆角处理，既可以避免组装时划伤操作人员，也能减少应力集中导致的结构开裂问题，所有的安装孔位都做了沉头设计，螺丝安装后表面平整，不会突出结构表面产生额外的风阻。
