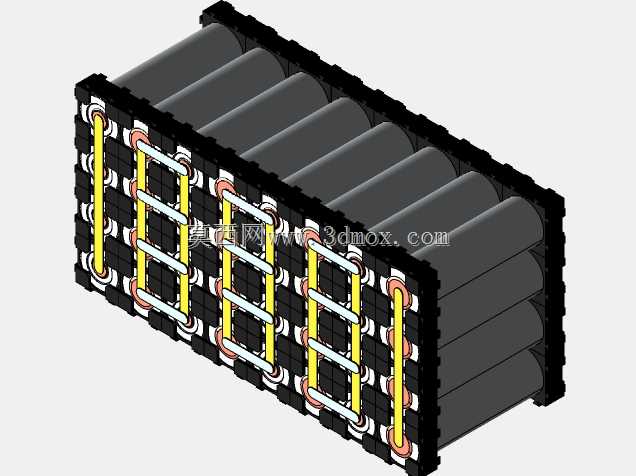

圆柱电芯串并组合锂离子电池组结构

这款锂离子电池组采用标准圆柱电芯作为基础储能单元，通过支架堆叠的方式完成多串多并的组合排布，是当前便携储能、低速代步工具、小型工业后备电源领域应用极广的电芯集成方案。从实际应用场景来看，这类电池组常被用作户外便携电源的储能核心、电动两轮车的动力源、小型工业设备的不间断供电模块，也可作为家用储能系统的基础储能单元，适配对空间利用率、电芯散热、结构稳定性有明确要求的供电场景。

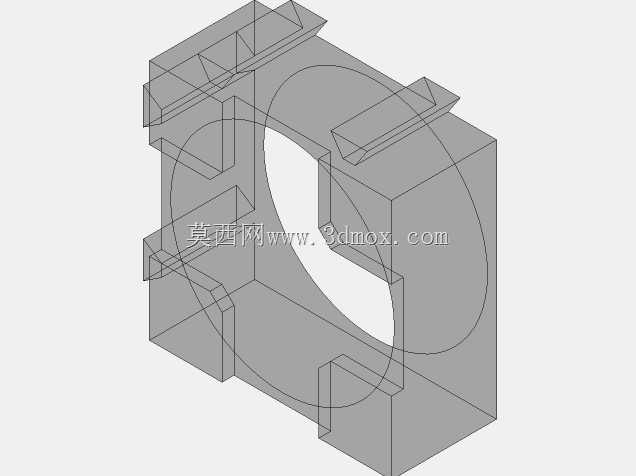

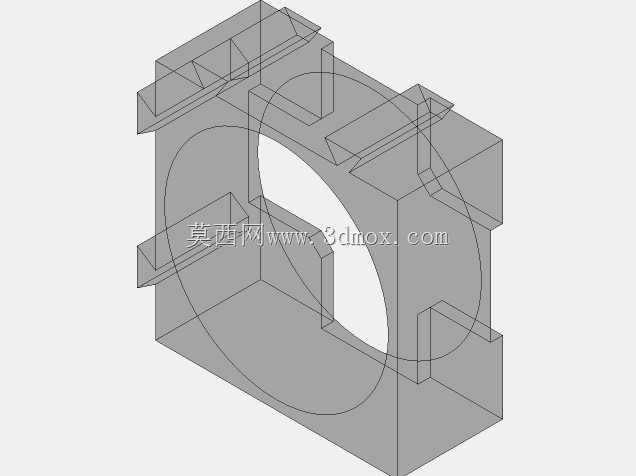

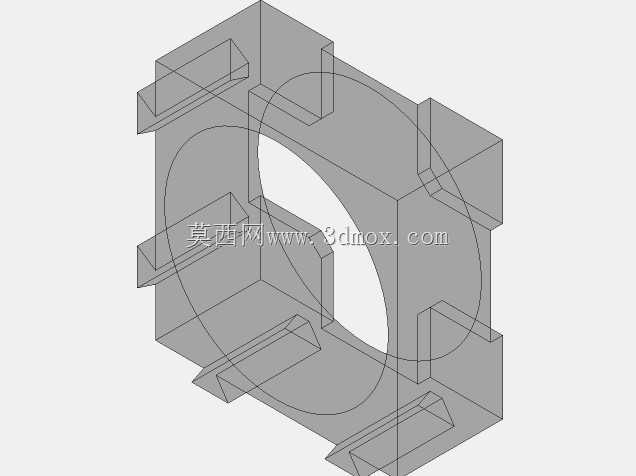

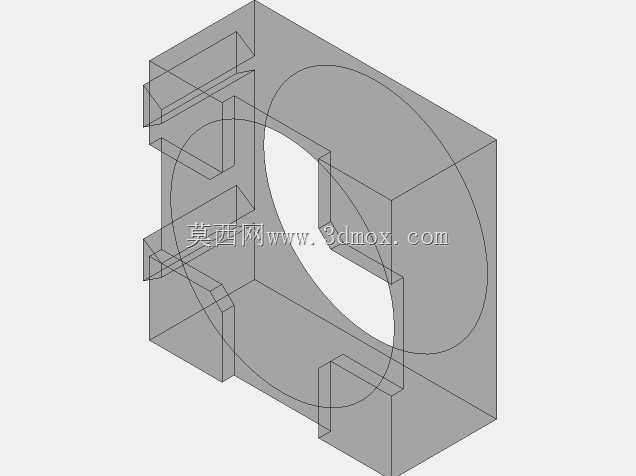

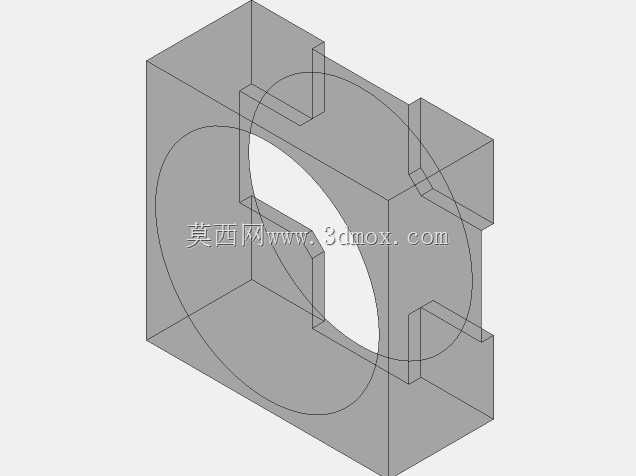

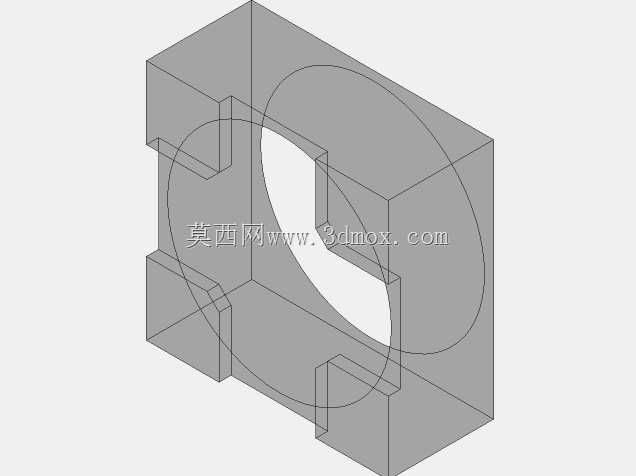

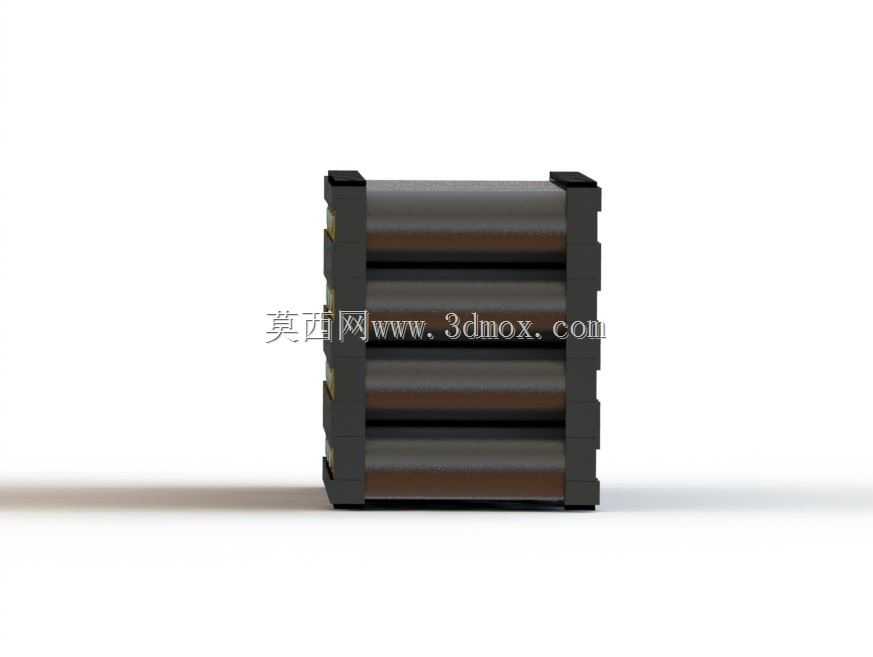

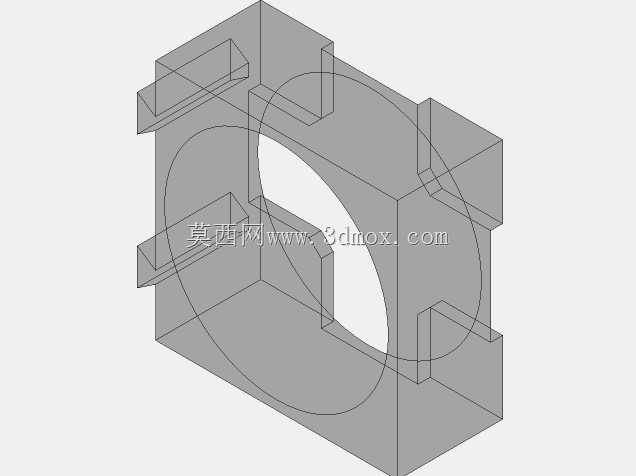

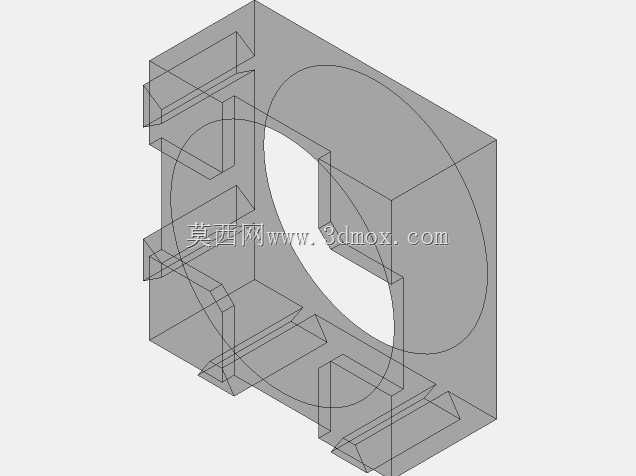

设计过程中首先要考虑的是电芯的固定可靠性，每一颗圆柱电芯都被限位在上下两层塑料支架的对应卡槽内，支架的卡槽内径与电芯外径做了0.1-0.2mm的间隙配合，既保证电芯组装时可以顺利压入卡槽，又能在设备受到振动、冲击时限制电芯的径向位移，避免电芯之间发生摩擦蹭破外皮引发短路风险。支架之间通过定位柱与定位孔的配合完成层间定位，层与层堆叠后通过侧边的连接条完成整体锁紧，不需要额外打胶固定，既提升了组装效率，也为后续单颗电芯的维护更换留出了操作空间。

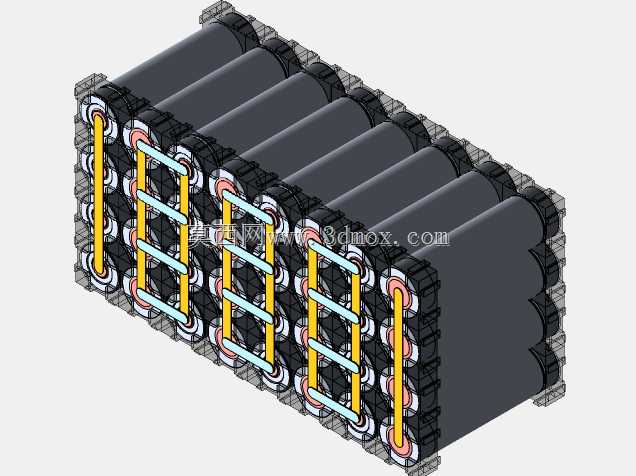

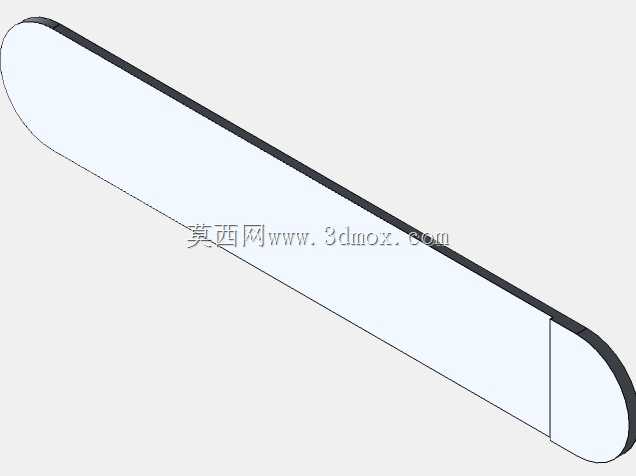

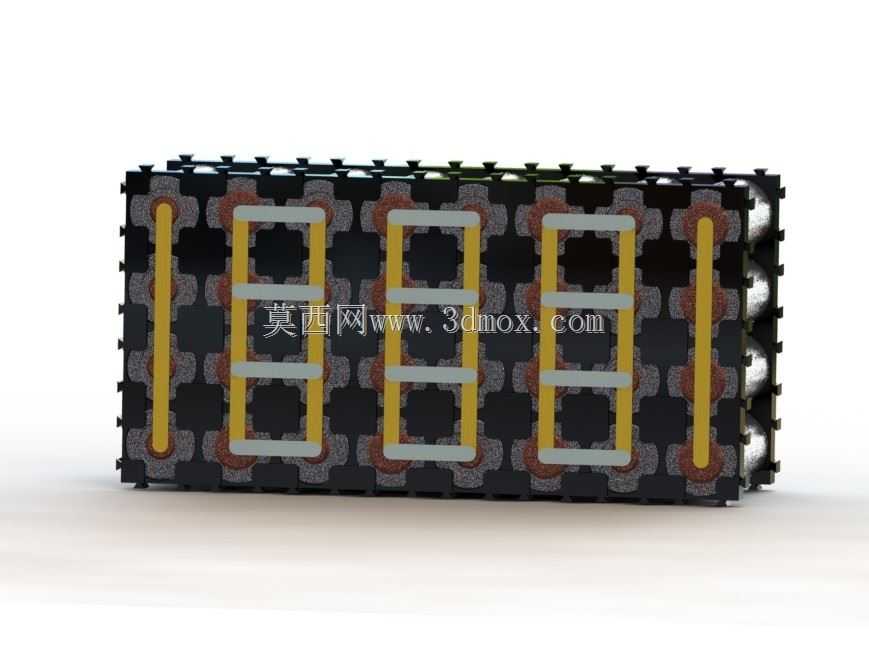

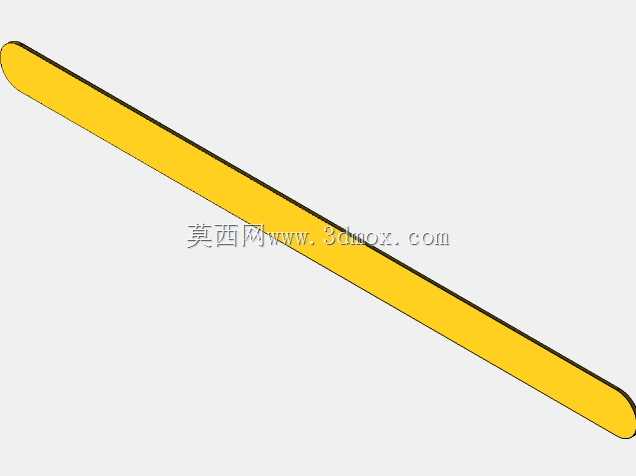

电芯之间的连接采用镍带点焊的方式，镍带的排布顺着支架预留的走线槽布置，避开了电芯的防爆阀位置，防止点焊热量或者后续使用中的异常发热影响防爆阀的正常动作。相邻两排电芯之间预留了均匀的间隙，这些间隙构成了电池组的自然散热风道，当电池组进行大电流充放电时，电芯产生的热量可以顺着间隙形成的风道自然散出，不需要额外加装散热风扇就能满足中小功率场景的散热需求，有效降低了电池组的整体重量与结构复杂度。

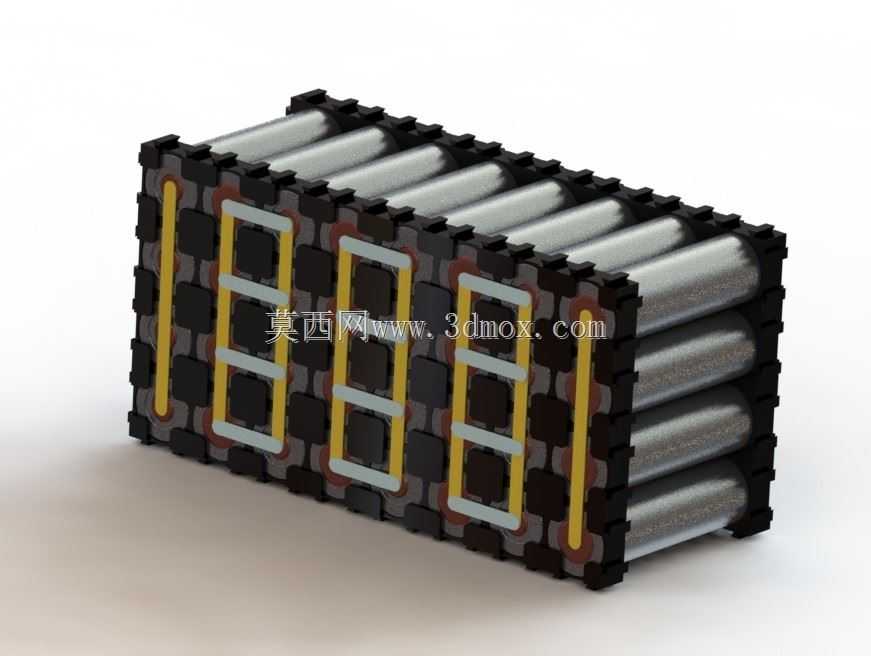

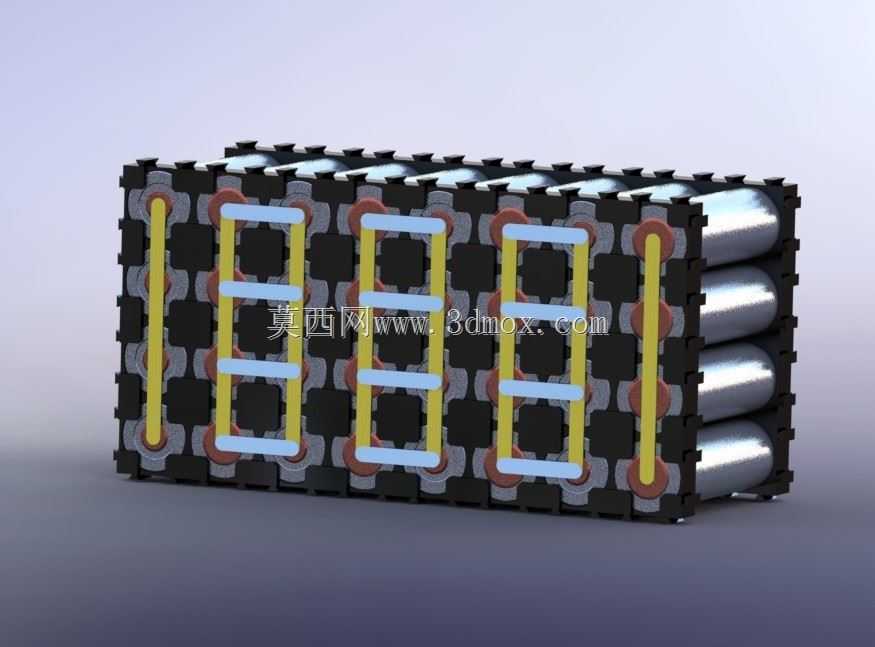

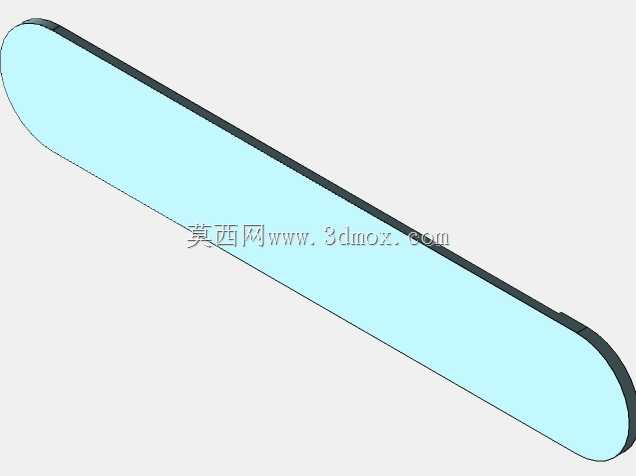

从安装边界来看，这款电池组整体为规整的长方体结构，所有电芯的端面都处于同一平面，没有突出的连接部件，外围尺寸可以根据实际需要的串并数进行灵活调整——比如需要更高电压时就增加串联的电芯层数，需要更大容量时就增加并联的电芯列数，支架可以通过标准卡扣拼接扩展，不需要重新开模制作整套固定结构。电池组的输出极耳设置在整体结构的同一侧，方便后续与BMS保护板进行接线连接，接线位置预留了足够的爬电距离，避免正负极之间发生打火短路。

在结构强度设计上，外围的固定支架采用阻燃ABS材质制作，既具备足够的结构强度支撑整组电芯的重量，又能在发生异常过热时起到一定的阻燃隔离作用，防止单颗电芯热失控后快速蔓延到相邻电芯。支架上的镂空设计一方面减轻了整体结构的重量，另一方面也可以让电芯侧面的热量更快散发到外部环境中，避免热量在支架内部积聚。每颗电芯的安装位置都做了同心度校验，保证整组电芯堆叠后端面平整度误差控制在0.5mm以内，方便后续焊接镍带时不会出现虚焊、偏焊的问题，提升批量组装的良品率。

实际选型使用时，需要根据设备的功率需求确定电芯的串并数量，这款结构的支架适配市面上最通用的18650规格圆柱电芯，也可以根据电芯尺寸调整卡槽大小适配21700等其他规格的圆柱电芯，整体结构的拓展性较强。组装完成的电池组可以直接套入热缩膜做绝缘处理，也可以装入对应的金属或塑料外壳中，作为完整的电池包使用，结构本身不需要额外做绝缘处理，因为支架本身就是绝缘材质，电芯之间不会发生直接接触。

从生产组装的角度来看，这款结构的所有零部件都可以通过注塑工艺批量生产，零部件一致性好，组装过程不需要复杂的工装夹具，工人只需要按照排布将电芯压入卡槽，扣合上下层支架，锁紧侧边连接条就可以完成电芯部分的组装，后续的点焊、接线工序都可以在这个基础结构上完成，大幅降低了生产组装的难度与人工成本，也减少了组装过程中损伤电芯的概率。
