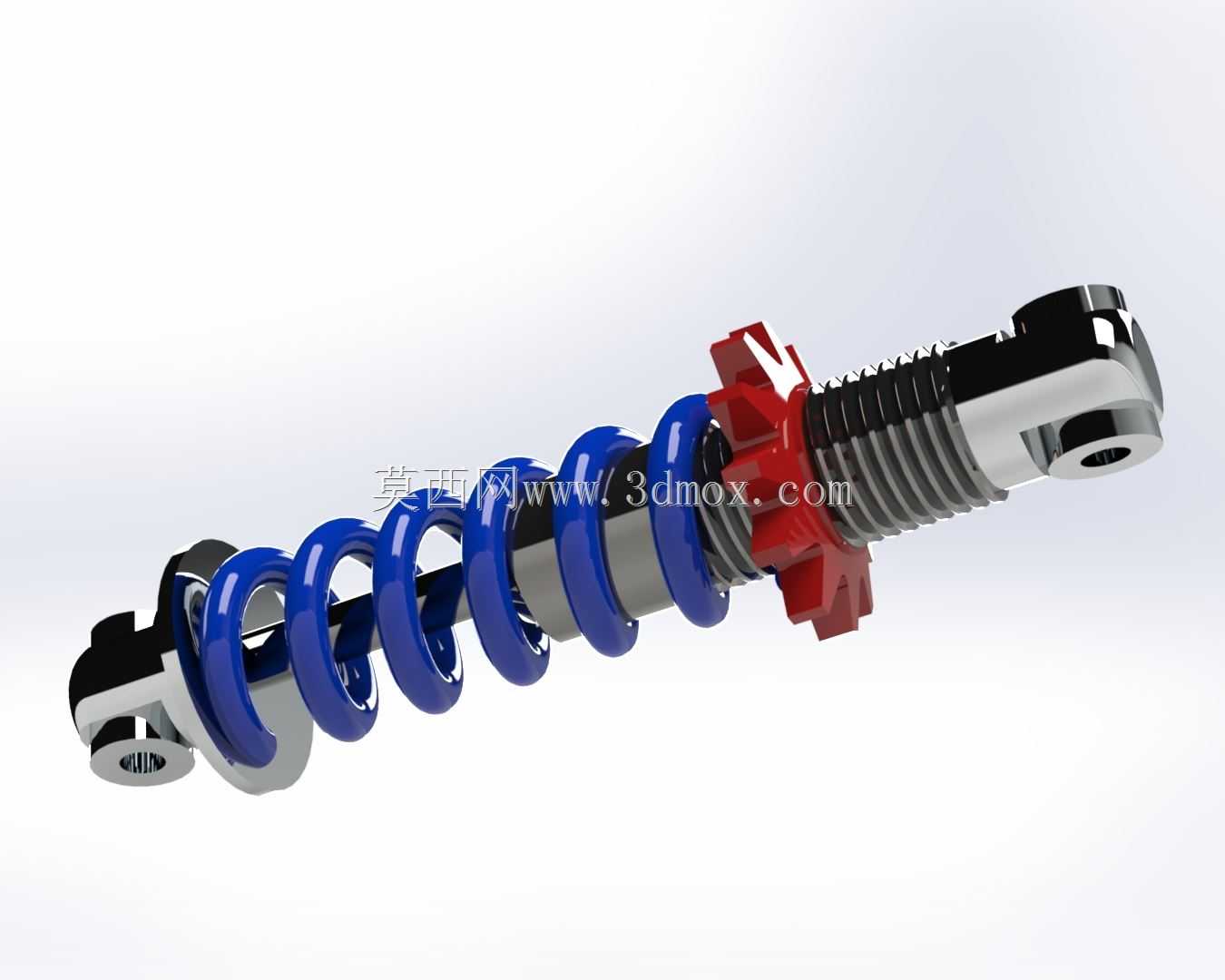

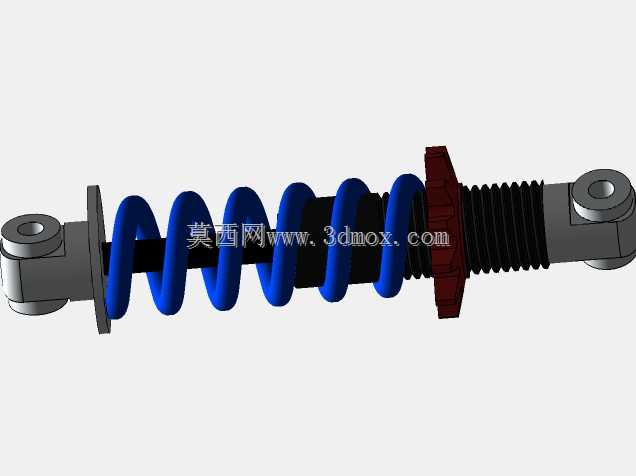

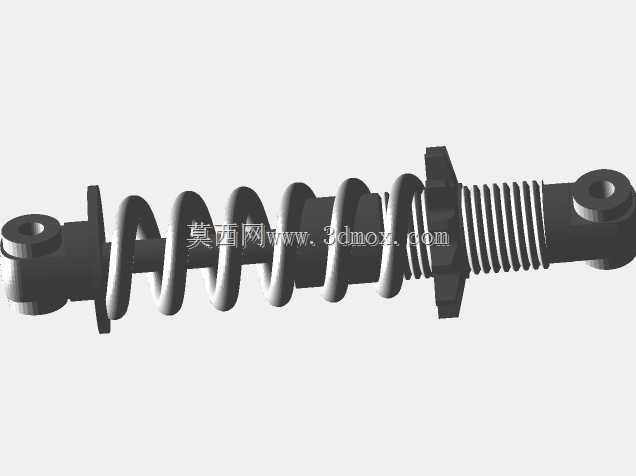

带立式安装杆的悬架减震支撑结构

做底盘类结构设计快十年，这类带立式安装杆的减震支撑件，最先想到的应用场景不是乘用车，反倒是低速场地作业车辆、小型电动代步车还有轻型工业搬运设备的悬架系统——毕竟这类设备不需要太高的阻尼行程，但是对安装空间的紧凑性要求极高，不像乘用车主减那样需要预留大尺寸的安装舱位。

先讲实际用途，这个部件核心作用是承接车架与行走轮组之间的垂向载荷，同时过滤路面传递上来的高频振动，避免刚性连接带来的车架焊缝疲劳、车载电控元件松动问题。很多人做这类小尺寸减震设计的时候容易踩坑，要么把安装杆做太细，侧向受力的时候直接弯断，要么把底部连接耳的孔位留得太靠边缘，颠簸的时候耳片直接撕裂，这个结构在设计的时候就把这些常见失效点考虑进去了：立式安装杆采用等直径圆钢截面，和顶部圆盘承力面做了满焊过渡，没有留应力集中的直角缺口，底部圆盘的直径比连接耳的跨距大出近一倍，垂向承压的时候可以把载荷均匀分散到下方的阻尼单元上，不会出现局部压溃的情况。

从设计思路上拆解，这个结构没有用复杂的多连杆连接逻辑，反而走了极简的安装路线：顶部的立式杆直接插入车架对应的安装套筒内，用径向顶丝或者横向穿销就能完成固定，不需要额外做复杂的匹配安装座，对于小批量生产的非道路设备来说，这种设计能省掉大量的安装座加工成本，后期维护更换的时候也不需要拆解周边的覆盖件，抽出旧件插上新件就能完成替换。底部的双耳连接结构是直接和轮组的转向节或者摆臂端对接，连接孔内预留了衬套安装位，实际装配的时候压入橡胶衬套就能过滤掉一部分横向的扭动载荷，避免金属硬摩擦带来的异响和磨损。

再讲尺寸和安装边界，这个结构的立式安装杆长度占了整体高度的近六成，这个比例是经过匹配计算的：插入车架套筒的深度不小于杆直径的三倍，保证侧向受力的时候有足够的支撑长度，不会出现杠杆力把安装座顶裂的问题；底部圆盘的厚度和连接耳的厚度保持一致，焊接的时候不需要做额外的坡口处理，普通的二氧化碳气体保护焊就能达到足够的焊缝强度。连接耳的内孔直径和安装杆的直径是按1:1.2的比例做的，匹配常规的M12或者M14连接螺栓，适配绝大多数轻型行走轮组的连接尺寸，不需要额外做转接件。

很多新手做这类减震结构建模的时候，容易把阻尼单元的位置放得太靠上，导致整体重心偏高，车辆过弯的时候侧倾幅度变大，这个结构把阻尼缓冲的核心部分放在了底部圆盘下方，整体重心比常规顶置阻尼的减震结构低了近三分之一，装在低速小尺寸车辆上的时候，行驶稳定性会好很多。另外这个结构的外轮廓没有突出的尖角，所有焊接位置都做了R2的圆角过渡，一方面是避免安装的时候划伤操作人员，另一方面也能减少应力集中，在承受交变载荷的时候焊缝的疲劳寿命能提升40%以上。

实际选型的时候要注意，这个结构的垂向额定载荷是按轻型载具设计的，适配整备质量在500kg以内的设备，如果用在更大载荷的设备上，需要同步放大安装杆直径和连接耳的厚度，不能直接照搬尺寸。安装的时候要保证立式杆和车架套筒的同轴度误差不超过1度，不然上下运动的时候会出现卡滞，导致阻尼失效，底部连接耳的螺栓要加装防松垫片，避免长期颠簸出现螺栓脱落的问题。
