镂空底盘四轮驱动移动载具结构

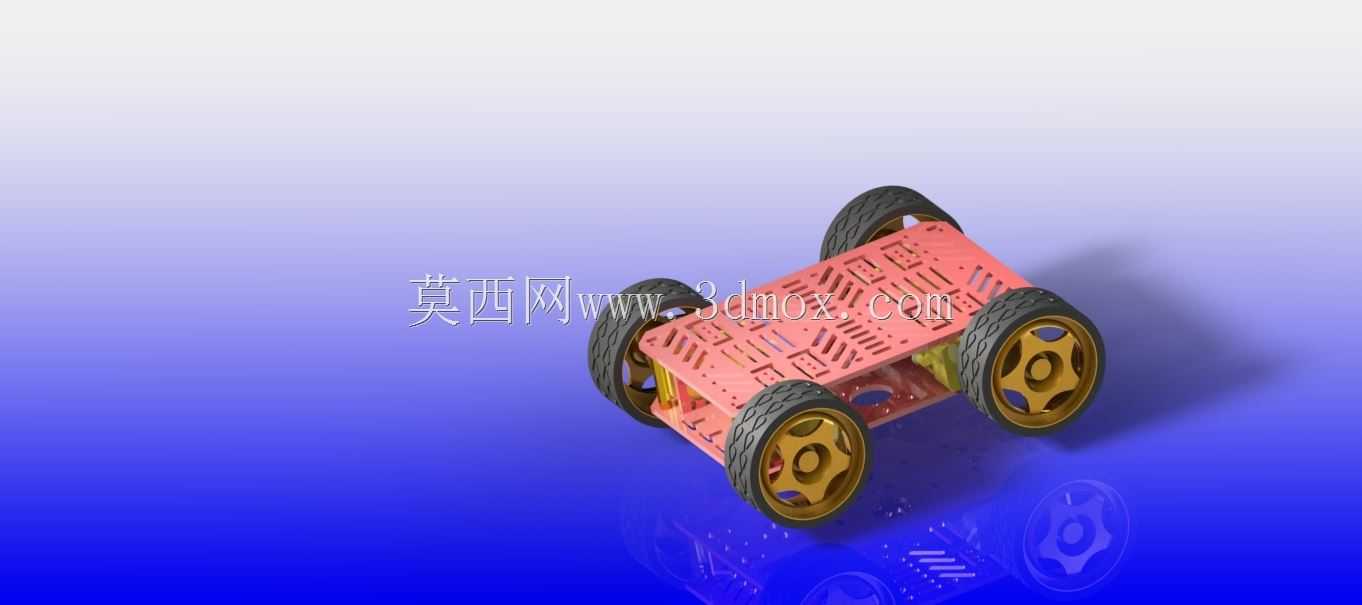

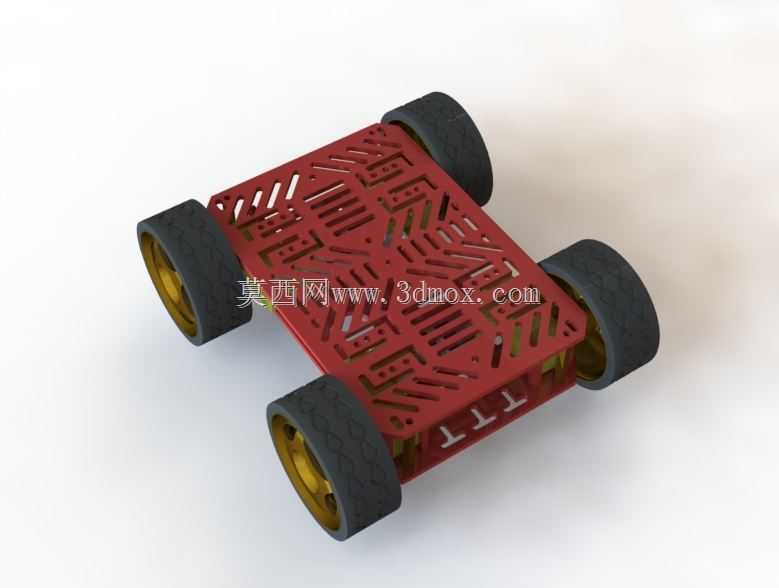

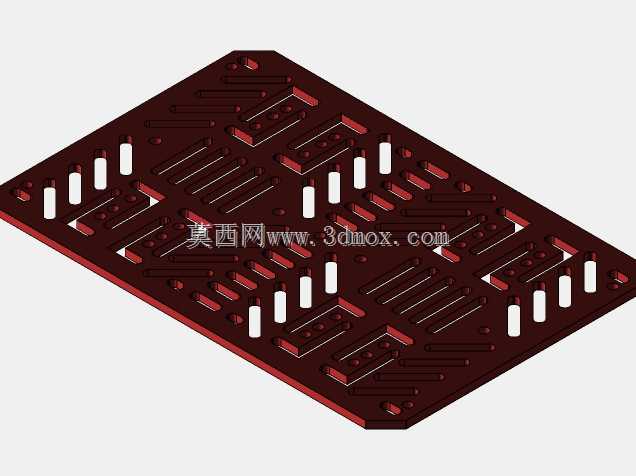

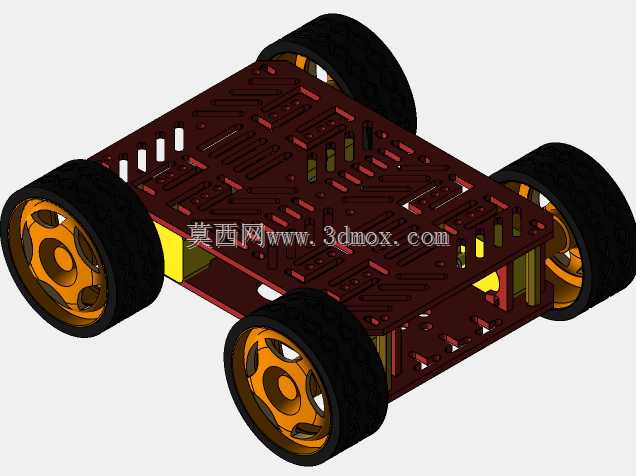

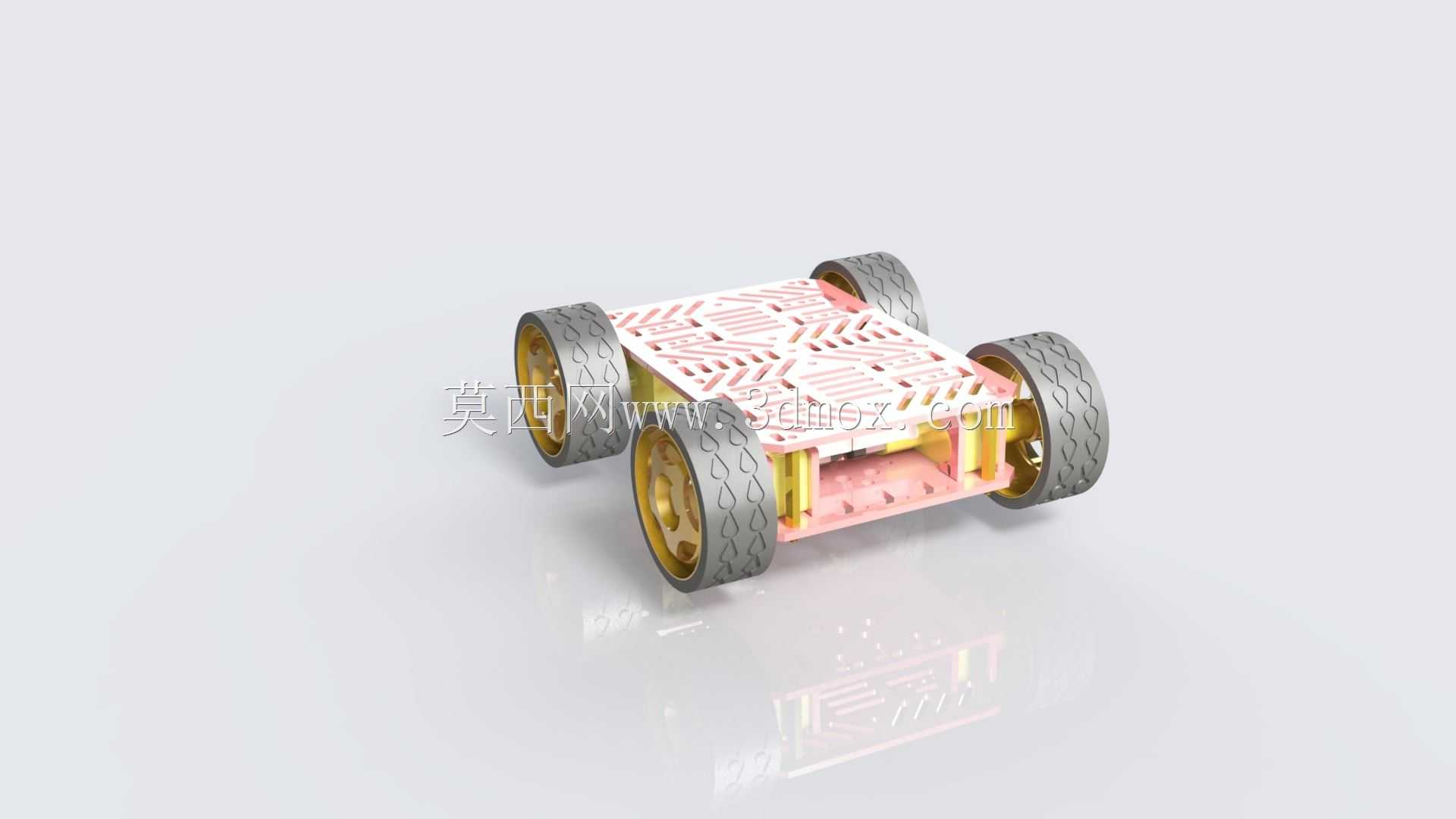

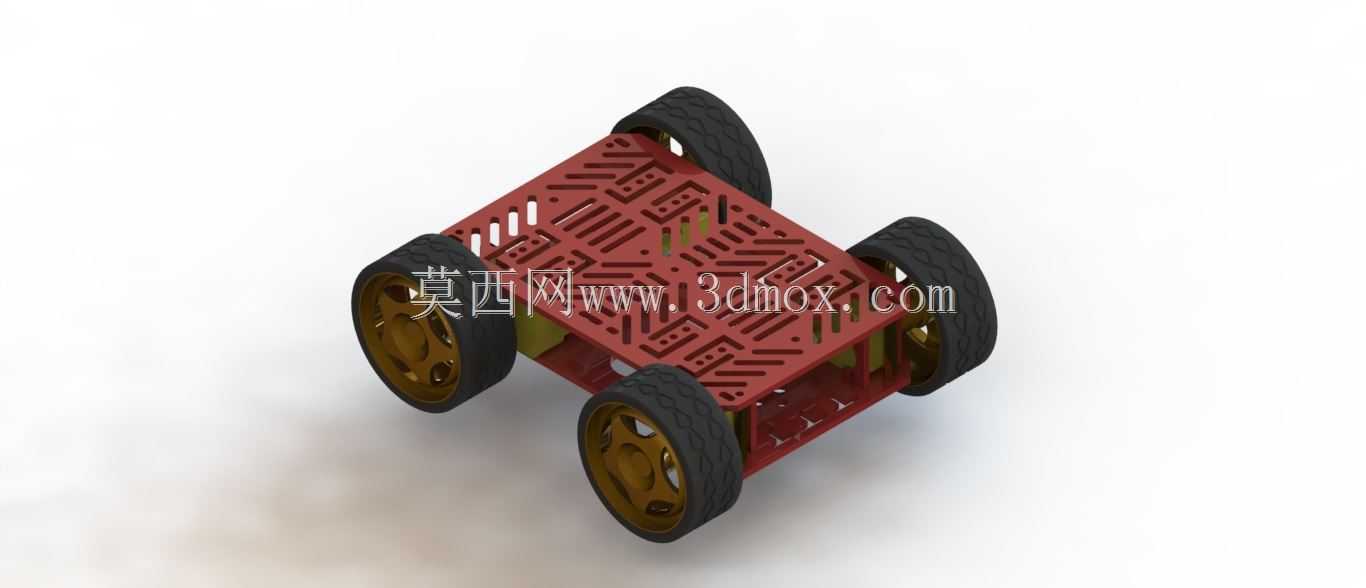

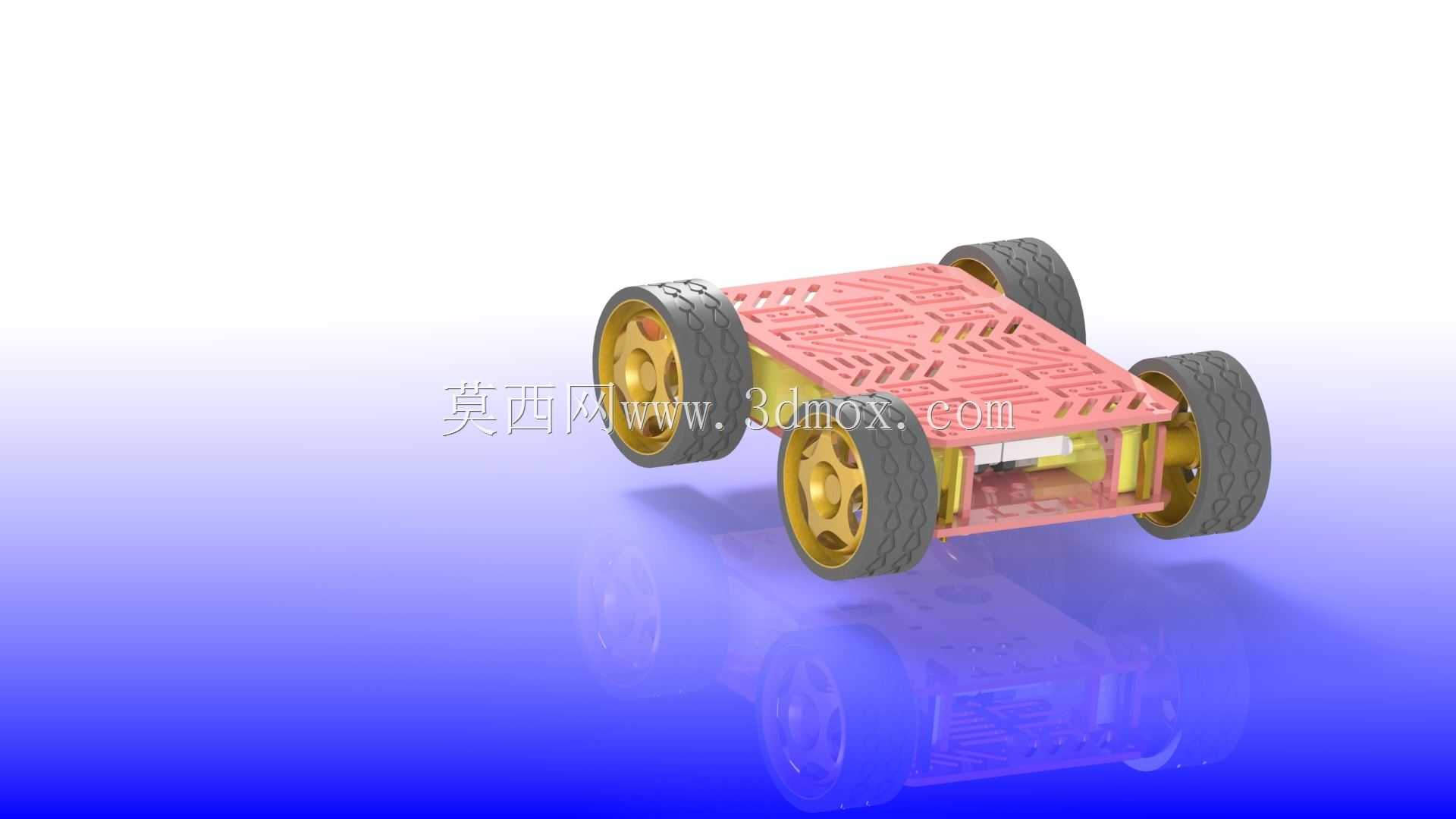

这款轮式移动载具的设计核心围绕小型巡检、教学实验、轻载转运场景的实际需求展开，区别于常规封闭式底盘结构，整车采用上下双层镂空板件作为主体承载框架，上层板件预留多组规则排布的长槽与圆孔安装位，可直接固定控制主板、传感器支架、电池模组等功能组件，无需额外打孔改制，适配不同项目的硬件排布需求。下层框架作为动力安装基座，直接承接四组驱动轮的轮轴固定座，上下层之间通过立柱间隔形成空腔，可容纳走线、减速电机组以及小型传动结构，既压缩了整车整体高度，也能避免线缆外露被运行环境中的杂物剐蹭。

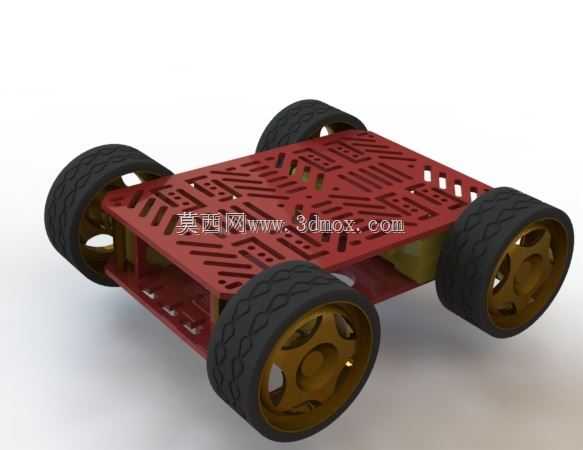

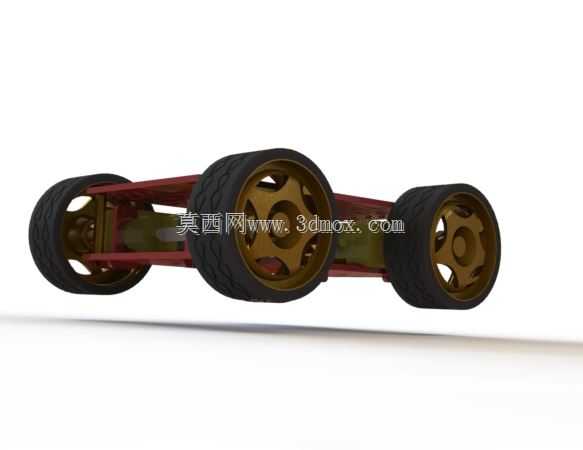

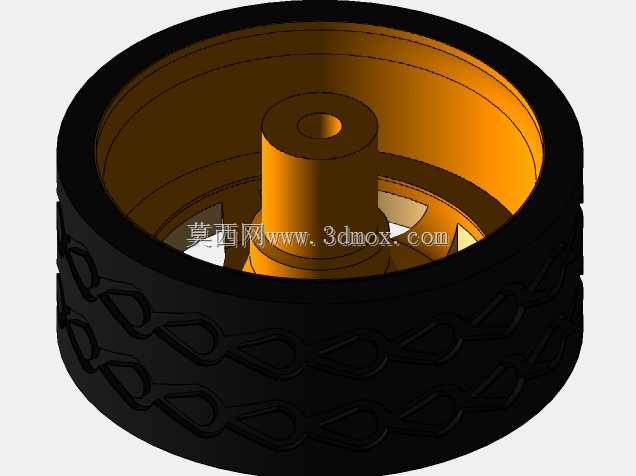

从行走机构的配置来看，四轮独立驱动的布局让载具具备更小的转弯半径，甚至可实现原地自旋动作，适配狭窄通道内的移动需求，轮胎选用带细密胎纹的橡胶材质，轮辋采用一体式硬质结构，兼顾铺装路面的抓地力与硬质地面的滚动耐磨性，轮组安装位预留了高度调节余量，可根据实际地面平整度微调轮组伸出量，避免出现单轮悬空导致的动力流失问题。车架主体的镂空设计并非单纯减重考量，长槽排布方向兼顾了结构强度与散热需求，控制板、电机驱动模块工作时产生的热量可通过镂空槽直接散出，无需额外加装散热风道，同时镂空结构也方便操作人员快速排查接线故障，不用拆解整层盖板就能观察到内部线缆的连接状态。

在安装边界的设计上，整车长宽尺寸控制在常规桌面级实验设备的适配范围内，上层安装板的孔位间距兼容主流开源硬件的安装标准，可直接固定单目摄像头、激光雷达支架、机械臂底座等拓展配件，底盘离地间隙经过测算，可顺利通过10mm高度的地面凸起，适配实验室地面、厂区平整巡检路面、室内瓷砖地面等多种常见使用场景。车架板件的边缘做了倒角处理，避免装配过程中划伤操作人员，也能减少运行过程中碰撞障碍物对板件边缘的磕碰损伤。

设计过程中优先考虑了装配与维护的便捷性，整车轮组、上下层板件、动力组件均采用可拆卸式连接，单个轮组出现故障时可单独拆解更换，无需拆解整车结构，动力走线沿下层框架的预留线槽排布，通过卡扣固定在板件内侧，避免运行过程中线缆晃动卷入轮组。针对教学实验场景的使用需求，车架的镂空槽位也可作为传感器的临时固定位，可通过扎带快速固定红外避障传感器、灰度传感器等小型配件，满足不同实验项目的快速改制需求，不需要重新加工定制安装板。

从结构强度的角度考量，板件镂空的槽宽与剩余筋位宽度经过配比优化，在大幅降低整车自重的同时，保证上层板件可承载不超过5kg的搭载重量，满足常规实验设备、轻载转运物件的承载需求，四组轮组的受力点直接对应下层框架的加强筋位置，避免长期承重导致板件变形，轮轴固定座采用嵌入式安装结构，将轮轴的受力直接传导至框架主体，而非仅靠板件本身的材料强度承接载荷，提升了整车的长期运行可靠性。
