短距检测光电测距传感器结构设计

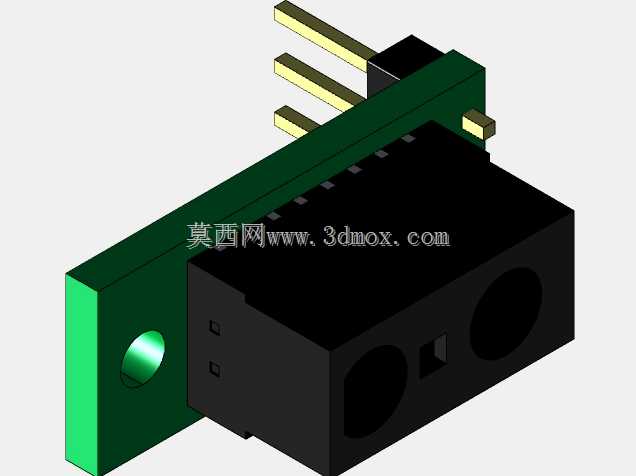

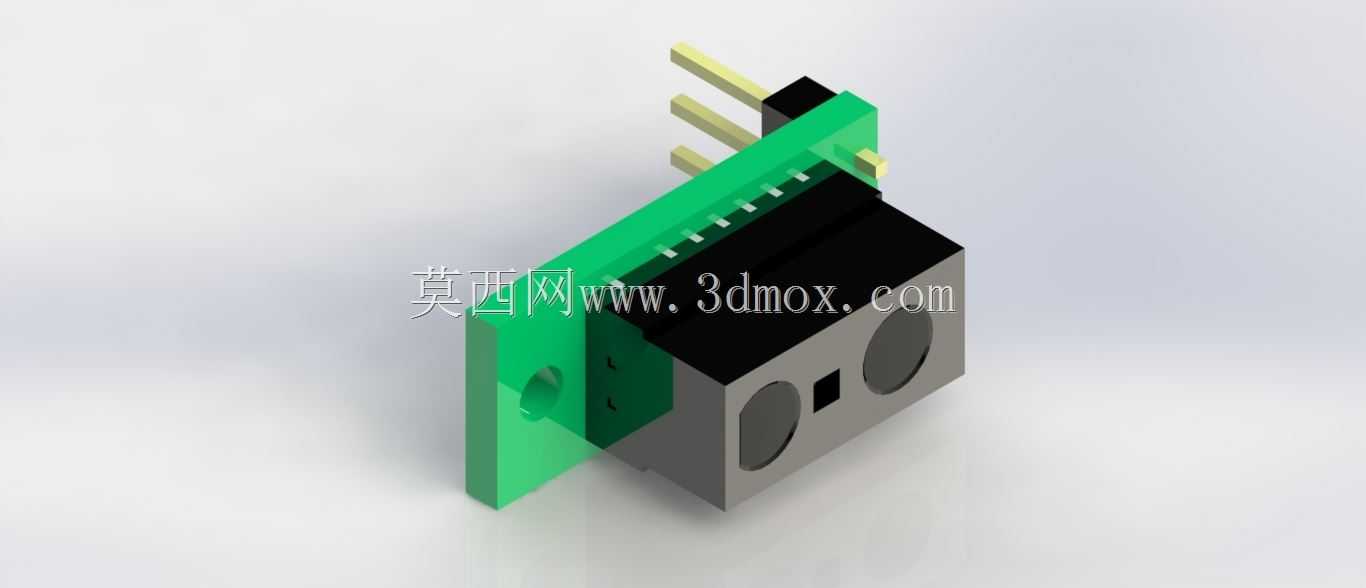

在自动化产线的工件到位检测、小型智能设备的近距离障碍物识别场景里，这类短距检测传感器的选型适配一直是结构设计环节的重点，很多设计人员在做设备布局时，往往会忽略传感器的安装边界与检测视场角的匹配问题，导致后期调试时出现检测盲区、误触发等问题，这个三维结构完整还原了10厘米检测量程的数字式测距传感器的全部装配细节，能直接用于设备装配干涉校验、安装支架的配套设计。从结构组成来看，这款传感器采用分体叠装的结构形式，前端黑色主体部分集成了红外发射与接收透镜组，两个圆形光学窗口分别对应发射端与接收端，中间的方形开槽是内部信号处理电路板的定位卡槽，保证光学元件与电路板的相对位置精度，避免装配偏移带来的检测距离误差。侧边的绿色安装座是专门针对狭小安装空间设计的延伸结构，安装座上预留了沉头安装孔，孔位的中心距与传感器主体的光学中心做了严格的尺寸对齐，安装时可以直接通过M2螺丝固定在设备的安装立板上，不需要额外设计转接支架，能有效压缩设备的整体安装空间。顶部伸出的三个插针是电源与信号输出引脚，引脚的伸出长度、间距都按照标准2.54mm排针间距设计，既可以直接焊接在设备主控板上，也可以配套接插件做插拔式连接，适配不同的设备接线需求。设计过程中，针对10厘米量程的检测需求，光学窗口的倾角做了针对性优化，发射端的光束发散角控制在6度以内，保证在10厘米检测距离处的光斑直径不超过8毫米，能满足小型工件的到位检测需求，不会因为光斑过大检测到周边的无关结构。传感器主体的外壳采用ABS注塑成型的结构设计，壁厚均匀控制在1.2毫米，既保证外壳的结构强度，也能控制整体重量，安装在运动部件上时不会带来额外的负载。安装座与主体之间采用卡扣加定位柱的连接方式，不需要额外打胶或者螺丝固定，装配工序简单，适合批量生产时的快速组装。在实际应用场景中，这类传感器常被用在3D打印机的热床调平检测、小型AGV小车的近距离避障、自动化流水线的工件计数、智能柜的物品在位检测等场景，不同场景下对传感器的安装姿态有不同要求，这个三维模型预留了安装座的结构修改余量，设计人员可以根据实际安装需求调整安装座的长度、安装孔的位置，不需要改动核心的光学主体结构，能大幅缩短衍生型号的设计周期。从安装边界来看，传感器主体的外形尺寸控制在15毫米×12毫米×10毫米的范围内，加上侧边安装座的总宽度为20毫米，安装时需要在光学窗口前方预留至少12毫米的无遮挡空间，保证检测光束不会被周边结构遮挡，插针尾部需要预留至少3毫米的接线空间，方便接插件的插拔操作。模型中完整还原了各个零件的配合公差，安装座与主体的卡扣配合间隙控制在0.1毫米，既保证装配的顺畅性，也不会出现装配后松动的问题，光学窗口的内凹深度为0.5毫米，能避免日常使用中镜片被刮花，影响检测精度。在做设备结构设计时，直接调用这个模型可以提前校验传感器与周边结构的干涉情况，比如在做3D打印机的挤出头结构设计时，可以准确匹配传感器与喷嘴的相对位置，保证调平时传感器的检测点刚好落在热床表面，不会出现检测位置偏移导致的调平失败问题；在做小型自动化设备的料道设计时，可以准确预留传感器的安装槽位，避免后期加工时出现槽位尺寸不符需要返工的问题。
