五自由度串联机械臂结构设计方案

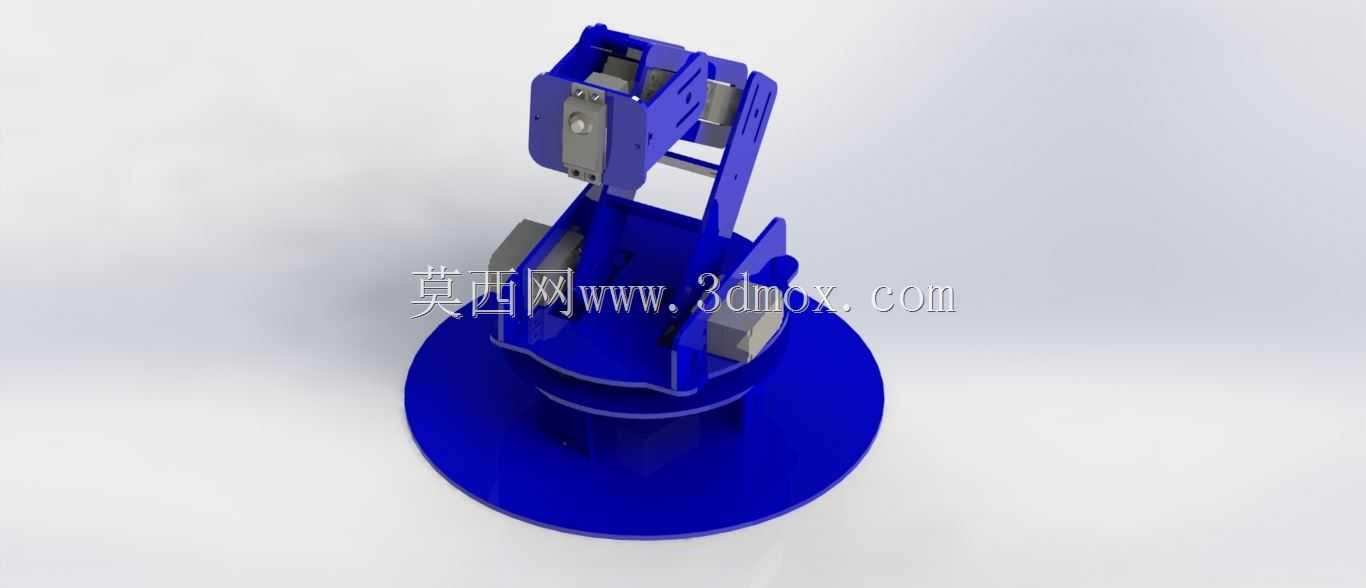

这款多自由度串联机械臂的结构设计，核心面向教学实训、轻型物料分拣、实验室自动化操作这类对负载要求不高，但对动作灵活性有明确需求的场景，整体采用板材拼接式的结构方案，没有采用复杂的一体铸造或型材焊接框架，所有结构件都可以通过常规的板材切割、折弯工序完成加工，加工门槛低，后期维护更换零件的成本也能控制在较低水平。从安装边界来看，底部采用圆形安装底座，底座直径覆盖了机械臂完全伸展时的倾覆力矩作用范围，不需要额外加装大面积的配重块，安装时只需要在底座预留的四个安装孔位使用螺栓固定在工作台面即可，对安装平面的平面度要求不超过0.2mm/m，普通的铝型材工作台、木质实训台都可以满足安装要求，不需要专门浇筑混凝土地基或者制作重型安装支架。

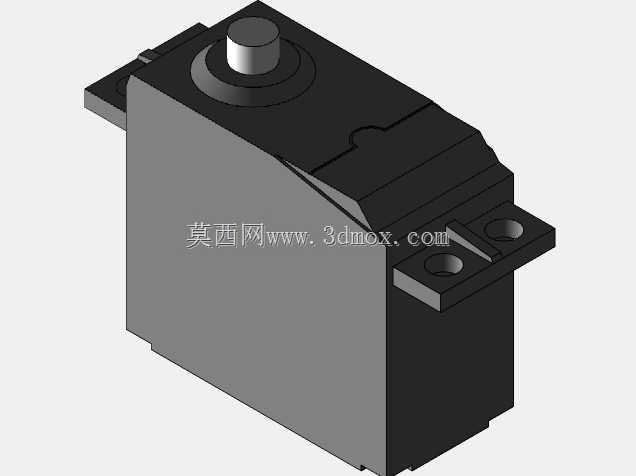

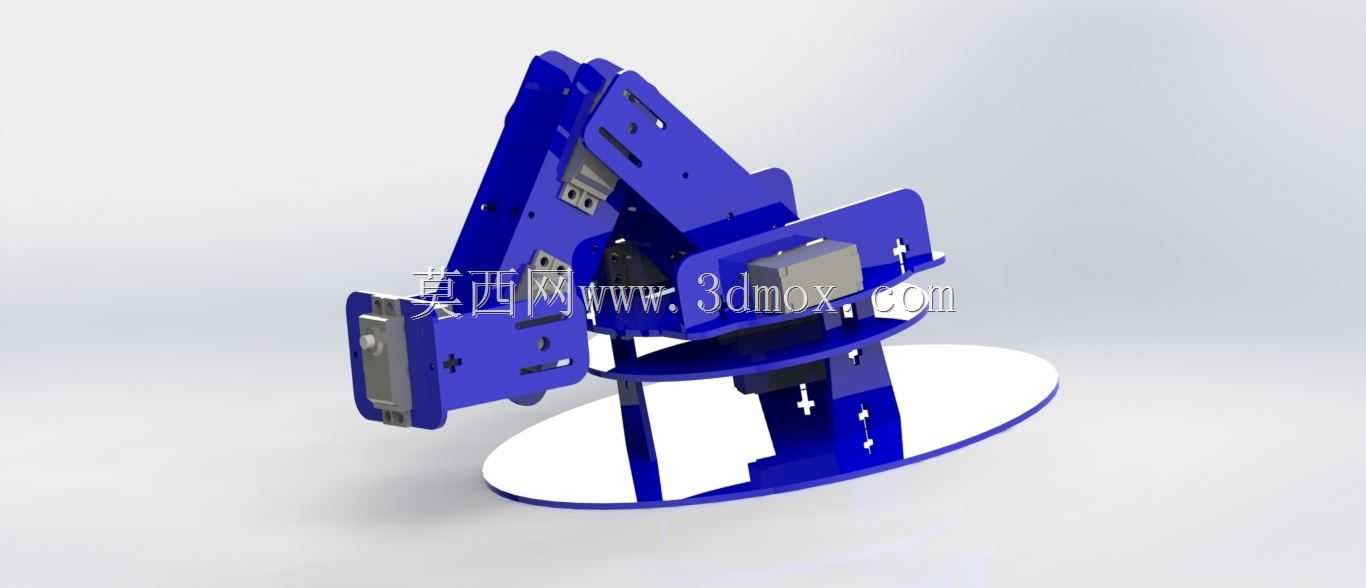

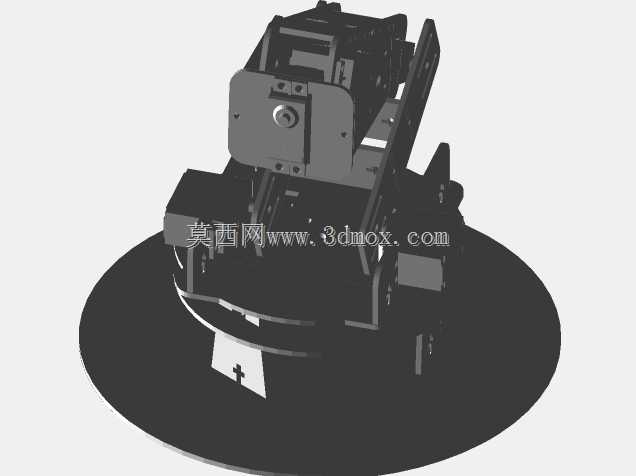

关节布局上采用五自由度串联的配置，从底座往上依次是腰转关节、肩关节、肘关节、腕俯仰关节、腕回转关节，每个关节的驱动模块都采用内嵌式安装，没有将驱动部件外露在结构外侧，一方面可以避免运行过程中驱动线缆被周边设备剐蹭，另一方面也能让整体结构的重心更靠近回转中心，降低关节驱动的负载冗余。结构件的连接位置都设计了长条形的调节槽，在装配调试阶段可以根据实际的传动间隙调整关节的相对位置，不需要额外加工调整垫片，对于小批量试制或者教学场景下的拆装调试来说，这种设计能大幅降低装配难度，学生或者初级结构工程师也能在短时间内完成整机的装配与间隙调整。

从实际用途出发，这款机械臂的末端执行器安装接口采用通用的快换式法兰设计，可以适配夹爪、吸盘、画笔、小型探针这类不同的末端工具，在教学场景下可以用来演示运动学正逆解、轨迹规划、点位控制这些机器人核心知识点，也可以搭配视觉模块完成简单的物料识别分拣作业；在小型实验室场景下，可以用来完成试剂的定点移送、样品的批量上下料这类重复性的轻负载操作，末端额定负载设计在500g以内，完全覆盖这类场景的负载需求，不会出现性能过剩导致的成本浪费。

设计思路上没有盲目追求工业级机械臂的高精度与高刚性，而是平衡了加工难度、装配难度、使用成本与功能需求，所有的走线都设计在结构件的内侧空腔里，外部没有裸露的拖链或者线缆，运行过程中线缆不会随着关节转动产生大幅度的弯折，能有效提升线缆的使用寿命，也避免了运行过程中线缆勾挂周边物件的风险。关节的限位位置都设计了硬限位挡块，即使控制程序出现跑飞的情况，机械臂也不会因为超程运行导致结构损坏或者碰撞周边设备，安全冗余设计完全覆盖教学、实验室这类非工业防护场景的使用需求，不需要额外加装外围的安全围栏或者防护光栅，就能保证使用过程中的安全性。

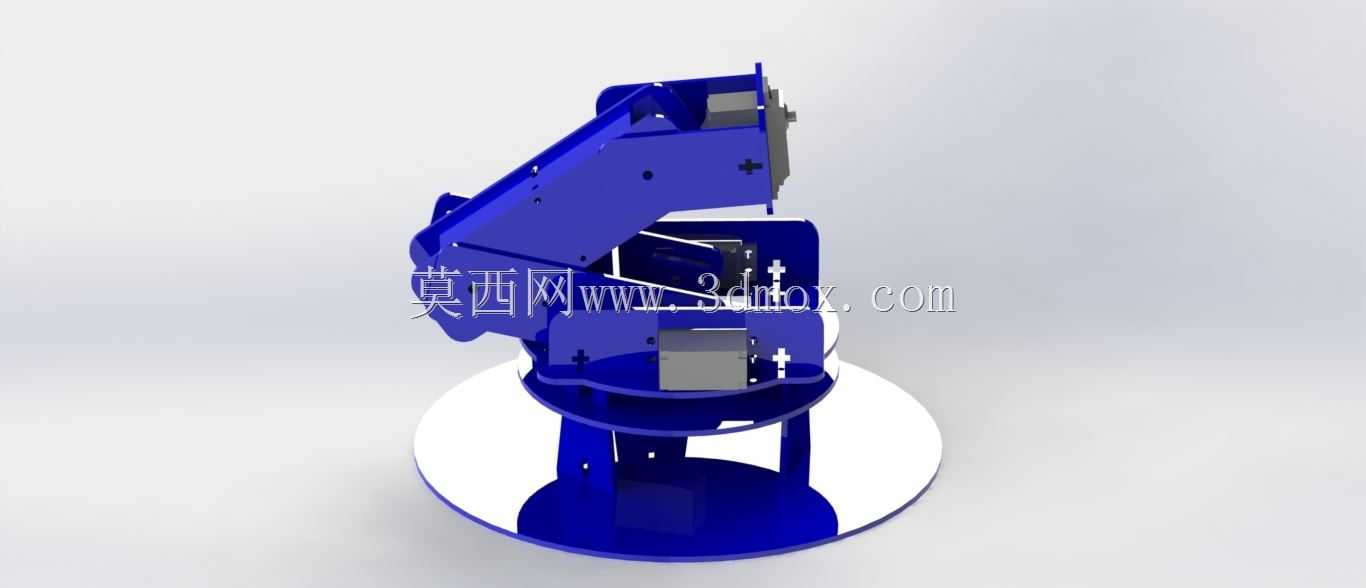

尺寸设计上，机械臂完全伸展时的最大作业半径为320mm，垂直方向的最大作业高度为280mm，最低作业位置可以到达底座安装平面以下50mm，作业范围完全覆盖桌面级场景的操作需求，收纳状态下整体轮廓尺寸控制在200mm×200mm×300mm以内，不使用的时候可以直接放置在工作台的储物区，不会占用过多的桌面空间。每个关节的转动副都采用自润滑的衬套结构，不需要定期加注润滑脂，日常维护只需要检查连接螺栓的紧固情况即可，维护难度极低，即使是没有机械维护经验的使用者，也能完成日常的保养工作。
