人体红外热释电感应传感模块结构设计

做智能感应类设备结构设计的工程师，多半都绕不开PIR热释电红外传感模块的选型与适配，这次拆解建模的这款模块，是目前民用感应设备里应用最广的直插式封装结构，先从实际落地的场景说起，不管是楼道的声光控感应灯、公共区域的人体感应水龙头、安防领域的被动红外入侵探测器，还是智能家居里的人体存在感应开关、自动皂液器、感应垃圾桶，核心的探测单元都是这类结构的PIR模块。

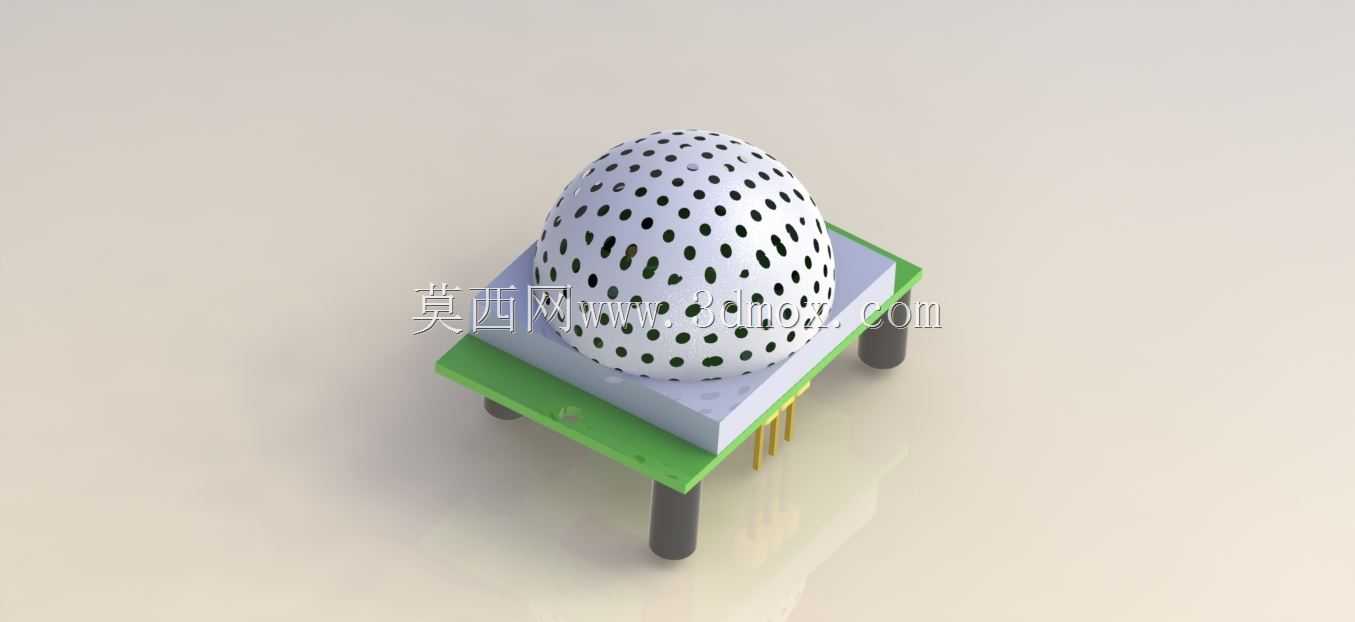

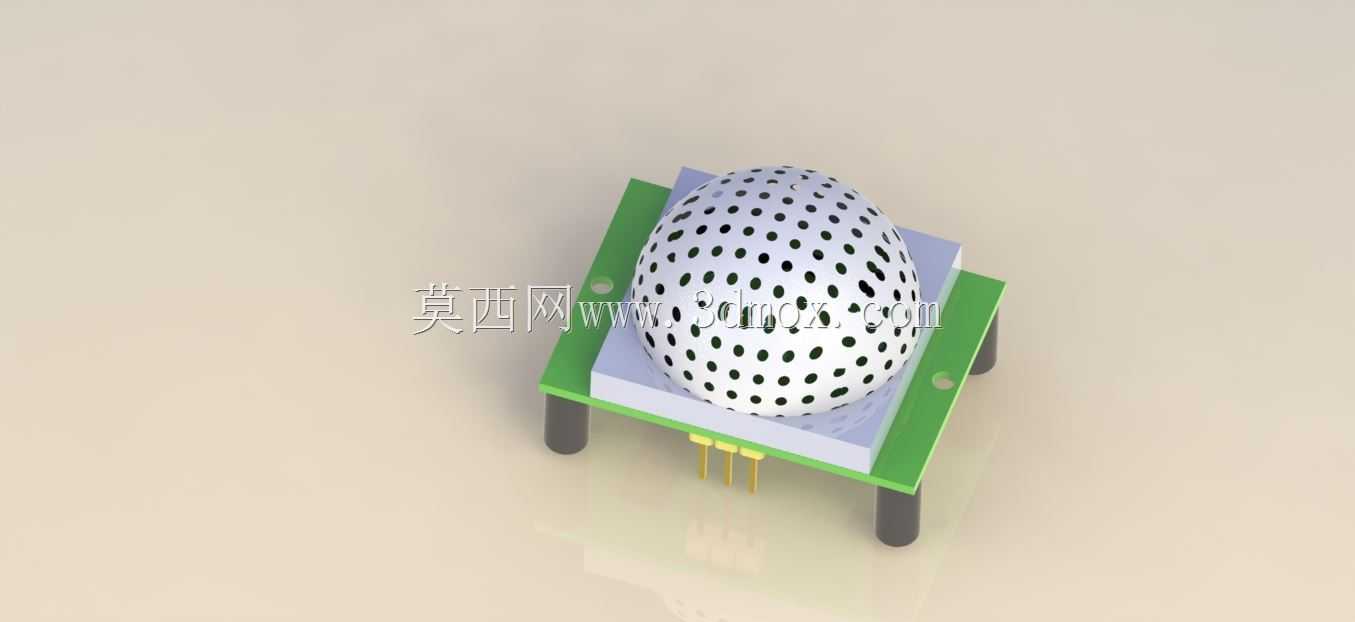

从实际功能特性来看，这个模块的核心探测单元是顶部的半球形菲涅尔透镜罩，罩体上均匀排布的蜂窝状通孔不是随意设计的，每个孔位对应热释电敏感元的一个探测视场分区，能将探测范围内的红外热辐射变化聚焦到下方的陶瓷敏感元件上，当人体在探测范围内移动时，敏感元接收到的红外辐射强度产生差值变化，就会触发后续电路输出感应信号。透镜罩选用乳白色半透的PE材质，一方面可以过滤可见光波段的干扰，避免环境光线变化引发误触发，另一方面能让特定波长的人体红外辐射顺利穿透，不会过度衰减信号强度。

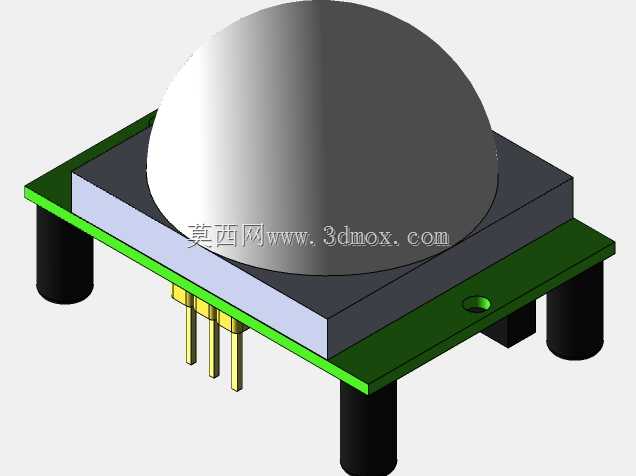

设计层面的考量其实比外观看到的要多，透镜下方的方形金属屏蔽罩是容易被新手忽略的结构，这个屏蔽罩直接焊接在PCB板上，将热释电敏感元与信号处理电路包裹在内，主要作用是隔绝周边电路的电磁干扰，同时屏蔽模块自身电路发热带来的温度漂移影响——很多工程师做样机时遇到感应灵敏度忽高忽低的问题，多半是没做好这个屏蔽结构的接地处理，导致外部电磁串扰或者自身温升影响了敏感元的基准判断。屏蔽罩下方的信号处理电路采用直插式排针引出，排针的引脚间距采用标准2.54mm规格，既可以直接插在面包板上做原型验证，也能通过排座焊接在主控电路板上，适配不同的安装需求。

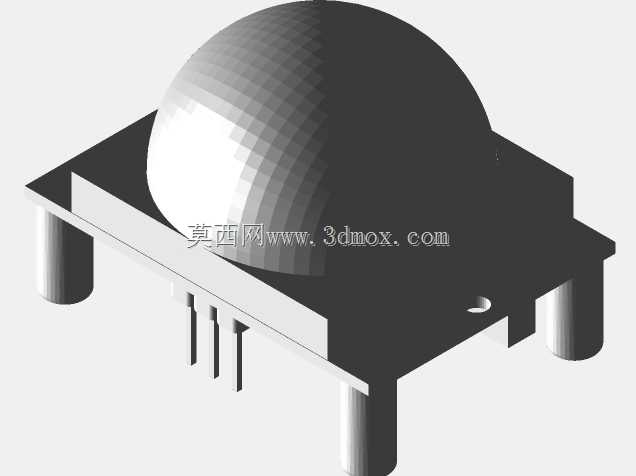

再说到安装边界与尺寸配合，整个模块的PCB基板采用绿色FR-4玻纤板，四个角预留的支撑柱安装位是标准M2螺丝孔位，支撑柱高度统一为6mm，既可以将模块架高避免与下方主板的元件产生干涉，也能让透镜罩的探测面保持合适的离地高度，不会被周边结构件遮挡视场。模块的整体安装高度从PCB底面到透镜顶部为18mm，设计配套外壳时需要在透镜对应位置预留直径12mm的圆形开孔，开孔边缘做R0.5的倒角，避免刮花透镜表面的光学纹理，同时开孔位置要避开外壳上的加强筋、螺丝柱等结构，防止遮挡探测视场。

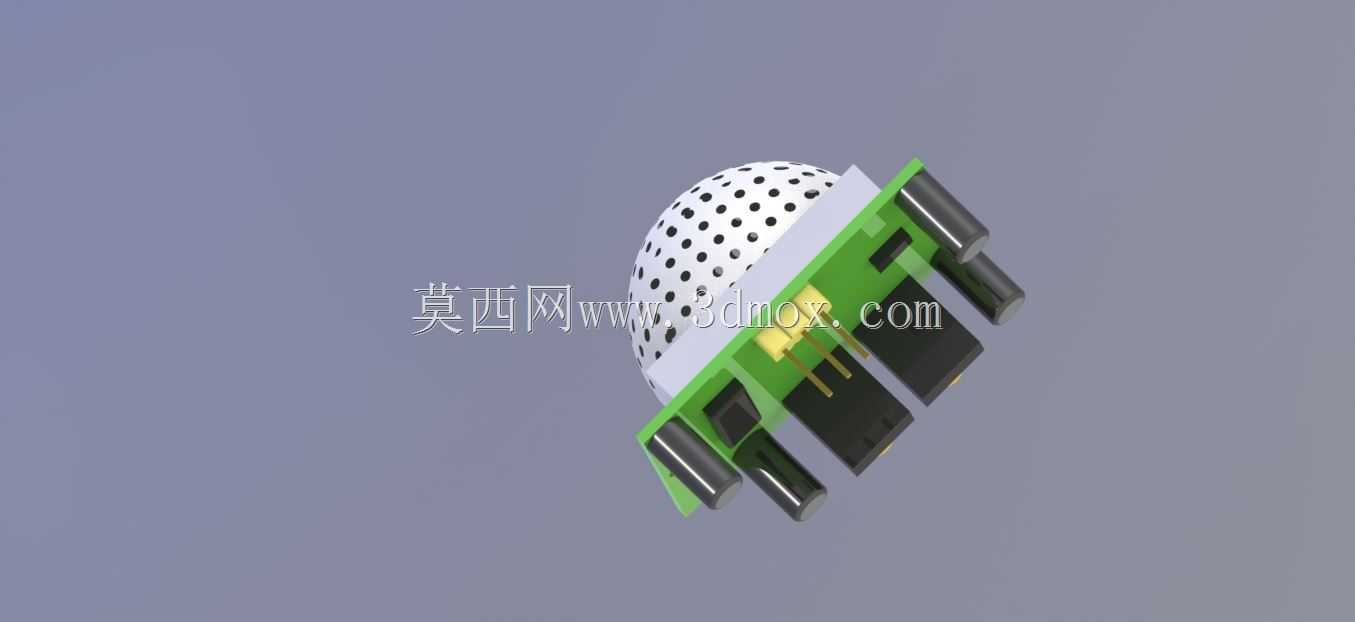

实际做结构适配的时候还要注意，模块的探测视场角是120度锥形范围，安装时透镜的中心法线要对准需要探测的核心区域，倾斜角度偏差不要超过15度，否则会出现近距盲区或者远距灵敏度不足的问题。另外PCB板上的三个直插排针分别对应电源、信号输出、接地引脚，布线时要将信号走线远离电源回路的大电流走线，避免电源纹波串入信号端引发误触发。很多做消费类感应产品的工程师会在透镜外围加一圈黑色的遮光泡棉圈，泡棉圈的高度比透镜顶面高0.5mm，一方面可以压紧透镜避免运输过程中松动移位，另一方面可以阻挡外壳内壁反射的杂散红外信号，进一步降低误触发概率。

从结构建模的细节来看，透镜表面的通孔排布是按照菲涅尔透镜的光学分区做的，每个分区的通孔角度都对应敏感元的接收角度，建模时不能随意更改孔位的排布密度，否则会直接影响探测距离与视场范围。下方的PCB板厚度为1.6mm，是标准的电路板厚度，板上的元件焊盘位置都按照实际元件的封装尺寸预留了间隙，不会出现元件干涉的问题。四个支撑柱采用ABS材质注塑成型，柱身的定位凸台刚好卡入PCB的安装孔内，不需要额外打胶就能固定PCB的位置，方便生产组装时的快速对位。

这类模块在工业场景里也有不少应用，比如自动化设备的安全区域感应，当操作人员进入设备的危险作业范围时，模块触发信号让设备暂停运行，不过工业场景使用时需要在模块外围增加防水防尘的透红外罩，防护等级要达到IP65以上，避免车间里的粉尘、水汽侵入电路部分引发故障。不管是民用还是工业场景，这类PIR模块的结构核心都是围绕保证红外信号接收稳定、降低干扰、方便安装这几个点展开，建模时把这些结构细节还原到位，后续做整机结构适配的时候就能减少很多反复改模的问题。
