小型伺服执行器结构三维设计

项目分类:3D模型 发布时间:2021-10-25 ID:335967
  • 小型伺服执行器结构三维设计
  • 小型伺服执行器结构三维设计
  • 小型伺服执行器结构三维设计
  • 小型伺服执行器结构三维设计

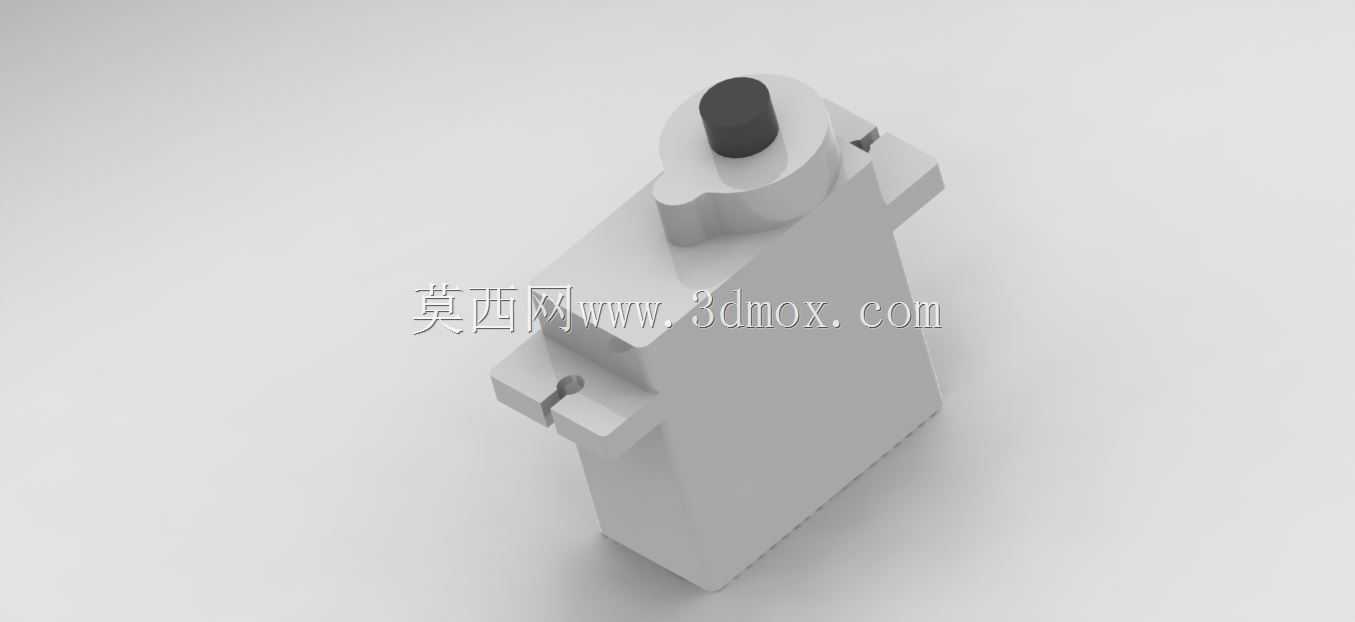

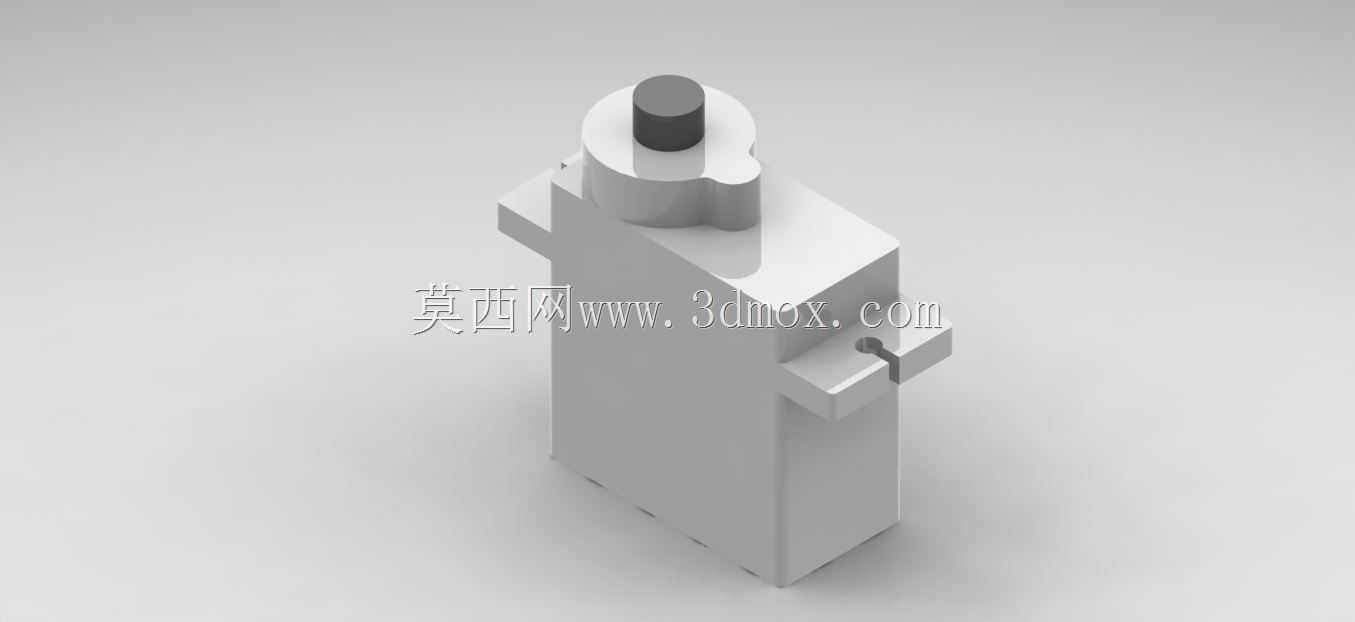

在桌面级自动化设备、小型机器人关节、航模舵面控制、精密定位工装这类对安装空间有严格限制的场景里,这类小规格伺服执行器的应用占比极高,很多做小型非标设备的工程师在选型阶段,最先卡壳的往往不是扭矩参数,而是安装边界的匹配度——毕竟很多紧凑布局的工位里,留给驱动元件的空间往往是抠出来的,差几毫米就会和周边结构产生干涉。这款伺服的结构设计走的是极简集成路线,没有冗余的外凸结构,主体采用近似方柱的壳体造型,这种造型的好处非常直接:一是在做安装座设计的时候,不需要为异形曲面做复杂的仿形定位,直接用直角靠面就能完成周向防转,加工安装座的时候只需要铣出对应尺寸的方槽,就能把壳体嵌进去,省去了额外的定位销设计;二是方柱形的壳体在排布内部减速齿轮组、控制电路板、驱动电机本体的时候,空间利用率比圆柱形壳体高很多,不会出现边角空间浪费的情况,这也是同扭矩规格下它的体积能做的更小的核心原因。输出端采用的是顶部伸出的圆柱轴结构,轴侧带一个定位凸台,这个凸台不是多余的设计,很多新手工程师在做舵盘连接的时候,容易忽略周向定位的可靠性,靠顶丝硬锁的话,频繁正反转很容易出现轴和舵盘打滑丢步的问题,这个凸台刚好可以卡入舵盘对应的缺口里,配合轴端的锁紧螺丝,能传递更大的冲击扭矩,不会出现回转间隙变大的问题。输出轴的伸出长度做了严格控制,刚好满足标准舵盘的安装深度,不会因为轴伸过长导致安装后整体高度超差,也不会因为轴伸过短导致舵盘锁紧不牢。壳体侧面预留的两个凸耳结构是用来做侧面固定的,很多安装场景里没有空间从底部锁螺丝,就可以通过这两个凸耳的安装孔,从侧面把伺服锁在安装立板上,两种安装方式的兼容性,让它能适配更多的设备布局,不用为了固定方式额外做转接件。从内部结构的排布逻辑来看,驱动电机本体布置在壳体下半部分,重心靠下,安装之后整体的重心更贴近安装面,设备高速运动的时候不会因为重心偏高产生额外的振动,这一点在做快速往复运动的机构里尤为重要——很多小型分拣摆杆机构,动作节拍能到每秒3次以上,如果驱动元件重心偏高,摆杆启停的时候会产生明显的晃动,长期运行还会导致安装螺丝松动。减速级采用的是金属齿轮组排布,从电机轴的高速级到输出轴的低速级,齿轮的模数逐级放大,既保证了减速比能满足扭矩输出要求,又不会因为齿轮尺寸过大撑大壳体体积,控制电路板集成在电机和输出端之间的空腔里,电位器或者磁编码器直接和输出轴末端同轴连接,能直接采集输出轴的实际转角,不会因为齿轮间隙导致位置反馈出现误差,这也是它能实现精准位置控制的结构基础。做三维建模的时候,这类元件的外形尺寸还原度直接影响后续整体装配的干涉检查结果,尤其是安装孔的位置度、输出轴的同轴度、壳体各个面的平面度这些关键尺寸,必须和实际选型样本的参数完全对应,不然等到加工完安装座才发现尺寸对不上,返工成本会非常高。很多工程师在做虚拟装配的时候,容易忽略伺服出线端的空间预留,这款伺服的出线端做在壳体侧面的凹槽位置,布线的时候线缆可以顺着凹槽走,不会凸出于壳体表面,在做紧凑布局的时候,不用为线缆预留额外的避让空间,这也是结构设计细节里考虑到实际装配需求的地方。在实际使用场景里,这类小伺服常用来做小型物料的分拣拨杆、3D打印机的挤出机构送料驱动、小型机械臂的关节转动、航模的舵面控制、精密测试设备的风门调节,这些场景的共同特点是负载不大,但对位置控制精度、安装体积、响应速度有较高要求,它的结构设计刚好匹配这些需求,没有多余的功能冗余,也没有在核心性能上做妥协。从安装边界来看,壳体的各个棱边都做了小尺寸的倒角,既不会因为锐边划手,也不会在安装的时候因为棱边的毛刺导致装配卡滞,输出轴顶端的倒角方便舵盘的快速套装,不用反复对齐就能把舵盘套到位,这些细节虽然不影响核心性能,但在实际装配的时候能节省不少调机时间。
