1602字符型液晶显示模组结构设计

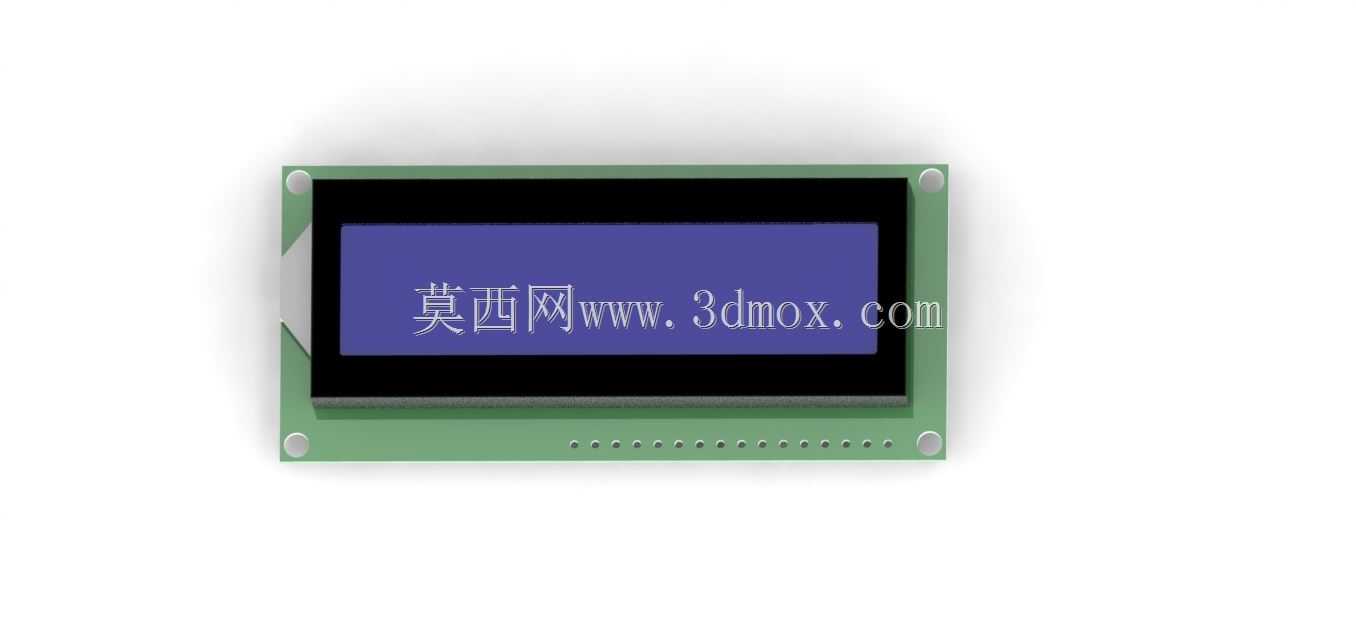

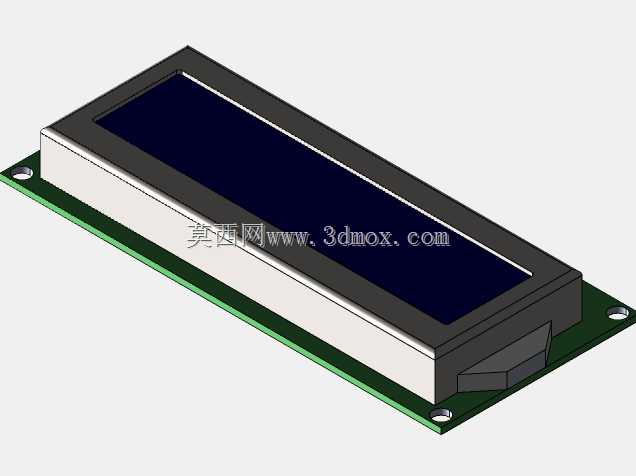

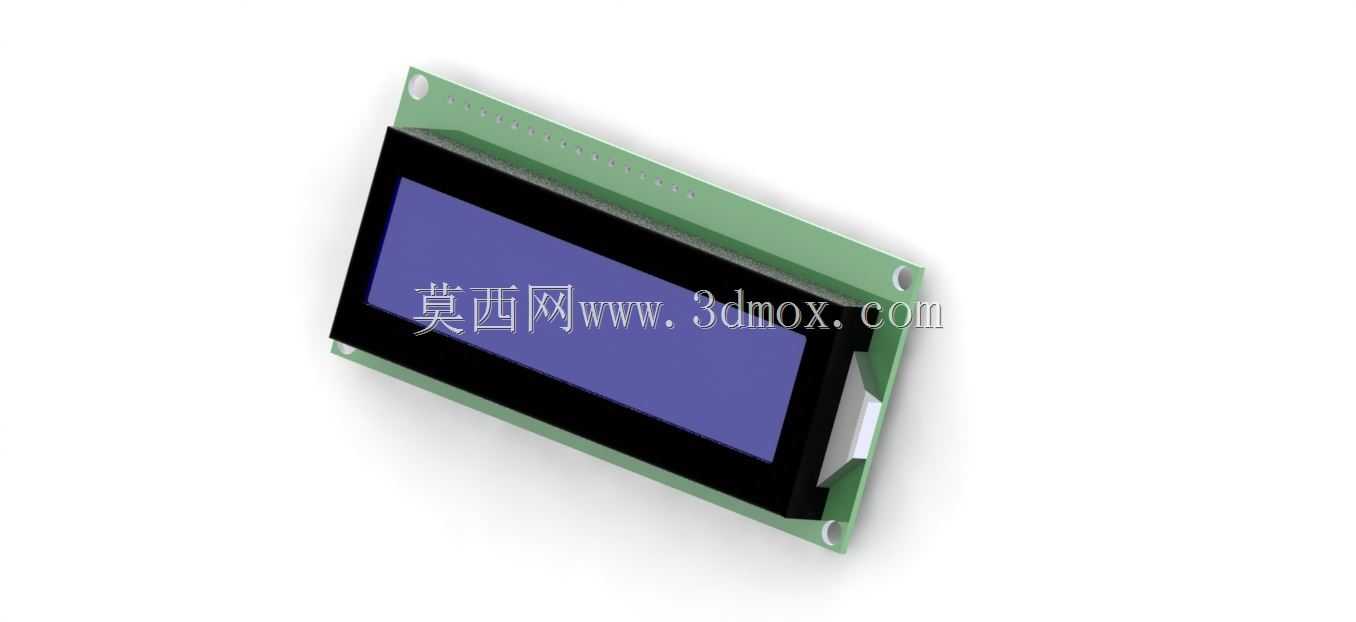

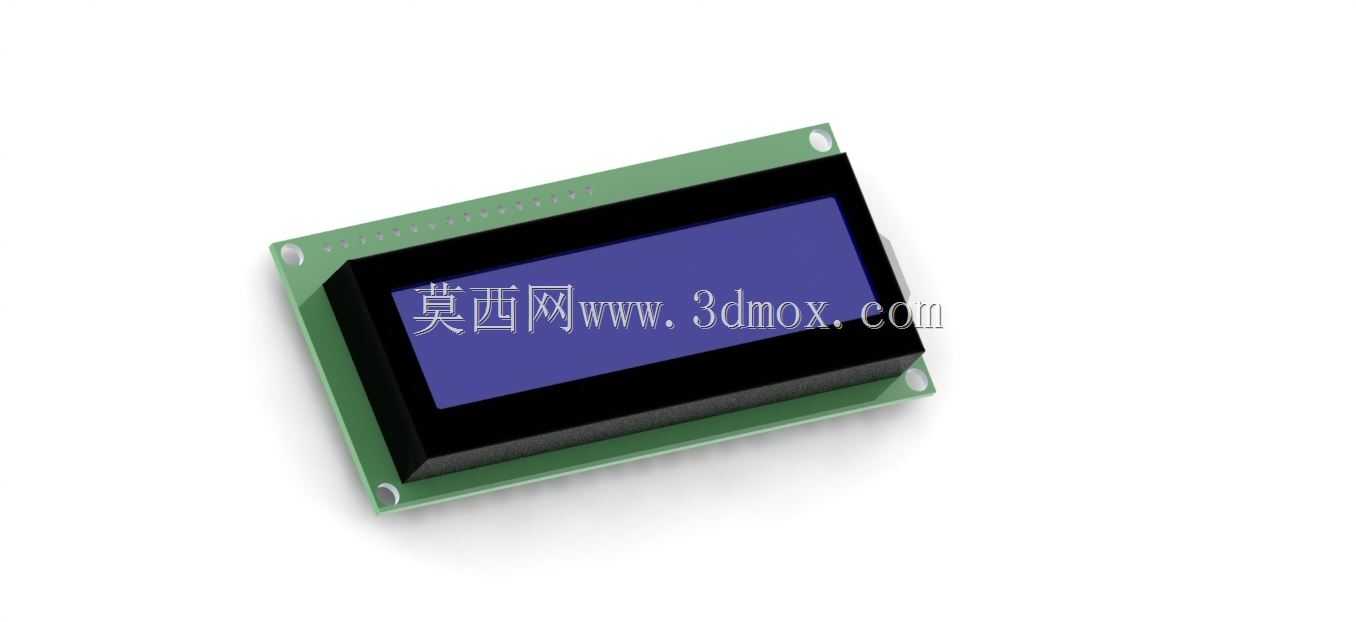

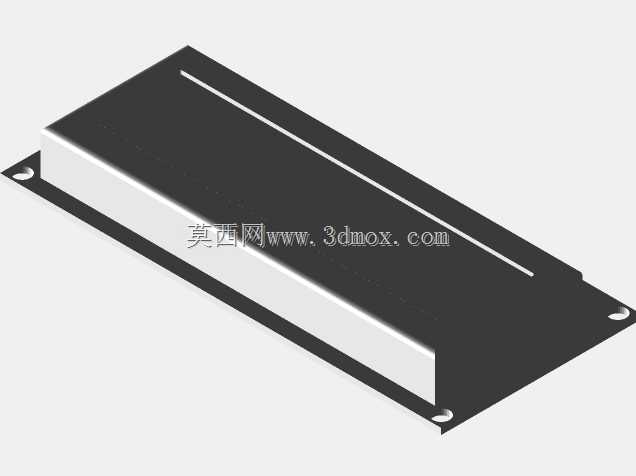

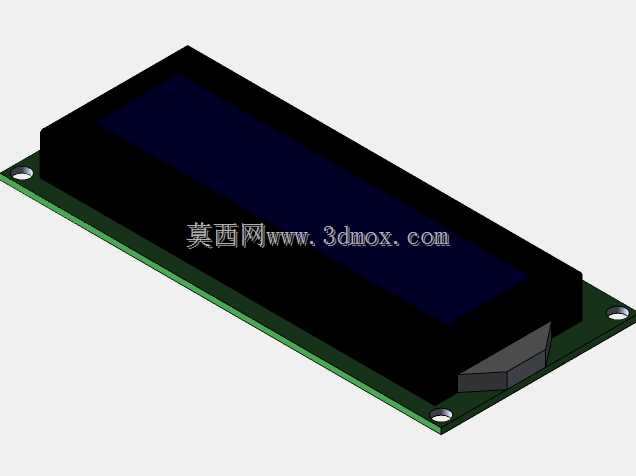

在嵌入式控制、小型工业检测设备、教学实验装置、家用小型电控终端这类场景里，字符型液晶显示模组是承担人机信息交互最基础的部件，不需要复杂的图形渲染能力，仅靠固定字符点阵就能输出设备运行参数、状态提示、操作指引这类文本信息，相比段码屏能承载更多信息，相比彩屏又有功耗低、驱动简单、成本可控的优势，是很多入门级电控设备的首选显示方案。这款16x2规格的字符液晶，核心显示区域能同时显示两行、每行16个ASCII字符，足够覆盖绝大多数小型设备的信息展示需求，比如温控器的实时温度与设定值、小型PLC扩展模块的IO状态、实验板的调试输出信息、门禁设备的操作提示，都能通过这块屏幕完成信息传递，不需要额外扩展显示单元就能满足基础交互要求。从结构设计层面看，整个模组采用分层堆叠的装配逻辑，最底层是绿色FR-4玻纤电路板，板载驱动控制芯片、背光供电电路、引脚排针接口，四个角预留了直径3mm左右的安装固定孔，安装孔中心距匹配行业通用的1602模组安装规范，不管是直接用铜柱固定在设备壳体内部的安装柱上，还是通过排针直接插焊在主控电路板上，都能保证安装位置的兼容性，不会出现孔位对不上、接口错位的问题。电路板上方通过卡扣结构固定黑色的ABS塑料支撑边框，边框一方面把液晶玻璃层压紧固定在电路板上，保证液晶层与板载驱动电路的斑马条导电连接稳定，避免设备震动时出现接触不良、显示缺划的问题，另一方面边框高出液晶玻璃表面0.8mm左右，能在屏幕正面受到外力挤压时起到防护作用，避免压力直接作用在脆弱的液晶玻璃上导致碎裂漏液。液晶玻璃层下方集成了蓝色背光板，采用侧入式LED背光设计，背光均匀度覆盖整个显示区域，不会出现边角偏暗、中间过亮的问题，在光线不足的设备舱内部或者夜间使用场景下，也能清晰看清屏幕上显示的字符内容，背光供电与显示驱动供电分离设计，工程师在做低功耗设备设计时，可以单独控制背光的通断，在不需要显示的时候关闭背光降低整机功耗。整个模组的外形尺寸控制在80mm长、36mm宽、12mm厚的范围内，厚度方向的尺寸预留了足够的装配余量，不会因为壳体内部空间局促出现装配干涉，屏幕正面的显示区域开窗尺寸刚好匹配两行字符的显示范围，边框的遮光设计能避免背光从屏幕边缘漏光，影响显示效果。接口端采用标准的16脚单排排针设计，引脚定义完全兼容行业通用的1602驱动时序，不管是采用8位并行驱动还是4位并行驱动方式，都能直接匹配市面上绝大多数MCU的IO口驱动逻辑，不需要重新做驱动程序的适配，能大幅缩短产品开发周期。在做设备结构设计时，需要注意屏幕正面与壳体显示开窗的配合间隙，一般预留0.3-0.5mm的间隙，避免壳体加工误差导致屏幕被挤压，同时在屏幕与壳体之间可以加装薄的EVA泡棉胶条，一方面起到防尘作用，避免设备使用环境中的粉尘从缝隙进入屏幕内部附着在液晶表面，另一方面也能缓冲设备运输过程中的震动，避免屏幕与硬接触的壳体产生碰撞损伤。另外在安装固定时，四个角的固定螺丝不要锁得过紧，避免电路板受力变形导致斑马条接触不良，出现显示乱码、缺行的问题，一般锁付扭矩控制在0.2N·m左右就足够保证固定强度。这款模组的结构设计完全遵循行业通用的互换标准，不管是替换老旧设备上损坏的同规格屏幕，还是在新设备开发中直接选用，都不需要额外修改结构安装尺寸与驱动电路，能有效降低设计与物料选型的成本，对于做小型电控设备、嵌入式开发装置的结构工程师来说，是非常成熟的标准化显示部件，不需要从零开始做屏幕的结构设计，直接套用通用安装尺寸就能完成整机的结构布局。
