家用240V导轨式四排模块配电调度板

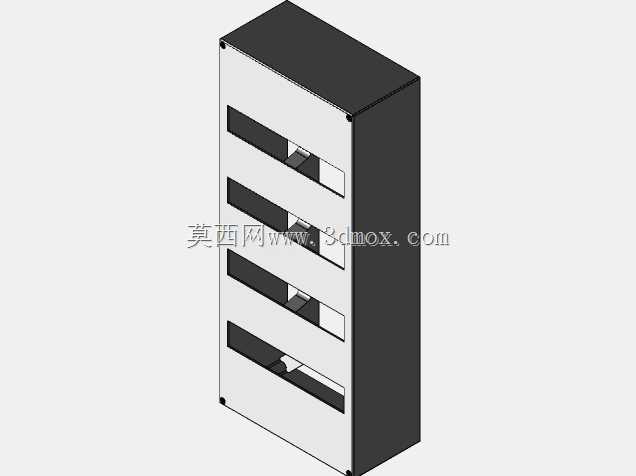

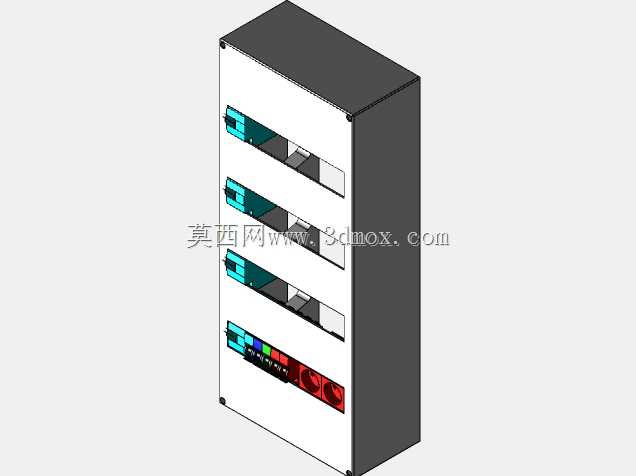

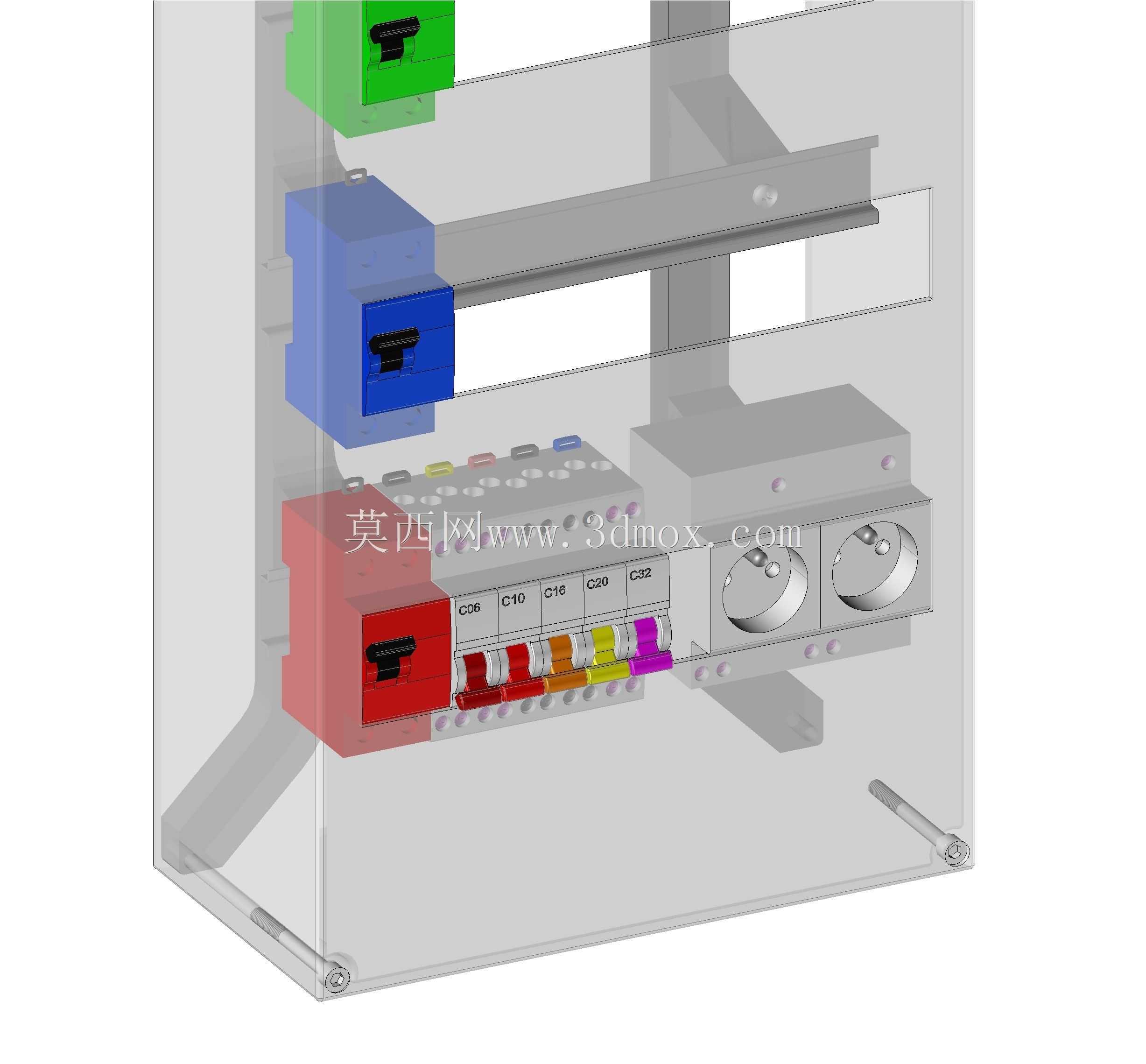

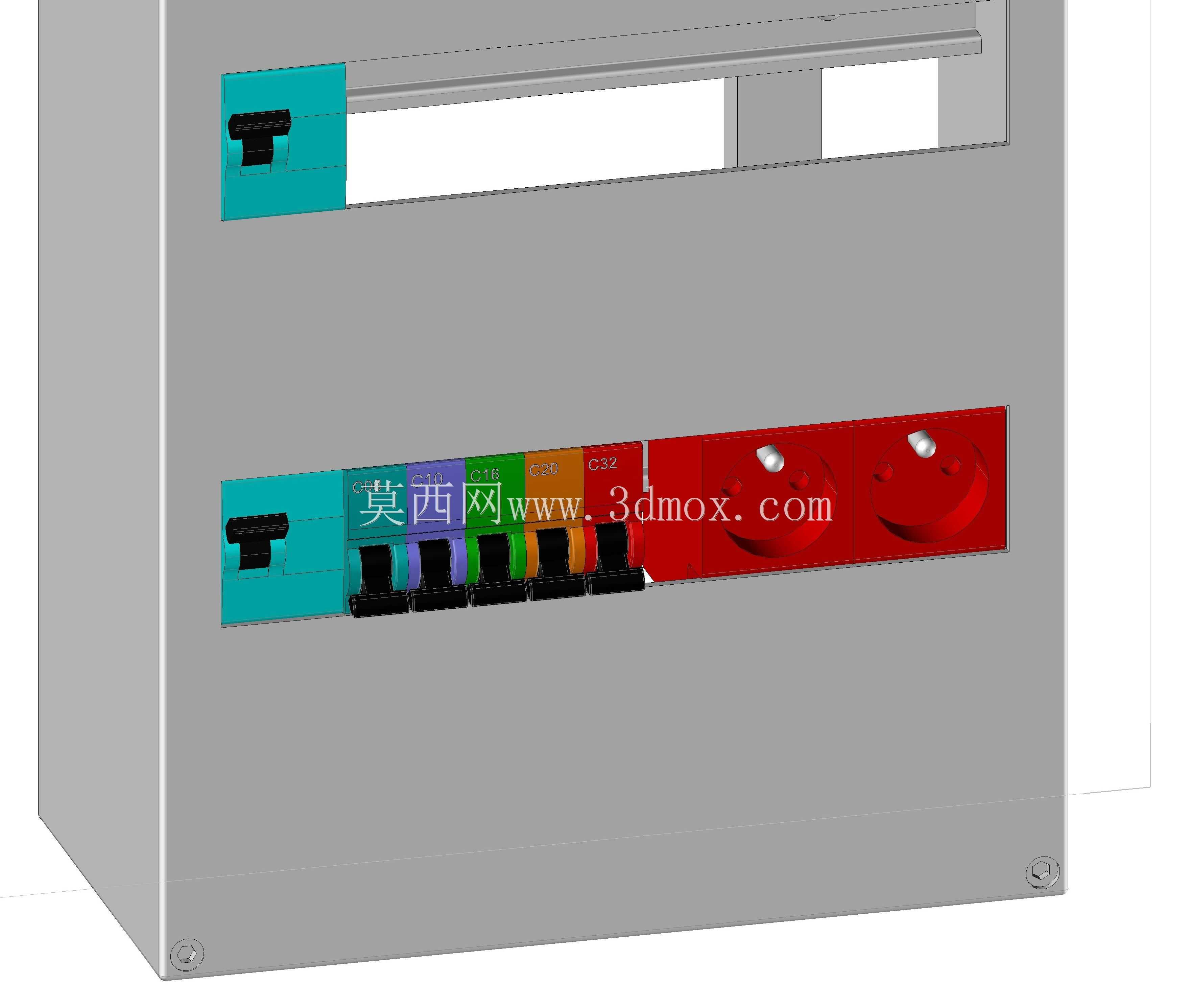

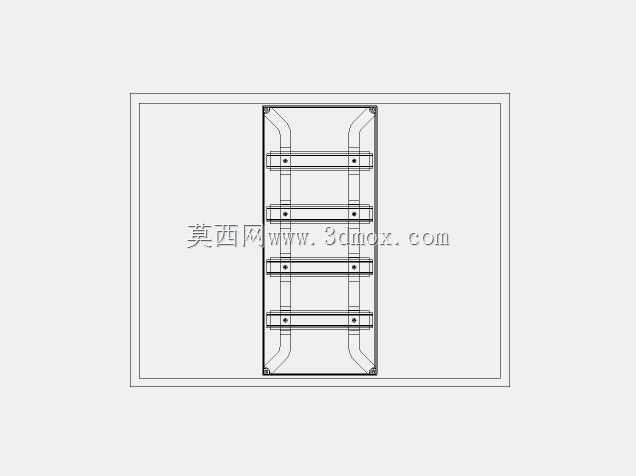

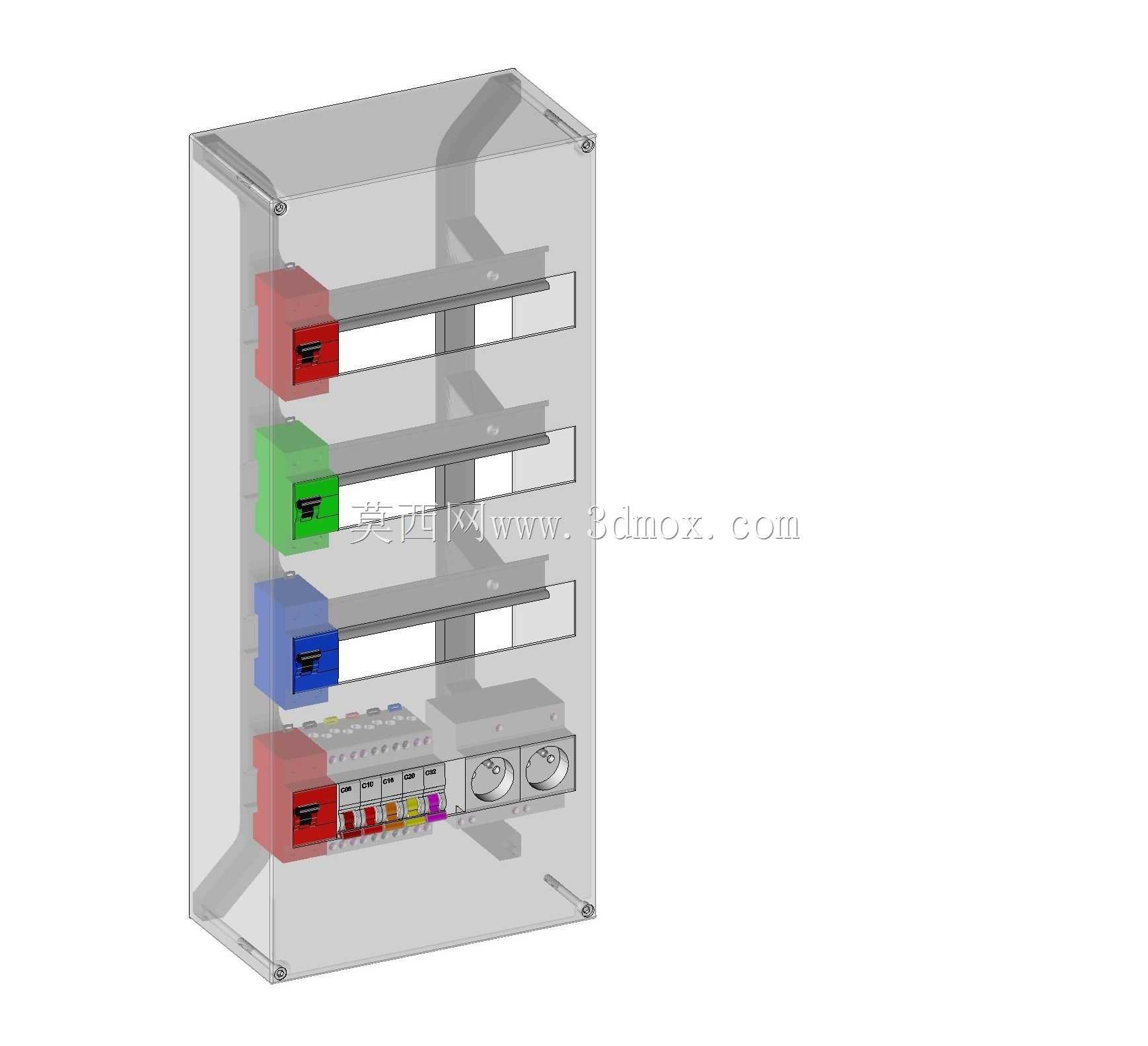

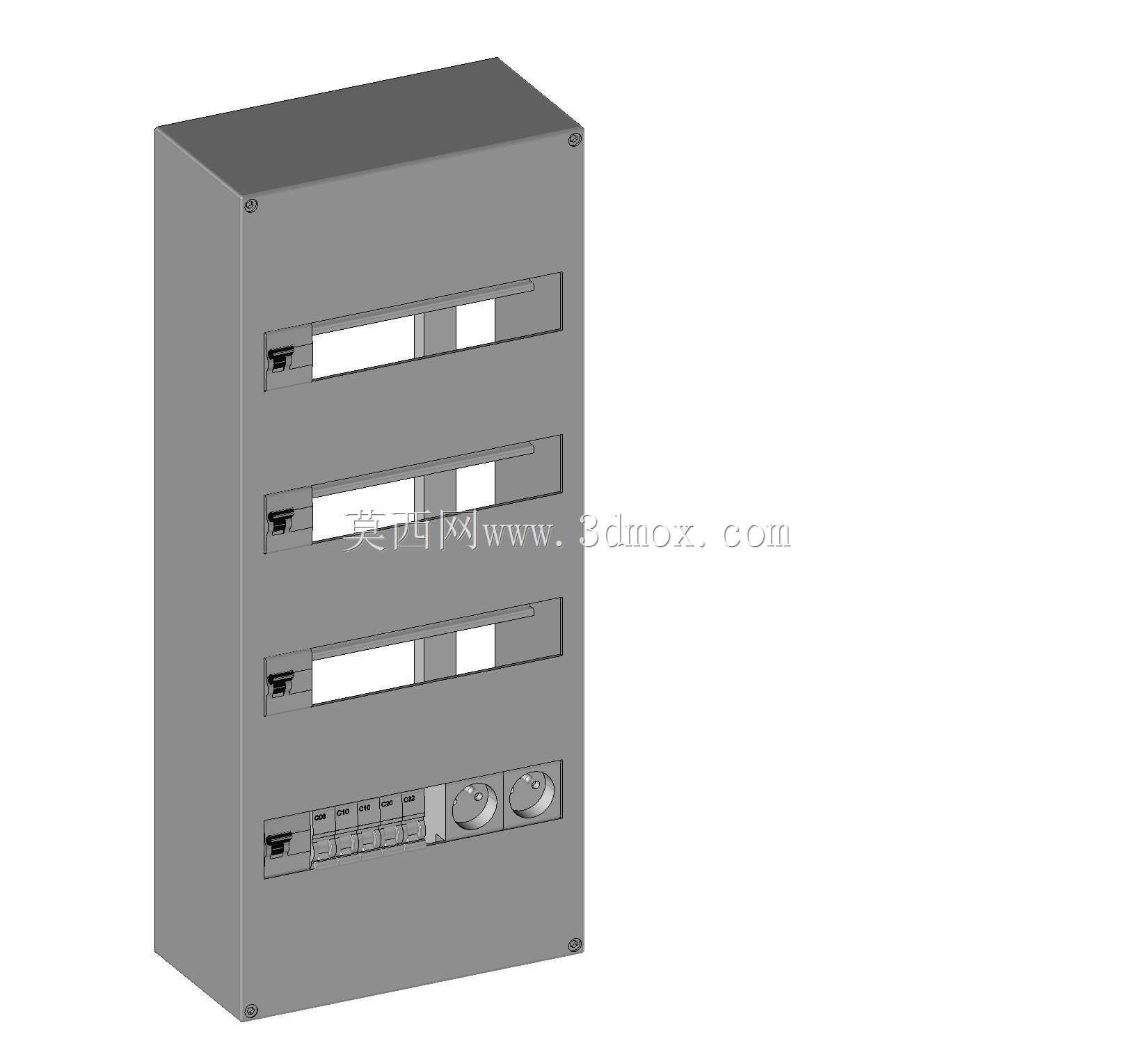

在民用低压配电场景里，这类适配240V家用供电体系的导轨式配电调度板，是户内配电回路梳理、负荷分配的核心承载部件，日常多用于家装强电箱、小型商用工位配电、临时活动供电点位的配电集成，替代传统零散排布的空开安装位，把多回路的分断、供电调度功能整合到统一安装结构里，避免零散器件安装带来的走线混乱、维护排查困难的问题。这款调度板采用四排排布的模块安装位设计，总共可容纳13个标准配电模块，适配市面上主流的模数化配电器件，包括微型断路器、漏电保护模块、隔离开关、信号指示模块等，不同回路的模块可以按功能分区排布，比如照明回路、插座回路、大功率家电回路可以分排布置，后期排查故障时能快速定位对应回路，不用在密集的单排器件里翻找标识。安装结构上完全适配DIN 35mm标准导轨，这是目前低压配电领域通用的安装标准，不管是嵌入墙体的暗装配电箱，还是明装的壁挂式配电箱体，只要预装了标准35mm导轨，就可以直接卡装固定，不需要额外打孔制作定制安装支架，安装时先把调度板的卡簧对准导轨上沿，按压下沿听到卡扣卡入的声响即可完成固定，后期如果需要调整器件排布或者更换调度板，只需要拨开卡簧就能整体取下，比螺丝固定的结构维护效率高很多。外形尺寸上整体长宽高为270mm、635mm、135mm，这个尺寸边界是经过实际安装场景校核的，270mm的深度刚好匹配常规家装暗装箱的预埋深度，不会出现箱体盖合不上、突出墙面的问题；635mm的宽度对应四排模块的排布空间，每排预留了足够的接线操作空间，不会因为模块间距过小导致接线时导线弯折半径不足、绝缘层破损的风险；135mm的高度方向预留了进出线的走线空间，上下两端都预留了穿线孔位，主进线可以从箱体上端引入，分回路出线从下端引出，强弱电如果有同箱布置需求的话，还可以在侧边预留的分隔槽加装隔离挡板，避免强电对弱电信号产生干扰。设计过程中首先考虑的是家用场景的使用安全性，安装板的主体采用绝缘阻燃材质，模块安装位的卡位公差控制在0.2mm以内，确保模数化器件卡入后不会出现松动、移位的情况，避免长期使用过程中器件受震动脱落导致接触不良。不同功能分区的模块位做了颜色区分标识，比如主进线位采用醒目的红色标识，照明回路位采用青绿色标识，插座回路位采用多色分区标识，施工人员接线时可以快速对应功能区，减少接错回路的概率。实际使用时，主进线接入调度板的主进线端子后，通过内部的汇流排把电力分配到各个模块位，每个模块位的接线端子都预留了足够的导线压接空间，可适配6平方及以下的铜芯导线，满足家用最大10kW左右的负荷承载需求，四排排布的结构让导线可以分层走线，强电进线和出线分属不同的走线层，不会出现导线交叉堆叠的情况，降低了长期使用过程中导线过热引发安全隐患的概率。和传统单排排布的配电安装板相比，四排结构在相同的箱体宽度下能容纳更多的配电模块，适合回路数较多的大户型住宅、小型办公场所使用，不需要额外增加配电箱的数量，减少了墙面开孔的面积，也降低了配电施工的成本。安装边界的校核上，除了导轨适配的尺寸，还考虑了器件操作的空间预留，每个模块的手柄操作方向都预留了不小于20mm的操作空间，后期跳闸复位时不需要拆卸其他部件就能直接操作手柄，维护时的操作便利性有足够保障。调度板的边角都做了圆角钝化处理，避免施工安装过程中锋利的边角划伤施工人员，表面没有多余的凸起结构，不会积灰，日常清洁维护也很方便。
