家用240V导轨式C32微型断路器结构

项目分类:3D模型 发布时间:2021-10-25 ID:335985
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构
  • 家用240V导轨式C32微型断路器结构

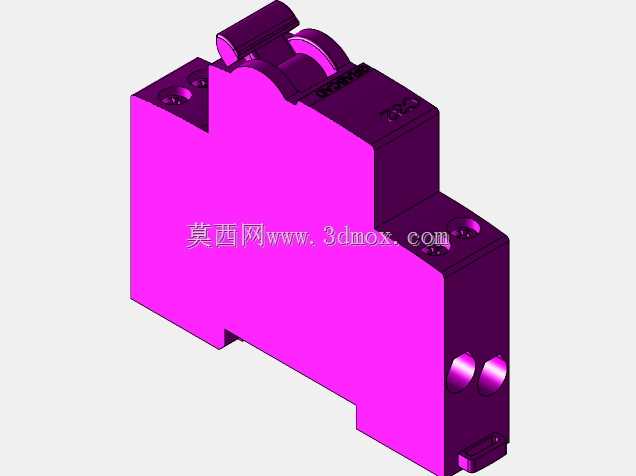

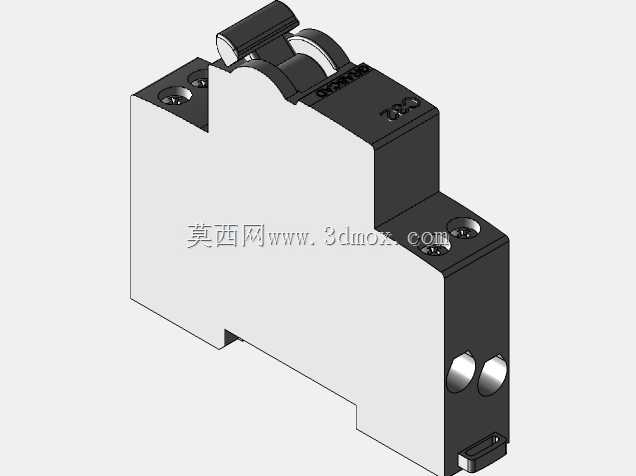

日常民用配电场景里,这类单极微型断路器是终端配电回路最常见的保护器件,主要承担240V单相交流回路的过载与短路保护职能,常见于普通家庭入户后的照明、插座回路前端,也会批量装配在小型办公场所、沿街商铺的终端配电箱内,作为末端回路的分断与保护单元。从安装适配性来看,这款产品完全遵循DIN 35mm标准导轨的安装规范,这也是当前终端低压电器通用的安装基准,建模时特意还原了壳体背部的导轨卡扣结构,卡扣的弹性行程、卡入导轨后的限位凸起都做了等比例还原,实际装配时不需要额外紧固件,只需将断路器背部卡扣对准导轨上沿按压,卡扣自动回弹卡紧即可完成固定,单台产品的宽度对应1个标准模数宽度,也就是18mm,在配电箱内排布时,多台断路器并排安装不会出现尺寸干涉,进出线端的接线螺钉位置也和行业通用的母排间距匹配,既可以单独用硬线压接,也能配套梳状母排实现快速批量接线,大幅减少现场装配的接线工时。

从功能结构设计来看,这款C32额定电流等级的断路器,内部集成了双金属片过载脱扣机构与电磁式短路脱扣机构,建模时虽然展示的是外观装配体,但外部的结构特征完全对应内部机构的布局:操作手柄的行程角度对应分闸、合闸、脱扣三个位置的状态,手柄处于合闸位置时,内部动触头与静触头闭合,回路导通;当回路中出现长时间超过32A的过载电流时,双金属片受热弯曲推动脱扣机构动作,手柄跳至脱扣位置切断回路,避免线路长期过载发热引发绝缘老化甚至起火;当回路出现短路大电流时,电磁脱扣器的衔铁瞬间吸合,直接推动脱扣机构在毫秒级时间内分断触头,切断短路电流,避免故障范围扩大。进出线端的接线端子采用压线框结构,适配1-6平方毫米的铜芯导线,接线螺钉的槽型为十字槽,匹配电工常用的十字螺丝刀操作,端子处的隔弧结构延伸至壳体外侧,避免多台断路器并排安装时,接线端的裸露带电部分距离过近引发电气间隙不足的问题。

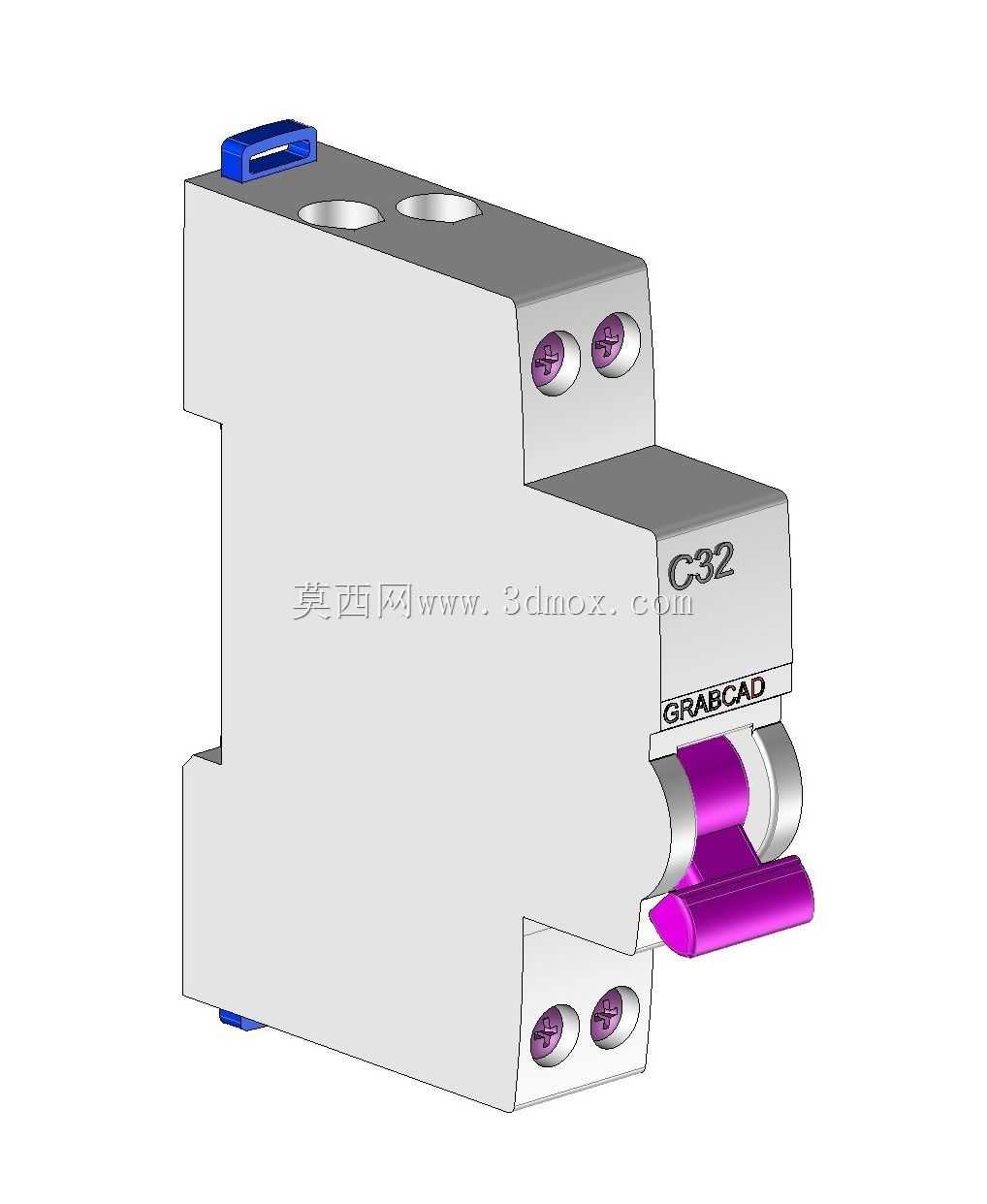

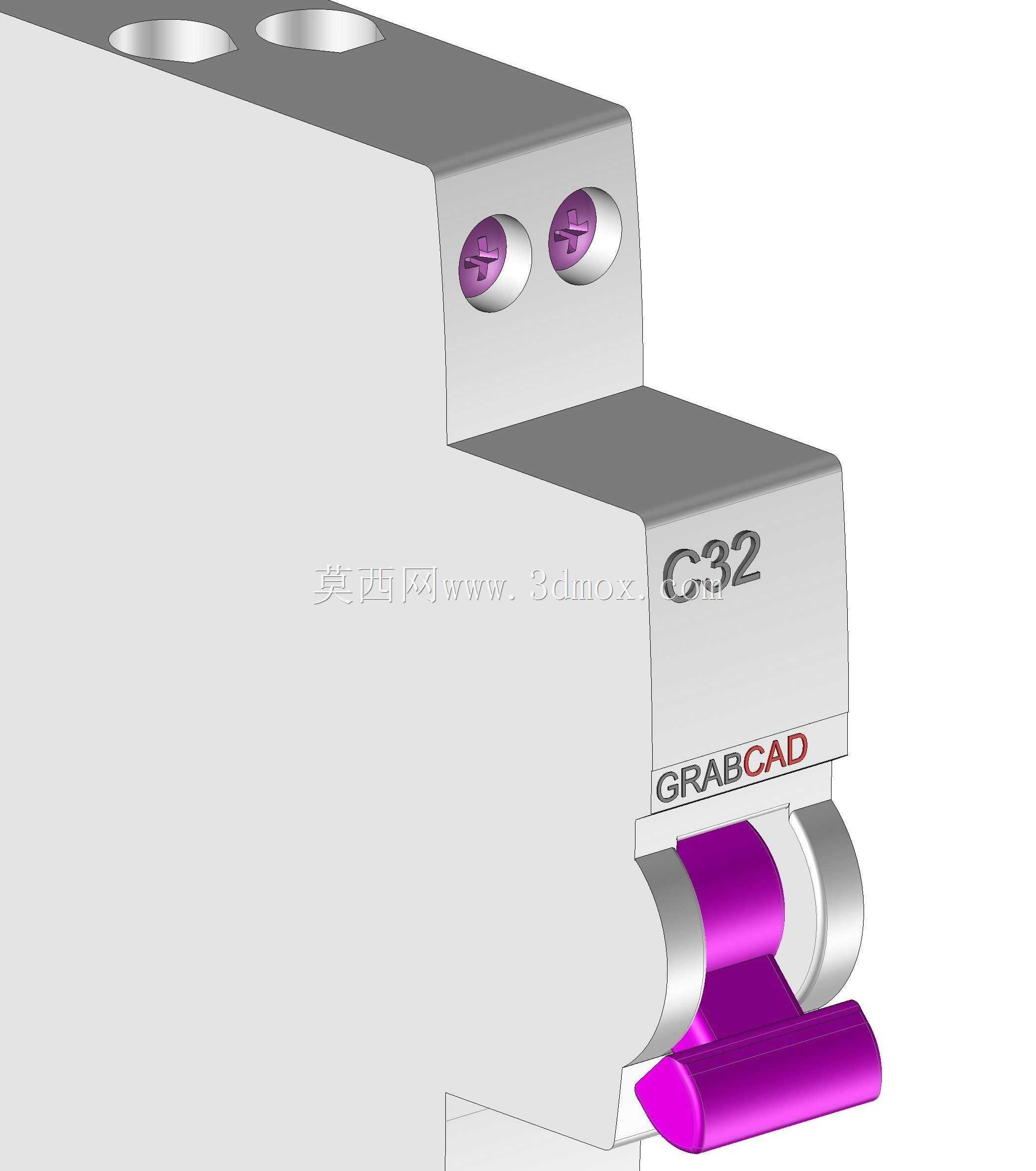

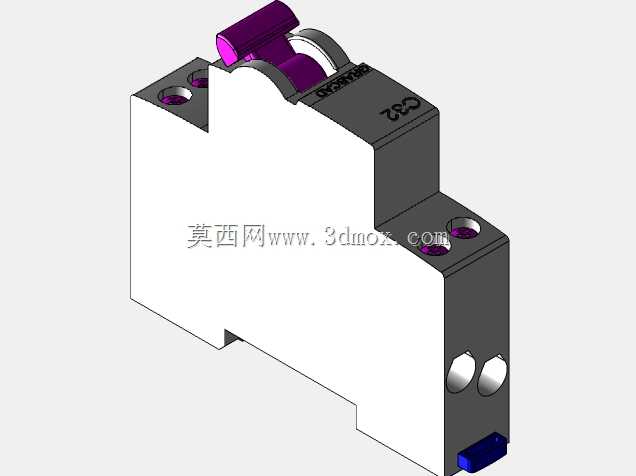

外观结构上,壳体采用阻燃热固性塑料注塑成型,建模时还原了壳体表面的合模线、标识印刷区域,正面的C32标识清晰标注了脱扣特性与额定电流,C型脱扣特性意味着这款断路器的瞬时脱扣电流范围是5-10倍额定电流,适配家用场景中照明、普通家电这类启动电流不大的负载,不会因为家电启动时的短时冲击电流出现误脱扣。壳体上下两端的接线孔位做了倒角导向设计,现场接线时导线不需要刻意对准就能顺利插入接线端子,降低现场施工的操作难度。操作手柄的表面做了防滑纹理,手动分合闸操作时不易打滑,手柄的颜色采用辨识度较高的紫色,和常规断路器的红、黑手柄形成区分,方便运维人员在多回路配电箱内快速识别对应回路。壳体顶部的蓝色卡扣是导轨锁止件,当断路器卡入导轨后,这个卡扣可以锁定卡扣位置,避免长期使用过程中受震动影响出现导轨松脱、断路器移位的问题,拆卸时只需用一字螺丝刀撬动这个蓝色卡扣,就能松开背部的导轨卡接结构,快速将断路器从导轨上取下,不需要拆卸整排母排或者相邻器件,后期运维更换十分便捷。

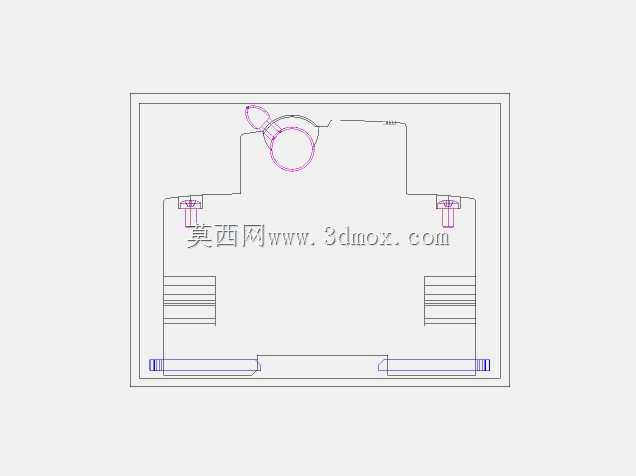

建模过程中,所有的安装边界尺寸都严格参照实物测绘数据:壳体总高度、深度都匹配常规终端配电箱的内部安装空间,不会出现断路器装入配电箱后箱门无法闭合的问题;进出线端的接线螺钉突出壳体的高度也做了还原,确保接线完成后导线压接部分不会超出壳体轮廓,不会和配电箱内的零排、地排或者其他元器件产生空间干涉。对于结构设计从业者来说,这个模型可以直接用于家用配电箱、小型终端配电柜体的装配布局仿真,验证排布间距、接线空间、操作手柄的操作可达性;对于电气选型人员来说,模型的外形尺寸、安装接口完全符合行业通用规范,可以直接导入配电系统的三维布局图中,不需要重新测绘建模,提升配电方案的设计效率。需要注意的是,这类微型断路器的分断能力匹配终端回路的短路电流水平,一般应用在入户容量10kW以内的单相配电场景中,不能用于主进线回路或者大动力负载回路,选型时需要匹配回路的计算电流、预期短路电流参数,确保保护特性与负载特性匹配,避免出现误动或者拒动的情况。
