家用240V导轨式四排模块配电调度装置

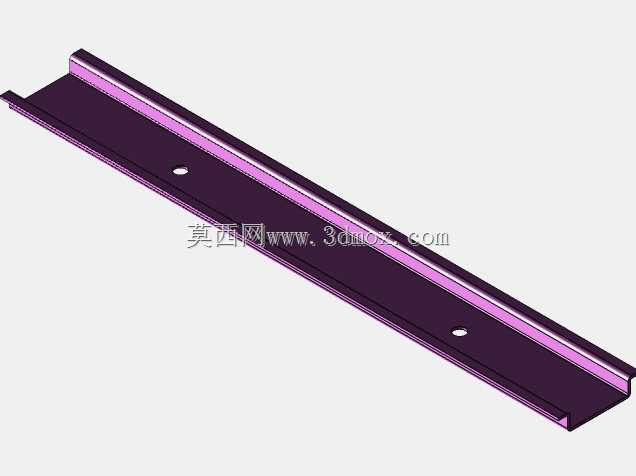

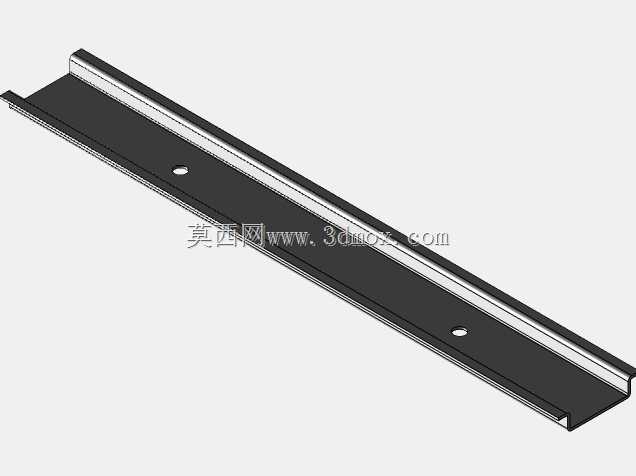

在民用住宅配电改造、小型办公场所配电布设这类场景里，这类适配240V市电的导轨式配电调度装置是末端配电的核心承载部件，日常承担着回路分断、过载保护、漏电防护这类核心配电功能，是入户配电之后连接各用电回路的关键节点。做这类装置的结构设计时，首先要锚定现场安装的通用标准，目前民用配电场景里DIN35mm导轨是全球通用的安装基准，所以整个装置的背部安装卡槽必须严格适配这个导轨尺寸，卡槽的卡扣弹性、卡入后的锁紧力度都要经过反复校核，既要保证安装时能顺利卡入导轨，又要避免长期使用受震动、温度形变影响出现松脱掉落的问题。

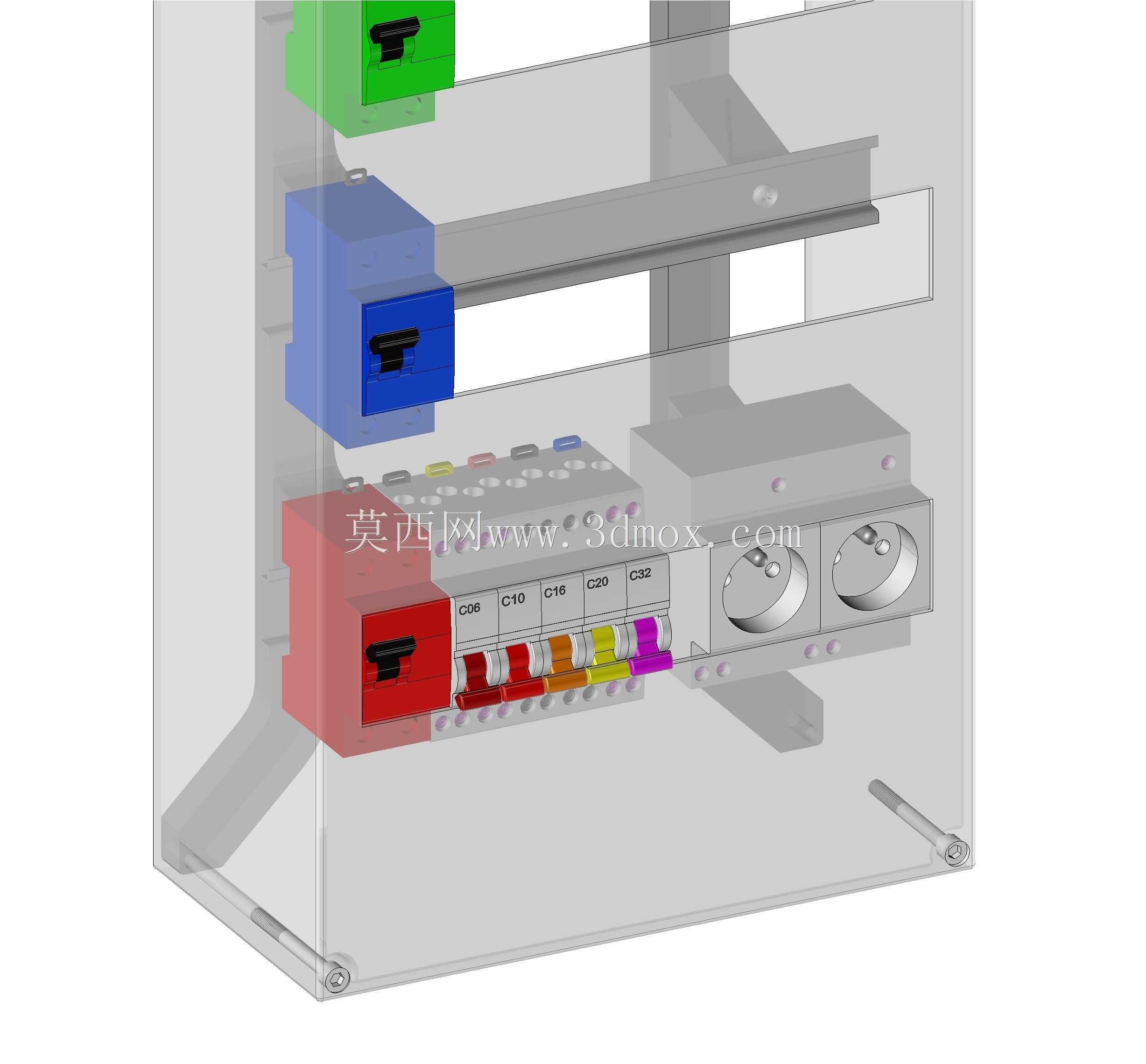

从结构布局来看，这款装置设置了四排模块安装位，总计可容纳13个标准模数化配电模块，这里的模块指的是日常常见的微型断路器、漏电保护器、浪涌保护器这类标准宽度的配电元件，每排的模块安装槽都做了统一的模数化间距设计，相邻模块之间的间隙控制在合理范围，既不会因为间隙过小导致模块拆装困难、散热空间不足，也不会因为间隙过大浪费柜体内部的安装空间。装置的整体宽度控制在250mm，这个尺寸是经过多场景适配验证的，常规的家用嵌入式配电箱、明装配电箱的内部安装宽度大多能兼容这个尺寸，不会出现装不进现有箱体的问题；整体高度625mm的设计，刚好匹配四排模块的排布高度加上底部独立功能区的安装空间，底部预留的独立安装位可以布置总进线开关、或者带操作按钮的特殊功能模块，就像图里展示的绿色带操作按钮的单元，这类单元一般是作为总控开关或者应急分断按钮使用，布置在最下方也符合日常操作的人机工程学，人员站立操作时不用抬手过高就能触碰到操作部件。

装置的厚度方向尺寸是103.5mm，这个尺寸要兼顾两个核心需求，一是内部的母排排布、接线空间要足够，常规的配电进线是6-16平方的铜芯线，出线是2.5-6平方的铜芯线，接线端子的弯曲半径、导线的排布空间都要留足，不能出现导线挤压、绝缘皮被结构件划破的隐患；二是要适配常规配电箱的深度，不管是明装还是暗装配电箱，内部净深一般都在120mm以上，103.5mm的厚度加上导线的弯曲余量，刚好能顺利装进箱体，不会出现箱门无法闭合的问题。

设计过程中还要考虑实际使用的散热需求，每排模块的上下位置都预留了对流通风的间隙，模块工作时产生的热量可以通过间隙形成的空气对流带走，避免局部温度过高加速元件老化。另外装置的外壳采用阻燃绝缘材质，结构上做了加强筋设计，既保证整体的结构强度，在安装模块、接线操作时不会出现壳体形变，又能满足电气绝缘的安全要求，避免带电部件外露引发触电风险。

在现场安装适配性上，除了背部的导轨卡槽，装置的进线端和出线端都预留了标准的接线孔位，孔位的位置对应每一排模块的接线端子，施工时导线可以直接顺着孔位接入端子，不用额外弯折导线找位置，能大幅提升现场施工的效率。同时各模块安装位都设置了统一的定位卡扣，模块卡入之后不会出现左右窜动的情况，保证母排和模块接线端的接触可靠性，长期使用也不会因为接触不良出现打火、过热的问题。

这类配电装置的设计核心是在有限的安装空间内，最大化利用导轨安装面积，同时兼顾操作便利性、接线安全性和散热可靠性，所有尺寸的设定都不是凭空而来，都是结合大量现场安装场景的实际反馈、现有配电元件的标准尺寸、通用配电箱的安装边界反复调整确定的，不管是新房配电施工还是老房配电改造，都能直接适配现有安装条件，不用额外对箱体或者导轨进行改造，能有效降低施工的复杂度和成本。
