发动机用多铰接孔传动连杆结构

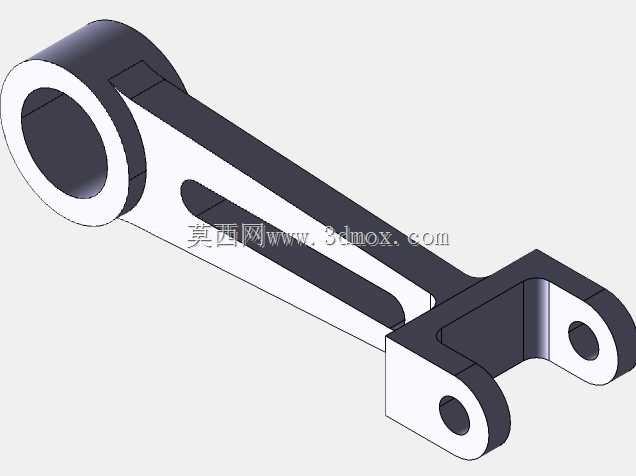

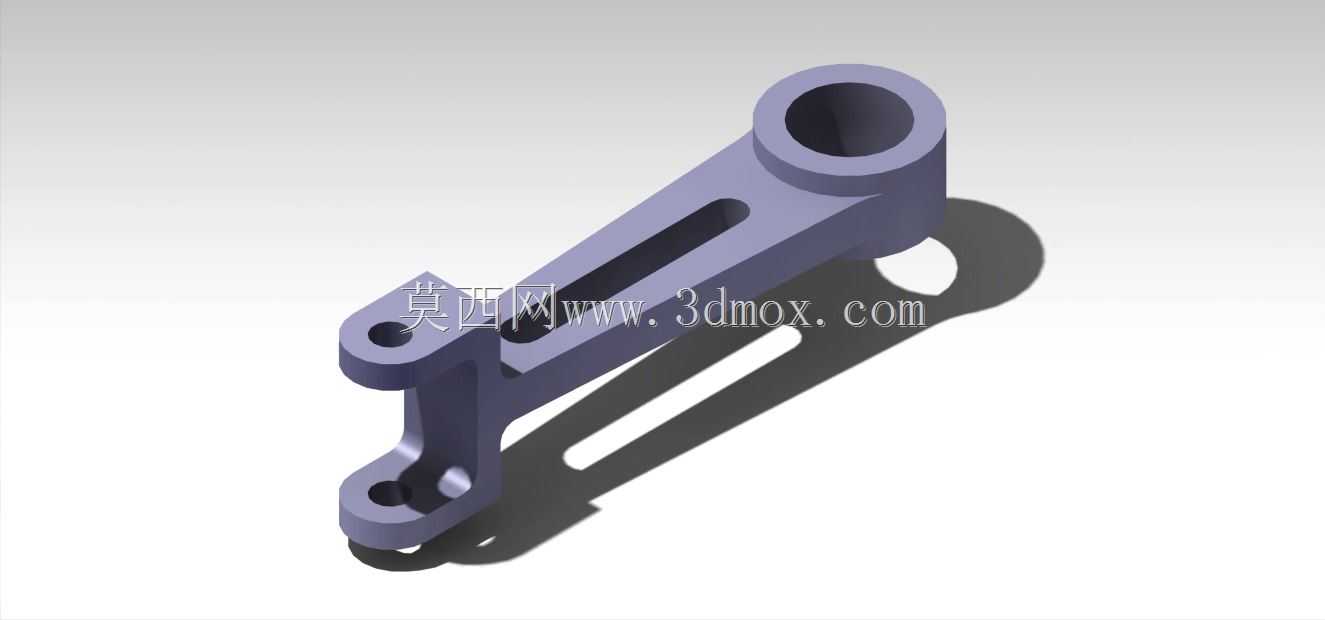

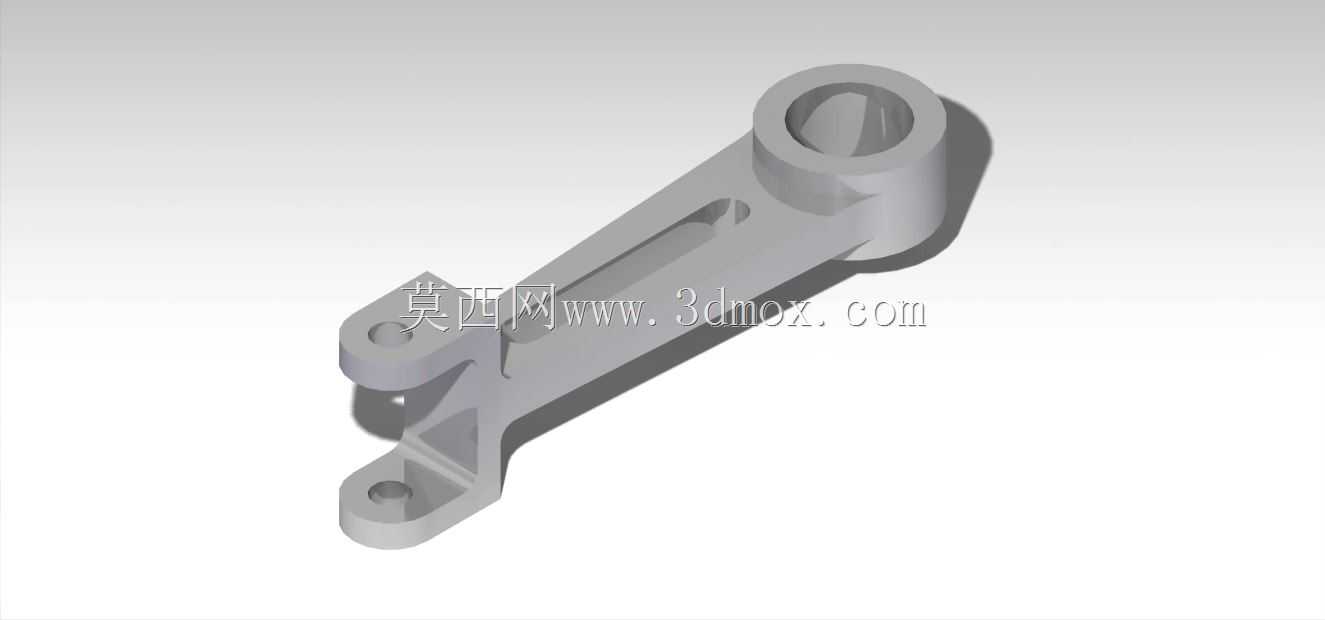

这款连杆结构主要适配内燃发动机的动力传输链路，在发动机曲柄连杆机构中承担活塞往复运动与曲轴旋转运动的转换衔接作用，日常工况下需要持续承受交变的燃气爆发压力、往复惯性力以及旋转离心力的复合作用，因此结构设计上优先保障受力路径的顺畅传递，避免应力集中区域的出现。从结构布局来看，杆身采用变截面斜置设计，并非等径直杆形态，靠近大端铰接孔的位置截面厚度逐步增加，匹配大端载荷更高的受力特性，小端位置设置两个同轴铰接孔，用于与活塞销组件或者气门传动组的摇臂轴配合，大端为整体式环形铰接孔，孔内壁预留了衬套安装的配合余量，安装时可压入铜基衬套降低铰接副的磨损速率，延长部件的维护周期。杆身侧面开设了长条形减重槽，在不削弱整体抗弯抗扭截面模量的前提下，尽可能降低连杆自身的往复运动质量，减少发动机高速运转时的惯性载荷冲击，减重槽的边缘全部做了R角过渡处理，避免机加工过程中产生的刀痕缺口成为疲劳裂纹的起始点。安装边界方面，大端铰接孔的中心与小端两个铰接孔的中心连线存在固定的夹角设计，并非同一直线排布，这个偏置角度是匹配发动机缸体内部的安装空间、活塞运动轨迹以及曲轴曲柄销的偏置量专门设定的，安装时需要严格对应孔位的朝向，无法反向装配，避免出现运动干涉。三个铰接孔的端面都设计了凸台结构，凸台的平面度要求控制在0.02mm以内，保证与配合件安装面的贴合度，减少连接螺栓受到的附加弯矩。杆身与各铰接孔的衔接位置全部采用大圆弧过渡，圆弧半径根据相邻位置的截面厚度做匹配设计，确保载荷从铰接孔传递到杆身的过程中应力分布均匀，不会在转角位置出现应力峰值。实际应用中，这类连杆除了适配传统内燃发动机的动力传输，也可用于通用动力设备的往复运动机构、小型空压机的曲柄传动结构中，只要铰接孔的中心距、安装孔位尺寸匹配，就可以直接替换对应工况的传动连杆部件。建模过程中，所有铰接孔的同轴度、孔中心距的尺寸公差都按照IT7级精度设定，符合机械加工的常规精度要求，不需要特殊的定制加工工艺，普通的数控铣削、镗削设备就可以完成毛坯的精加工，大端孔和小端孔的内表面粗糙度要求达到Ra1.6，满足衬套压装后的配合精度要求。杆身的壁厚设计经过受力校核，在承受最大爆发压力的工况下，杆身的最大变形量控制在0.05mm以内，不会因为形变导致铰接孔出现偏磨，影响传动效率。另外，小端位置的两个铰接孔之间设置了加强筋结构，筋板的厚度与杆身主体壁厚保持一致，提升小端双孔结构的整体刚性，避免两个孔在受力时出现相对位移，导致连接销轴出现卡滞或者异常磨损。整个连杆的外轮廓没有尖锐棱角，所有非配合面的棱边都做了倒钝处理，既可以避免装配过程中划伤操作人员，也能减少热处理过程中因为棱角效应产生的淬火裂纹。在发动机装配场景中，这款连杆的安装不需要额外的专用工装，只要按照常规的连杆装配工艺，先将小端与活塞侧的销轴连接，再将大端与曲轴曲柄销配合，按规定扭矩拧紧连接螺栓即可，装配完成后需要手动盘车检查运动全程是否存在卡滞、与缸体内壁或者其他周边部件是否存在干涉，确认运动轨迹顺畅后才可进入后续的装配工序。
