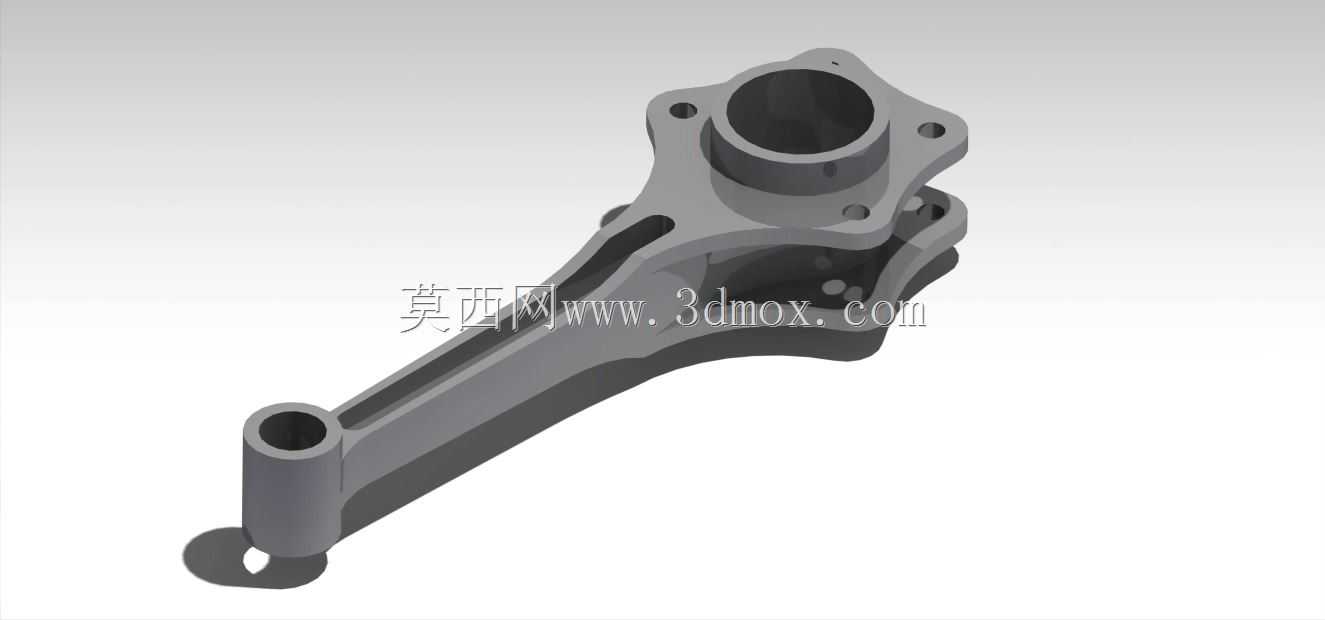

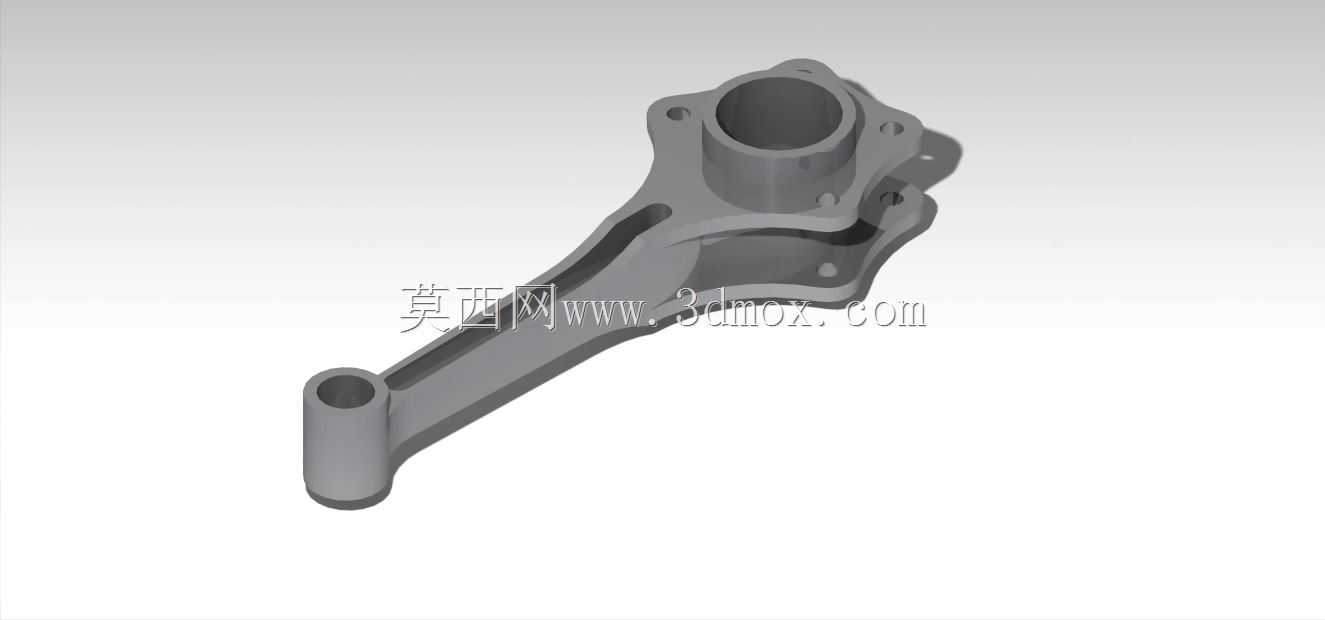

发动机主连杆结构三维设计模型

在往复式动力设备的曲柄连杆机构中，主连杆是连接活塞组与曲轴的核心传力构件，其结构设计直接决定动力传递效率与整机运行可靠性。不同于分体式连杆的铰接结构，主连杆通常应用于V型、星型等多缸动力布局中，一侧大端直接抱合曲轴主轴颈，其余缸体的副连杆通过铰接销安装在主连杆大端的凸耳位置，实现单轴颈带动多组活塞同步完成往复运动的功能，这类结构在大排量航空活塞发动机、大功率柴油机中应用十分广泛。

从实际工况来看，主连杆需要承受活塞做功行程传递的爆发压力，同时要兼顾往复惯性力、离心惯性力的交变载荷作用，因此在结构设计阶段首先要保证杆身的刚度与疲劳强度匹配。本次设计的主连杆杆身采用工字形截面，在保证截面抗弯、抗扭模量满足载荷要求的前提下，尽可能去除非受力区域的材料冗余，降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性负荷。杆身截面从大端到小端采用渐变过渡设计，避免截面突变带来的应力集中问题，过渡圆角全部按照疲劳设计要求取R3以上的圆弧参数，从结构根源降低交变载荷下的疲劳开裂风险。

主连杆的小端用于安装活塞销，与活塞组件形成铰接，设计中采用了整体式铜套安装位，小端孔壁预留了足够的润滑油道开孔位置，工作时曲轴箱内的压力润滑油可通过杆身内置的油道输送到小端铜套位置，在活塞销与铜套之间形成稳定油膜，降低铰接位置的摩擦磨损。小端顶部设计有定位卡槽，用于安装活塞销的卡环限位结构，防止活塞销在运转过程中出现轴向窜动刮蹭气缸壁。

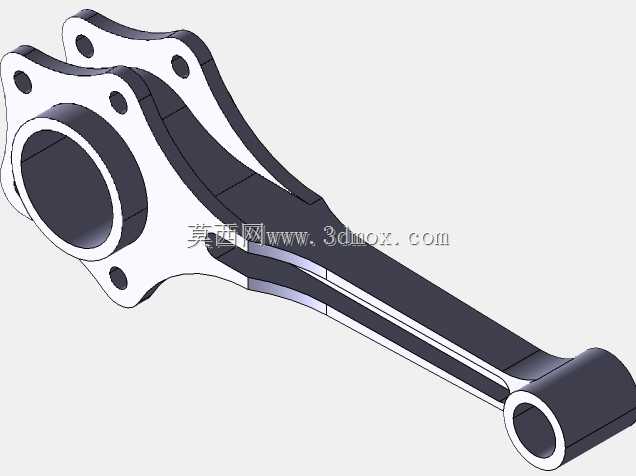

大端部分采用整体式法兰结构，区别于平切口、斜切口的分体式连杆大端，该主连杆大端为一体式环形结构，直接套装在曲轴的曲柄销位置，大端法兰面上均匀分布6个螺栓安装孔，用于大端盖的紧固连接，螺栓孔位置全部做了沉头设计，保证螺栓安装后头部不超出法兰平面，避免运转过程中与周边曲轴平衡块、缸体结构发生运动干涉。大端侧面设计有三个副连杆铰接凸耳，凸耳位置预留了铰接销的安装孔与锁止卡槽，每个凸耳的位置角度根据对应气缸的排布夹角精确设定，保证各副连杆带动的活塞运动相位完全匹配动力冲程的时序要求。

安装边界方面，主连杆的大端孔径根据配套曲轴曲柄销的直径公差带设计，采用H7/f6的间隙配合精度，保证运转过程中润滑油膜可以稳定形成，同时避免配合间隙过大带来的冲击载荷。小端孔径与活塞销的配合采用H6/g5的间隙配合，适配活塞销在工作温度下的热膨胀量。杆身的中心距严格按照活塞行程与曲轴回转半径的参数匹配计算，保证活塞到达上止点时的压缩余隙符合设计要求，避免活塞碰撞气门或者气缸盖。大端法兰的外圆直径需要严格控制在曲轴箱的避让空间范围内，保证连杆随曲轴回转过程中，大端外圆与曲轴箱内壁、主轴承座等固定结构之间保留至少2mm的安全间隙，防止运动过程中出现刮碰。

在细节设计上，连杆表面的所有非加工面都做了圆弧过渡处理，避免锻造过程中出现折叠缺陷，同时降低应力集中系数。杆身的油道采用深孔钻加工的内置通道，油道两端的开孔位置分别对准大端轴瓦的油槽与小端铜套的油孔，保证润滑油路的通畅，所有油道孔口都做了倒角处理，防止加工毛刺残留堵塞油道。大端螺栓安装孔的端面做了锪平处理，保证螺栓安装时支撑面与螺栓轴线垂直，避免螺栓承受附加弯曲应力，提升螺栓连接的疲劳可靠性。

从应用场景来看，这类主连杆结构不仅适用于传统的燃油发动机，在高压往复式压缩机、柱塞泵等需要将旋转运动转化为往复直线运动的通用动力设备中，同样可以通过参数调整适配使用。设计过程中需要充分考虑不同工况下的载荷特性，比如在高转速应用场景下，需要适当提升杆身的刚度，降低连杆自身的固有频率，避免运转过程中出现共振问题；在大扭矩低转速的应用场景下，则需要重点强化大端与杆身过渡位置的结构强度，承受更大的爆发压力冲击。
