标准16倍速DVD-R数据存储光盘结构

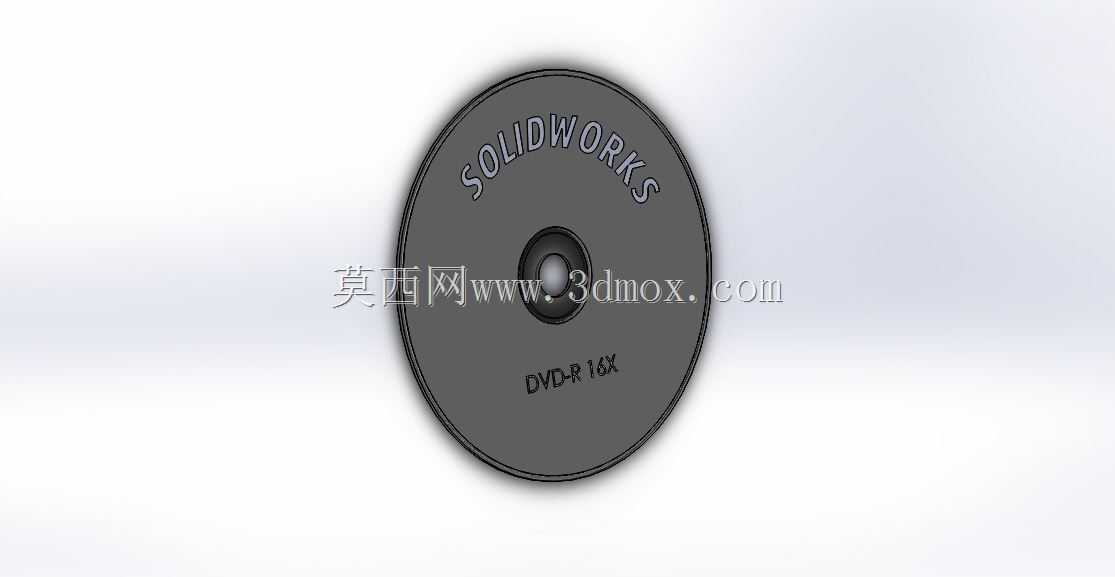

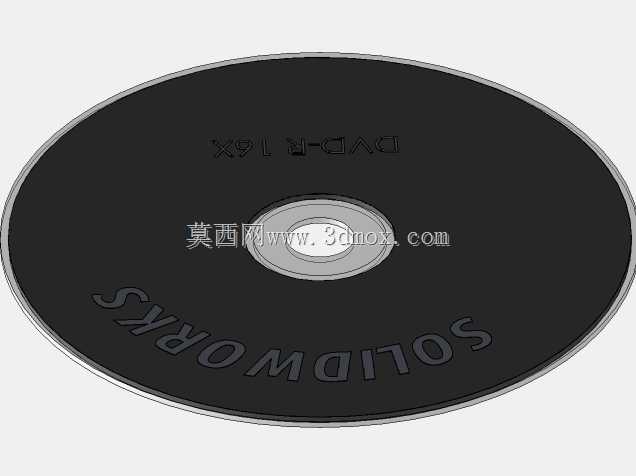

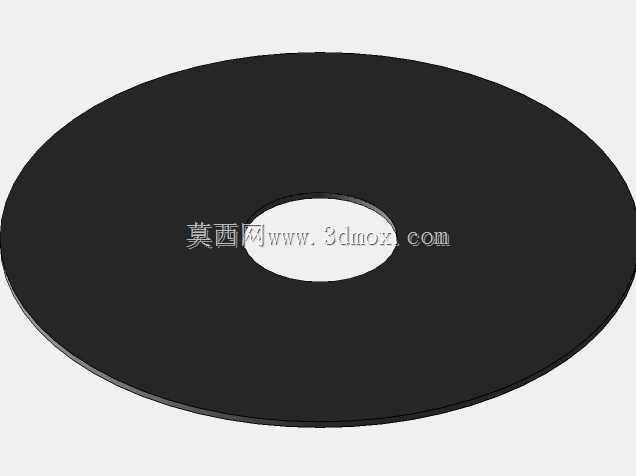

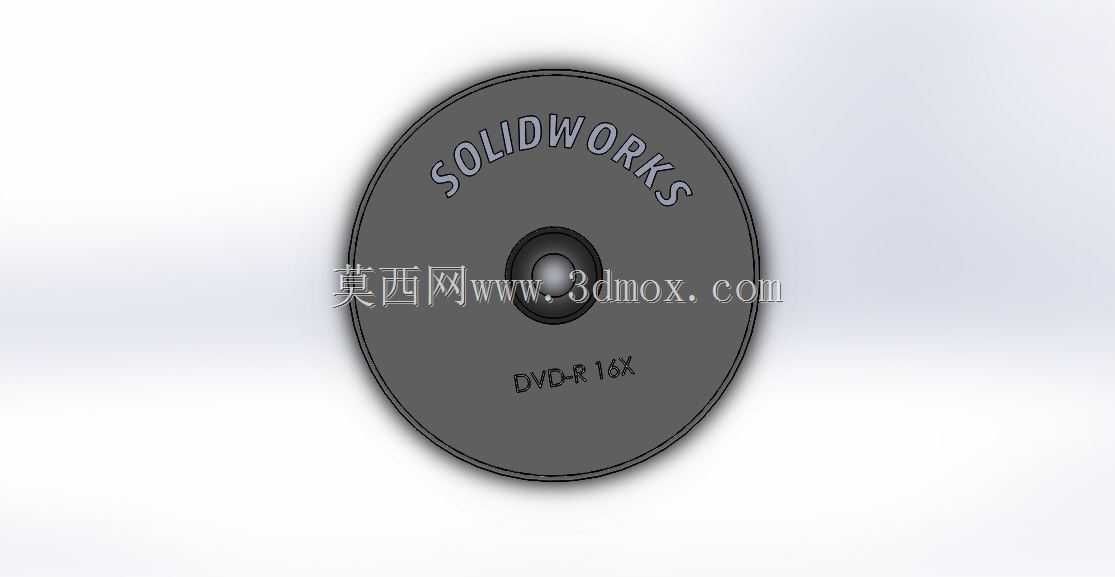

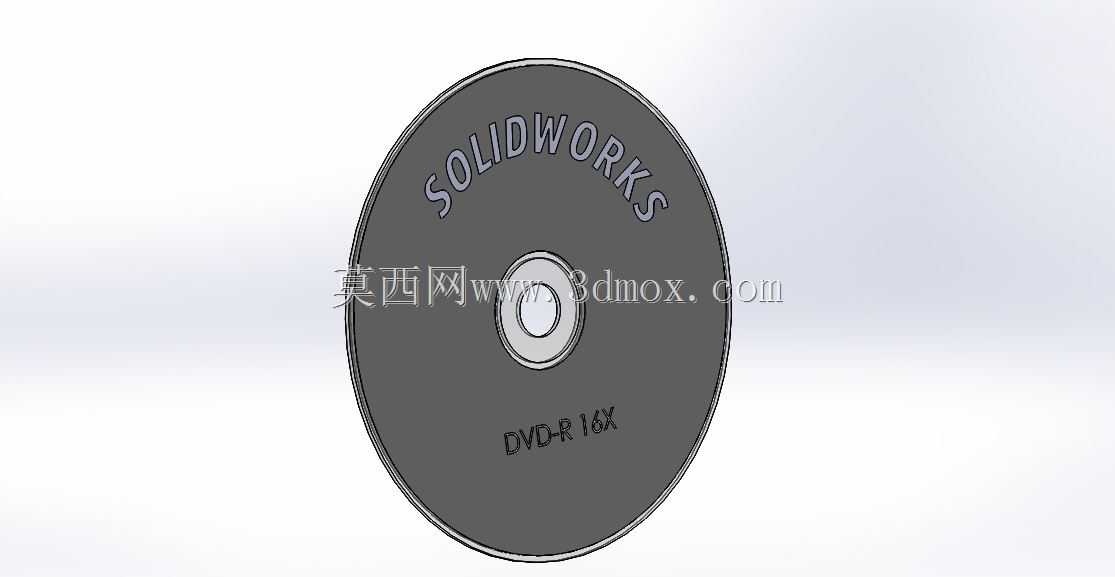

日常做结构设计时，常遇到需要还原数码存储类外设外观结构的场景，这款DVD-R光盘的三维结构，刚好能覆盖光存储介质的典型外形特征，不管是做电脑整机装配的外设配套展示，还是做桌面收纳设备的适配结构设计，都能直接拿来做装配参考。很多刚接触结构设计的工程师容易忽略光盘这类小尺寸存储介质的安装边界，实际做光驱、光雕刻录机、光盘收纳盒这类产品的结构设计时，光盘的外形公差、中心定位孔尺寸、盘面厚度都是必须卡死的配合参数，一旦尺寸偏差超过0.1mm，就可能出现盘片卡滞、读盘打滑、收纳卡位松脱的问题。这款模型还原了标准16倍速DVD-R的全部外形特征，整体为正圆形薄盘结构，中心的金属夹持定位孔是和光驱主轴配合的核心部位，孔位的内径、台阶高度都严格遵循光存储介质的通用工业标准，做光驱主轴夹持机构设计时，可以直接提取这个孔位的轮廓做配合公差校验，不用再反复查手册核对基础尺寸。盘面的印刷区域做了分层结构还原，区分了数据记录层、反射层、印刷保护层的厚度差，做光盘表面印刷设备的工装设计时，这个分层结构能帮你快速定位印刷辊的下压高度，避免压伤数据层导致盘片报废。从设计思路上看，这类标准存储介质的结构不需要做非标改动，核心是还原通用尺寸的一致性，建模时优先保证中心孔与外圆的同轴度，整个盘面的平面度公差控制在0.05mm以内，不然高速旋转时会出现偏摆震动，不仅影响读盘精度，长期使用还会磨损光驱的读取光头。实际应用场景里，除了光驱、刻录机的装配设计，做多媒体教学设备、车载影音系统、工业数据备份终端的结构展示时，这款光盘模型也能作为配套部件放入装配体，让整个设备的结构展示更完整。很多工程师做这类薄型圆盘类零件建模时，容易忽略边缘的倒角处理，实际量产的光盘边缘都做了微小的圆弧倒角，避免拿取时划手，也能减少插入光驱时对进出仓导轨的剐蹭，这款模型也还原了这个细节特征，做装配干涉检查时不会出现边缘锐边的误判。另外盘面的印刷标识区域做了浮雕效果还原，做产品渲染展示时能更真实呈现实物的外观质感，不需要额外做贴图处理就能直接用于方案汇报的可视化展示。做光盘收纳类产品比如光盘包、光盘柜、自动光盘库的设计时，这款模型的外圆直径、整体厚度都是卡位设计的核心参考尺寸，只要按照这个模型的外轮廓做让位槽设计，就能保证盘片取放顺畅，不会出现卡位过紧拿取困难，或者卡位过松盘片滑落的问题。很多工业场景的老旧设备还在使用光盘做数据备份，比如早期的工业数控机床、工控设备的系统安装盘都是DVD-R格式，做这类设备的维修维护仿真、操作培训课件时，这款光盘模型也能作为交互元素放入三维场景，让培训内容更贴近实际操作场景。建模时整个盘体的薄壁结构做了等厚处理，符合实际光盘的生产工艺，注塑成型的盘基厚度均匀，不会出现厚薄不均导致的盘片翘曲问题，做注塑模具设计的工程师也可以参考这个壁厚参数，优化光盘类产品的浇口位置和冷却水路设计，减少成型后的翘曲变形量。中心孔周围的金属夹持环也做了单独的零件分层，做光驱主轴的夹持力仿真时，可以单独给这个金属环赋予对应的材料属性，模拟高速旋转时的夹持稳定性，不用再重新拆分零件结构。
