黑色塑料安装固定座结构设计

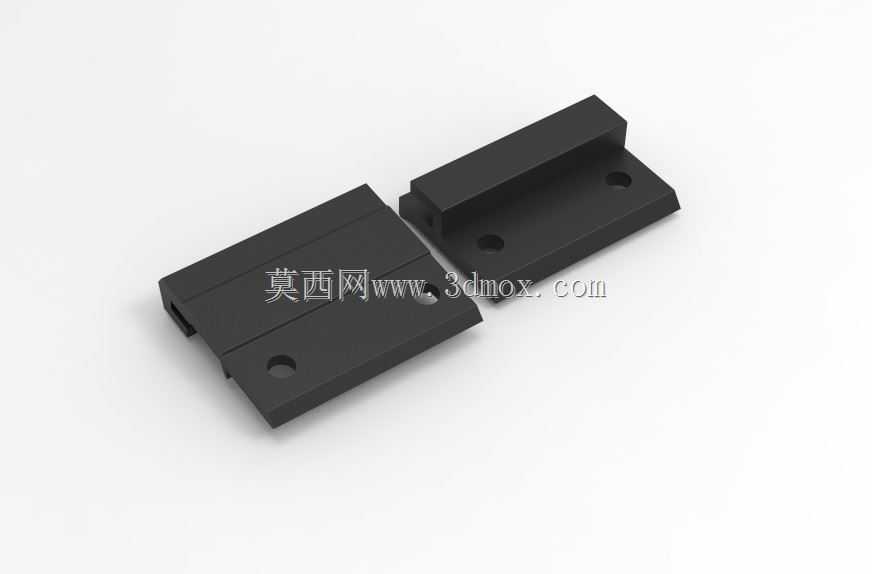

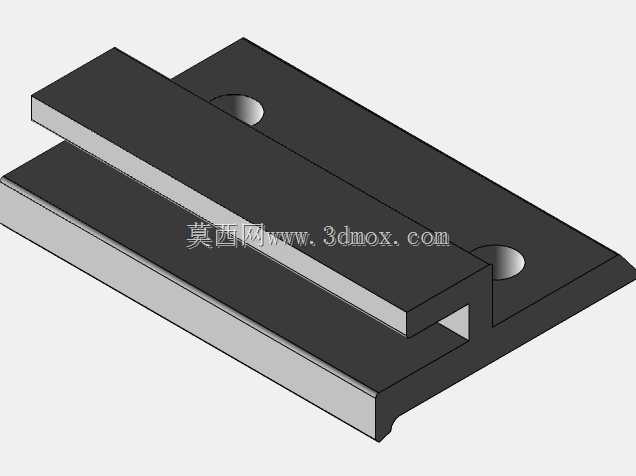

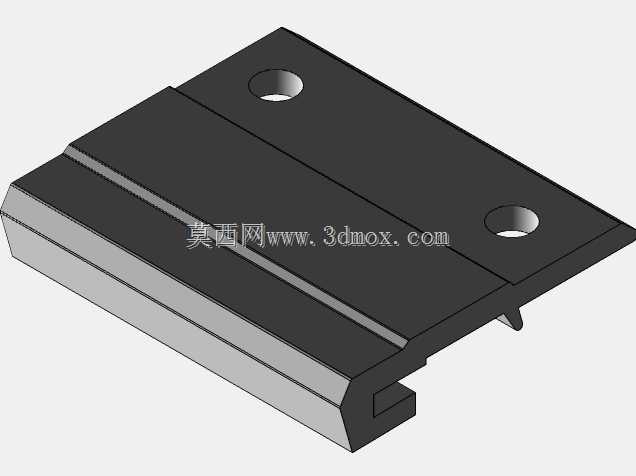

这类塑料固定座在轻工自动化设备、小型输送线侧边护板安装、电子设备内部模组固定场景中应用十分广泛，日常做设备改型时经常会用到这类非标定制作的安装支撑件。从结构上看，该零件为分体配对设计，两个组件分别承担不同的限位功能，其中较长的组件带有通长的卡槽结构，可嵌入对应厚度的板件边缘，实现横向的位置限定，较短的组件则作为对向压合件，二者配合后可通过预留的安装孔位完成锁紧，将被固定件牢牢夹持在中间，不需要在被固定的薄板件上做过多的打孔加工，尤其适合亚克力护板、薄铝型材挡板这类不方便密集打孔的构件安装。

设计这类零件时，首先要考虑的是安装边界的适配性，卡槽的内槽宽度需要和常用的护板厚度做公差匹配，通常槽宽会比标称板厚预留0.1-0.2mm的装配间隙，避免塑料件注塑收缩后出现卡滞无法装入的问题；安装孔的位置设计避开了卡槽的受力区域，孔位边缘做了加厚的凸台处理，螺丝锁紧时不会因为局部应力集中导致塑料件开裂，同时孔位的中心距和常用的工业铝型材槽间距做了适配，可以直接配合T型螺栓安装在标准铝型材框架上，不需要额外做转接件。零件整体采用直角矩形的外形设计，没有多余的曲面结构，一方面是降低注塑模具的加工难度，减少侧向抽芯的结构，降低开模成本，另一方面直角外形在安装时可以直接贴靠型材的基准面，不需要额外做位置找正，装配效率更高。

从实际使用的角度出发，这类塑料固定座相比金属冲压件有更好的绝缘性能，用在电子设备内部不会出现导电短路的风险，同时塑料本身的自润滑特性，在需要小幅滑动调整的安装场景下，不需要额外添加润滑脂就可以顺畅沿卡槽方向调整位置，调整到位后再锁紧螺丝即可。零件的壁厚设计保持了均匀一致，整体壁厚控制在2.5mm左右，卡槽位置的壁厚没有出现突变，避免注塑成型时出现缩痕、翘曲的问题，配对的两个零件结合面做了0.05mm的错位余量，合模后不会出现边缘错位刮手的情况。在安装尺寸边界上，零件的总高度控制在12mm以内，安装后不会突出型材表面过多，避免对设备周边的操作人员造成剐蹭，底部的接触面做了细微的防滑纹理处理，锁紧后不会因为设备运行的振动出现位置滑移，不需要额外加防松垫片就可以保持长期的安装稳定性。

做这类零件的三维建模时，需要重点关注卡槽的拔模角度设计，沿脱模方向预留1度的拔模斜度，方便注塑后顺利脱模，同时安装孔的沉头深度要和常用的十字盘头螺丝的头部高度匹配，保证螺丝锁紧后头部不会高出零件表面，避免出现干涉。两个配对零件的外形轮廓做了一致性设计，安装后外边缘齐平，整体外观整洁，没有突兀的突出结构，适合用在对设备外观有一定要求的民用自动化设备、桌面型小型加工设备上。这类零件的受力设计主要承受垂直于安装面的压合力，不需要承受过大的径向载荷，所以选用常规的ABS或者尼龙材质就可以满足使用需求，不需要额外添加玻纤增强，控制零件成本的同时也能保证足够的结构强度，在常规的车间环境温度下不会出现变形脆化的问题，长期使用的稳定性可靠。
