黑色塑料安装固定支撑座结构

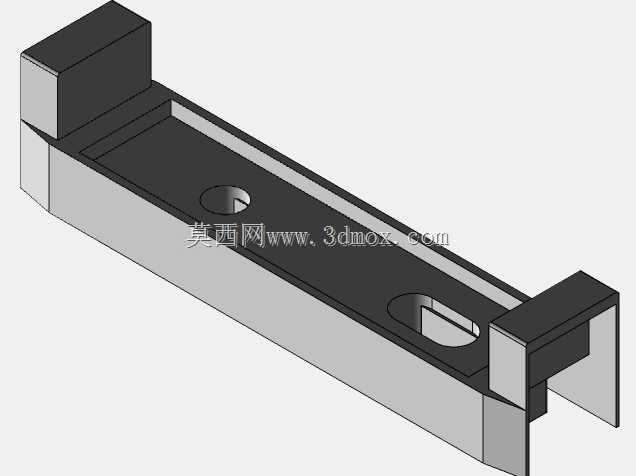

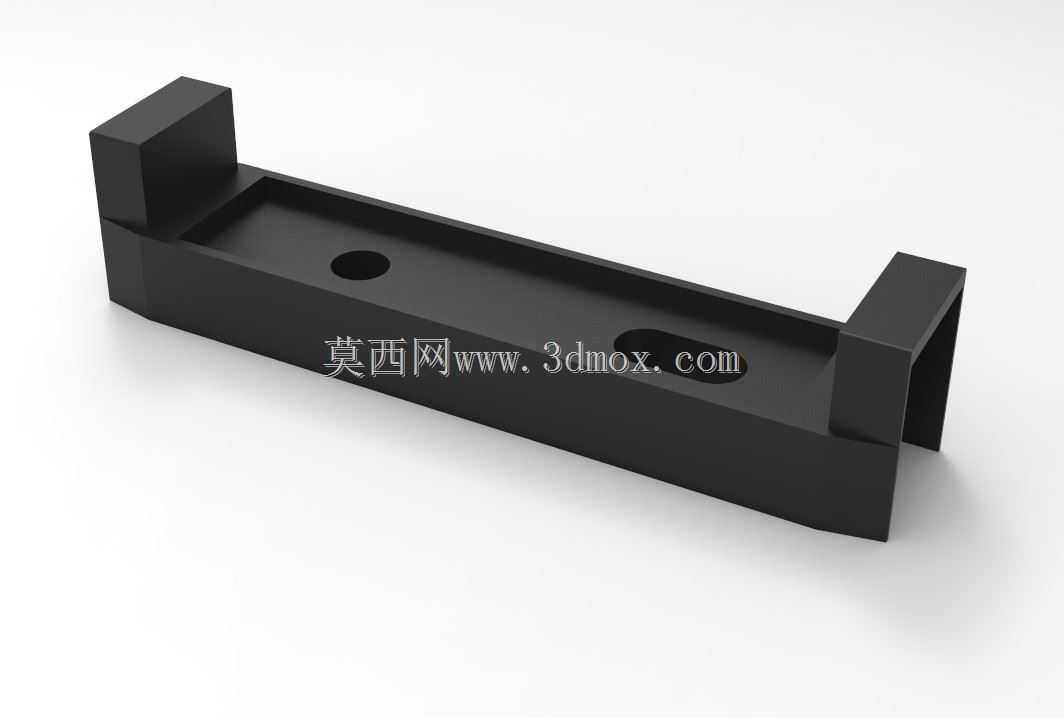

这款黑色塑料支撑固定件，在轻工自动化生产线、小型设备机架内部、民用电器装配场景中都有广泛的适配空间，日常多用于需要对条状部件、传感组件或者小型走线槽做侧向承托与位置限定的工位，替代传统金属冲压件实现轻量化装配，降低整体设备的自重与装配成本。从结构功能来看，件体两端设置的L型挡边是核心的限位结构，两个挡边的内侧间距刚好匹配被承托部件的宽度，装配时被支撑件可以直接卡入两个挡边之间的槽位，不需要额外做侧向的定位调整，挡边的垂直高度经过适配设计，既能够保证被支撑件不会从侧向滑脱，又不会遮挡被支撑件上方的操作空间，方便后续对被支撑件做接线、调试或者维护操作。件体主体采用长条形槽型截面设计，中间的内凹槽一方面可以减少塑料原料的用量，降低单件的成型成本，另一方面槽体的加强筋效应可以提升整个件体的纵向抗弯强度，避免长条形结构在长期承重后出现中部下弯变形的问题。件体平面上开设的两个安装孔，分别靠近两端挡边的位置，孔位的中心距匹配常用的设备安装孔位标准，装配时可以直接采用自攻螺丝或者配套的螺栓穿过孔位，将整个固定座锁定在安装基准面上，孔位周边做了局部的加厚处理，避免螺丝锁紧时塑料件出现应力开裂的问题，同时孔位的沉台设计可以让螺丝头部完全埋入件体平面以下，不会突出表面刮擦到被支撑的部件。设计过程中，首先考虑的是塑料成型的工艺可行性，所有的转角位置都做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的缩痕或者开裂问题，件体的壁厚保持均匀一致，没有出现壁厚突变的区域，保证注塑时熔料流动顺畅，减少成型后的翘曲变形量。两端的挡边与主体槽体采用一体化注塑成型，不需要后续的拼接或者组装工序，单件成型后即可直接投入装配使用，减少了二次加工的工序成本。从安装边界来看，整个件体的长度方向尺寸适配常规的小型设备内部安装间距，宽度方向的外轮廓尺寸小于被支撑件的宽度，不会超出被支撑件的轮廓范围，避免与周边相邻的其他部件出现装配干涉，件体的总高度控制在较低的区间，不会过多占用设备内部的垂直安装空间，适合在空间紧凑的设备内部做密集排布使用。实际使用中，这类塑料固定座相比金属件具备更好的绝缘性能，在电器设备内部使用时可以避免导电风险，同时塑料本身的自润滑特性，让被支撑件在槽内做小范围滑动调整时不会出现卡滞或者金属刮擦的异响，适合需要定期调整被支撑件位置的装配场景。件体底部的平面做了平整度控制，装配时可以完全贴合安装基准面，不会出现倾斜或者翘边的问题，保证被支撑件安装后的水平度符合设计要求，两端挡边的内侧平面做了平行度管控，保证被支撑件卡入后不会出现歪斜，避免长期受力不均导致的固定座局部损坏。针对不同的使用场景，这款固定座的结构可以做灵活的尺寸调整，比如调整两个安装孔的中心距适配不同的安装基准，调整两端挡边的高度适配不同厚度的被支撑件，调整槽体的深度适配不同的承重需求，整体结构的通用性较强，不需要做大幅的结构改动即可适配多种相近的装配需求。在材料选择上，这类零件通常采用改性增强塑料注塑成型，具备足够的结构强度与抗老化性能，在常规的工业车间环境下可以长期使用，不会因为温湿度变化出现明显的性能衰减，满足工业设备长期稳定运行的使用要求。
