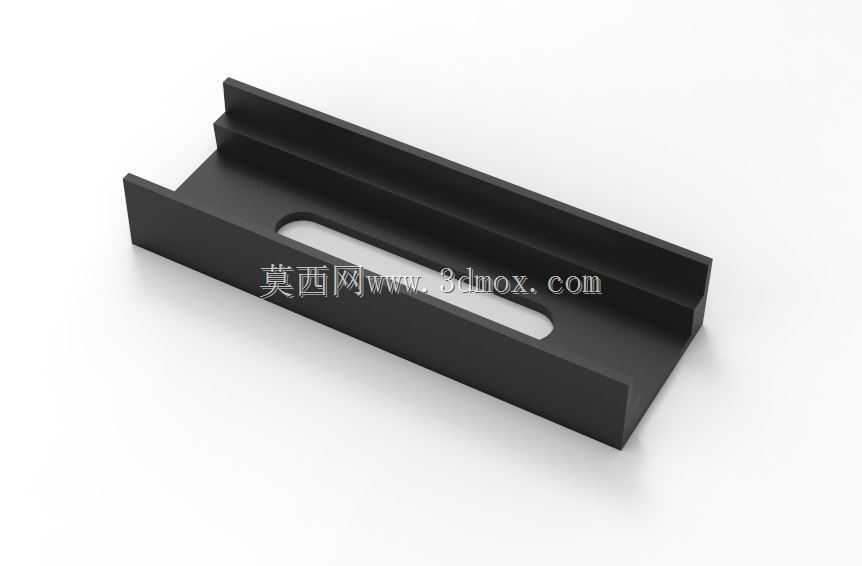

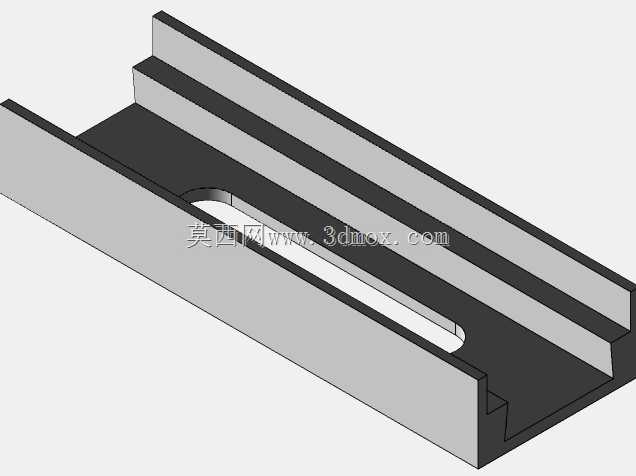

带腰型槽C型塑料安装滑槽结构

日常做非标设备的走线、小型传感器安装、轻载滑动副搭建时，这类C型塑料滑槽的使用频率非常高，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往到装配阶段才发现安装干涉、滑动卡滞、固定位不对中的问题。这款滑槽采用对称C型截面设计，两侧的翻边高度经过反复校核，既可以作为内嵌滑块的导向限位面，也能作为自身安装时的定位基准，翻边的内侧做了微小的拔模斜度，注塑成型时不会出现粘模拉伤，同时装配滑块时能起到导向导入的作用，不会因为边缘的锐边卡滞滑动件。槽体中间的长腰型孔是整个零件的核心功能结构，腰型孔的长度方向和滑槽的长度方向完全平行，安装时不需要提前做高精度的定位孔加工，只需要在安装基座上打两个间距在腰型孔长度范围内的螺纹孔，就可以实现滑槽整体的位置微调，调整到位后再锁紧固定螺丝，对于现场安装时的位置偏差容错率很高，尤其是在多工位拼接的自动化线体上，各工位的安装基准难免存在累计误差，这种腰型孔的设计可以抵消大部分安装偏差，不需要二次返工修配基座。从材质特性来看，塑料材质的滑槽自重远低于同规格的铝型材或钢制滑槽，对于负载要求不高的场景，比如小型光电开关的安装支架滑动、设备检修门的轻载导向、线束的分层梳理固定，完全可以满足使用强度要求，同时塑料本身的自润滑特性，不需要额外添加润滑脂，在无尘车间、食品包装设备这类对油污有严格限制的场景下，不会因为润滑油脂滴落污染产品或生产环境。设计这类滑槽的时候，首先要确认安装边界：槽体的总宽度要和安装面的预留宽度匹配，两侧翻边的外边缘不能超出安装基座的边缘，避免和周边的运动部件发生刮碰；腰型孔的宽度要比选用的固定螺丝公称直径大0.5-1mm，保证螺丝可以顺利穿过同时有足够的调整余量，腰型孔的两端做了完整的圆弧过渡，避免应力集中导致滑槽受外力时从孔端开裂。槽体的底板厚度经过受力校核，在常规的螺丝锁紧力下不会发生翘曲变形，两侧的立板和底板之间做了微小的圆角过渡，既可以减少注塑时的应力集中，也能避免直角位置的应力开裂，提升零件的整体使用寿命。实际应用中，这类滑槽除了作为固定安装的调节支架，还可以切割成不同的长度段，拼接成不同走向的轻载导向轨道，配合对应的塑料滑块，实现小型检测元件的位置快速调整，比如包装设备上的色标传感器，经常需要根据不同规格的包装材料调整检测位置，用这种滑槽做安装底座，调整时只需要松开固定螺丝，滑动传感器到目标位置再锁紧即可，不需要重新打孔，大幅缩短换型调试的时间。需要注意的是，这类塑料滑槽的使用温度范围有一定限制，不能在持续高温的环境下使用，否则会出现变形导致导向精度下降，设计选型时要提前确认设备的工作环境温度，匹配对应的塑料材质参数。另外滑槽的端面没有做连接结构，如果需要多段拼接使用，要额外设计对接的定位件，保证拼接后的槽体内侧导向面齐平，不会出现台阶导致滑块卡滞。在三维建模过程中，这类零件的建模要重点关注截面的对称性，腰型孔的位置度要和槽体的中心基准对齐，否则安装时会出现滑槽整体偏斜，导致滑动方向和预期方向出现夹角，影响滑动顺畅度。
