嵌入式暗装塑料设备拉手结构设计

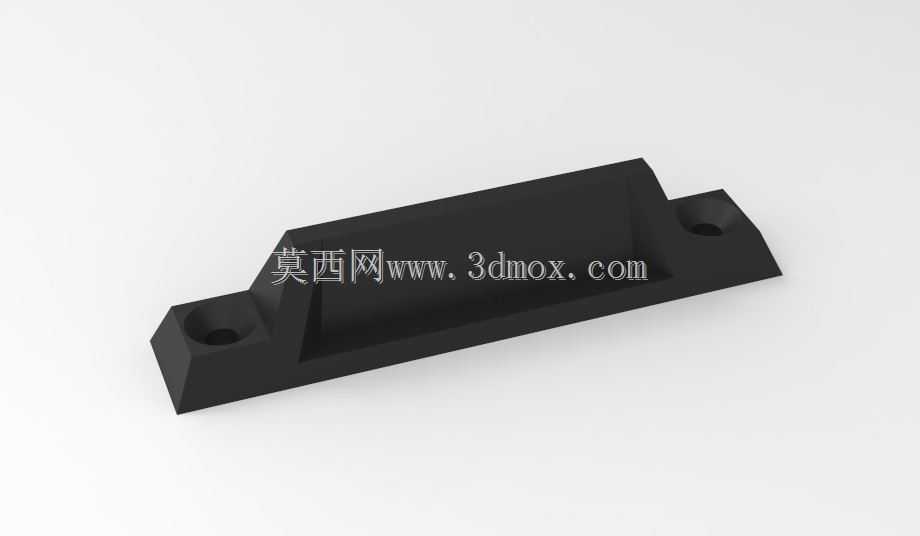

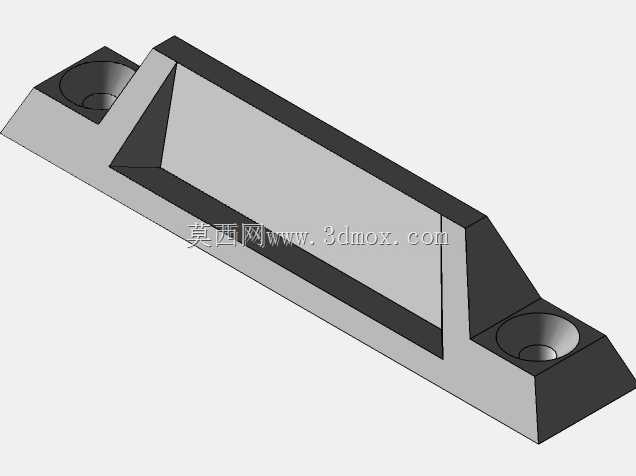

这款暗装式塑料拉手，主要面向各类工业设备柜门、工具箱柜体、检测设备外罩的启闭操作场景设计，区别于外凸式明装拉手，其嵌入式的安装结构不会在设备外表面形成突出结构，能有效避免车间内人员通行、物料转运过程中发生勾挂磕碰，尤其适合通道狭窄、设备排布密集的生产车间使用，也可适配对外观平整度有要求的实验室仪器、自动化设备护罩部位。从功能特性来看，拉手主体采用内凹式握持槽设计，槽体内侧做了圆弧过渡处理，没有尖锐棱角，操作人员佩戴常规劳保手套也能顺利伸入槽内完成施力，握持时的受力面贴合指腹弧度，反复启闭柜门时不会产生硌手的问题，两端的安装耳带沉头孔结构，安装后螺丝头部完全沉入孔内，不会突出于拉手安装平面，既保证了安装面的平整性，也能避免螺丝外露积灰、被腐蚀性气体锈蚀的问题，适配常用的沉头自攻螺丝或者机丝螺丝安装，安装容错率较高。设计过程中，首先考虑的是安装边界的适配性，拉手整体为长条形对称结构，两个安装孔的中心距按照常用的设备柜门安装孔位规范设定，能直接适配市面上多数标准柜体的预装孔位，不需要现场二次打孔调整，安装时只需要在柜体面板上开出对应尺寸的嵌装槽，将拉手主体嵌入槽内后从正面锁入螺丝即可完成固定，不需要在柜体背部额外设置安装固定结构，对薄面板的柜体友好度较高，即使是1.5mm厚度的冷轧钢板柜体、或者厚度5mm以上的ABS塑料柜体，都能稳定安装。拉手的背部做了贴合面板的止口结构，嵌入安装槽后止口面完全贴合面板外侧，能避免拉手安装后出现前后窜动，同时止口边缘做了微小的倒角处理，不会和安装槽边缘形成明显的拼接缝隙，日常清洁设备表面时，擦拭布不会被缝隙勾住，也不容易在缝隙处积留灰尘、切削液残留。材质选用上采用增强尼龙材质注塑成型，本身具备较好的韧性和抗冲击性能，日常使用中即使受到意外撞击也不容易发生脆裂，同时材质耐常规的切削液、润滑油腐蚀，在机加工车间、装配车间的复杂环境下也能长期使用，不会出现表层剥落、锈蚀的问题。握持槽的深度经过反复调整，既保证了足够的握持深度，施力时不容易打滑，又不会因为嵌装深度过大占用过多柜体内部空间，对于内部走线紧凑、安装空间有限的设备柜体来说，不会和柜内的线缆、元器件产生干涉。两端的安装耳做了加厚处理，螺丝锁附时的受力强度足够，即使频繁大力启闭柜门，安装孔位也不容易出现开裂、滑丝的问题，拉手主体的背部设置了多条加强筋，从安装耳位置延伸到握持槽的中部，在不增加整体壁厚的前提下提升了整体结构强度，避免长期受力后出现中部变形的问题。实际选型使用时，可根据柜门的大小、启闭所需的拉力匹配对应长度的规格，这款拉手的承重能力经过验证，单只拉手可承受不低于50kg的垂直拉力，能满足多数中小型设备柜门、工具箱抽屉的使用需求，安装完成后拉手外表面和柜体面板基本齐平，整体视觉效果简洁规整，也不会因为外凸结构在设备转运过程中被碰撞损坏。
