带安装座聚氨酯滚轮角辊导向组件

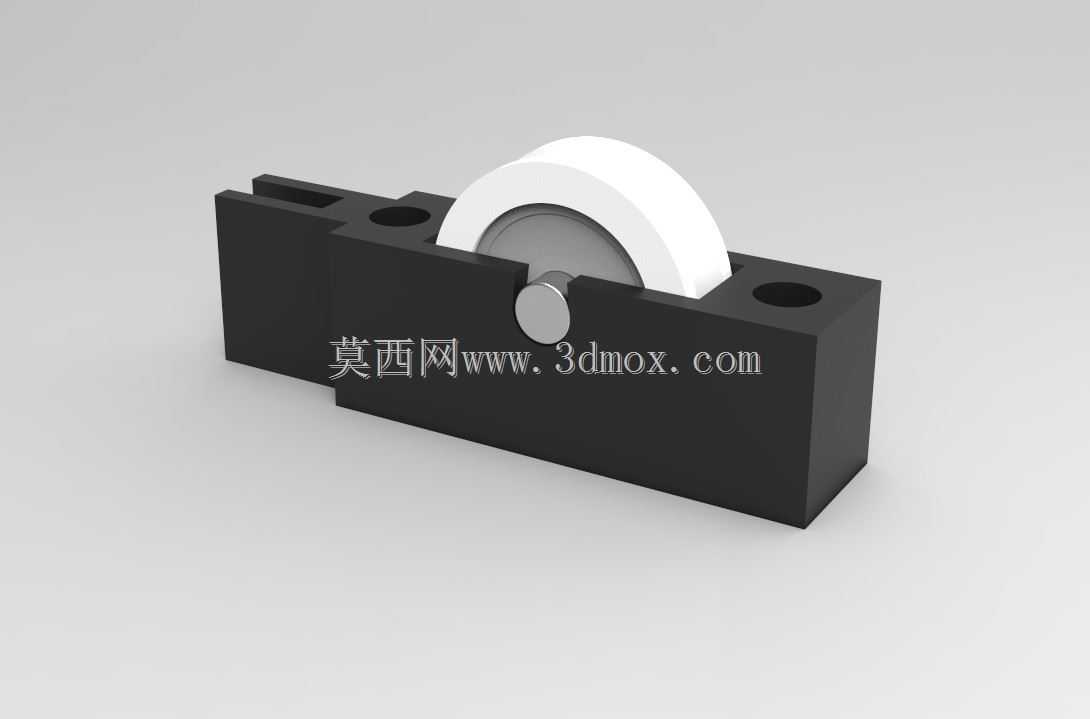

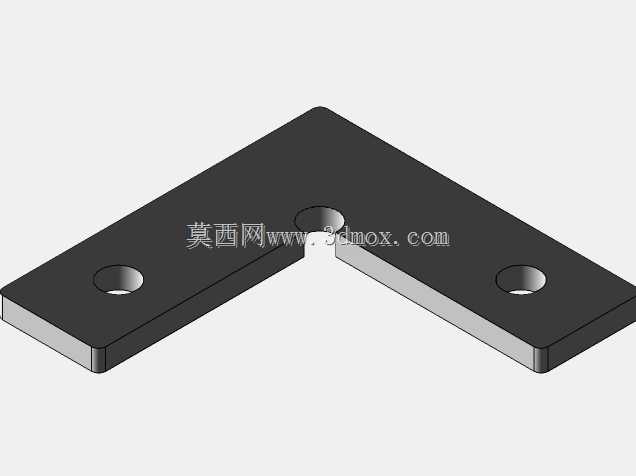

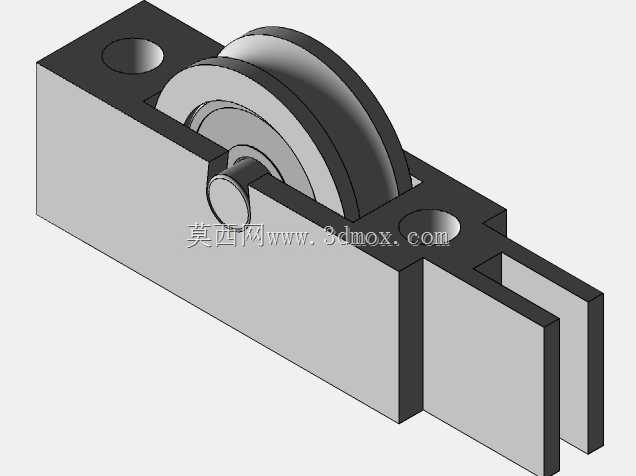

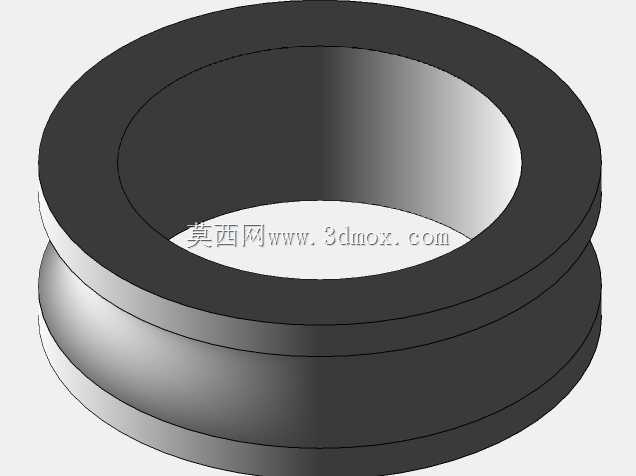

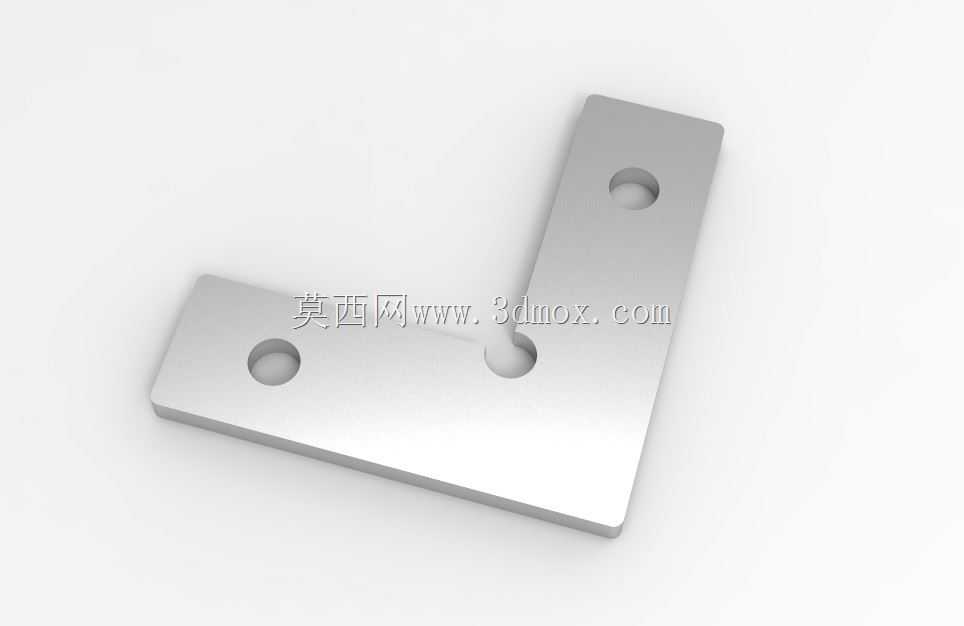

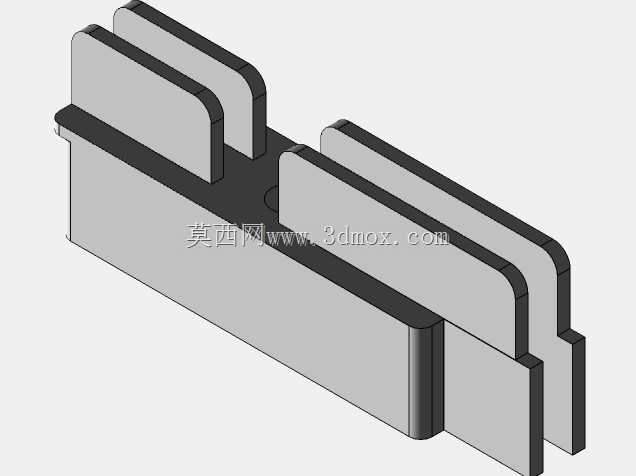

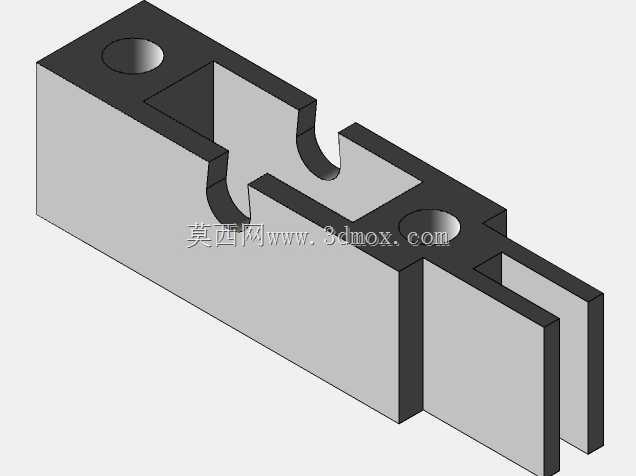

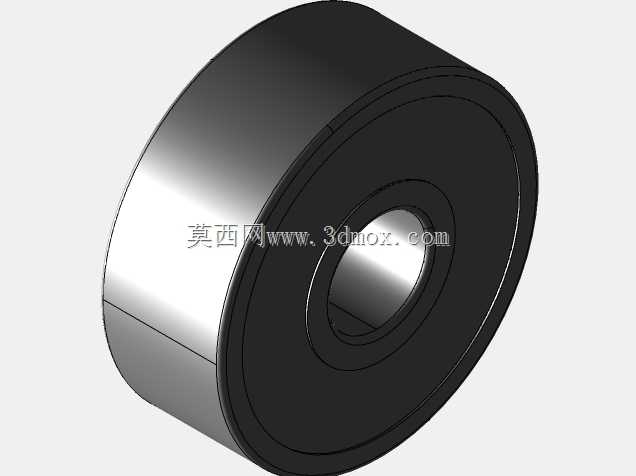

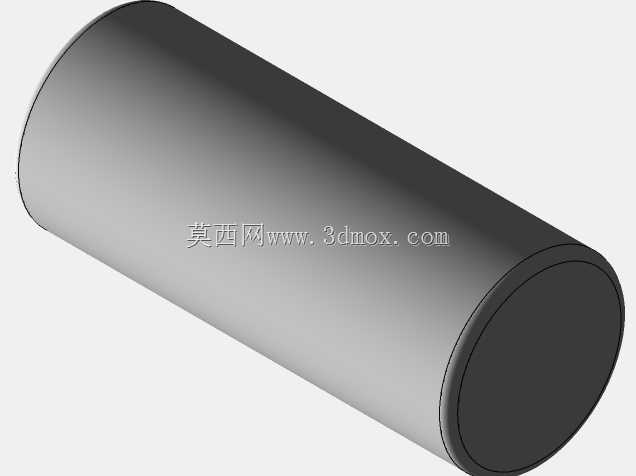

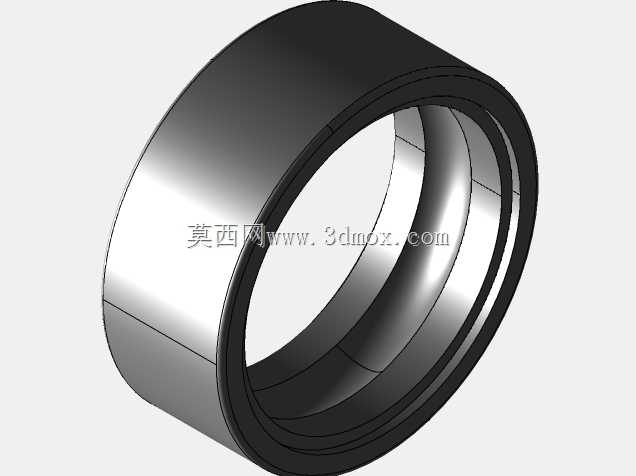

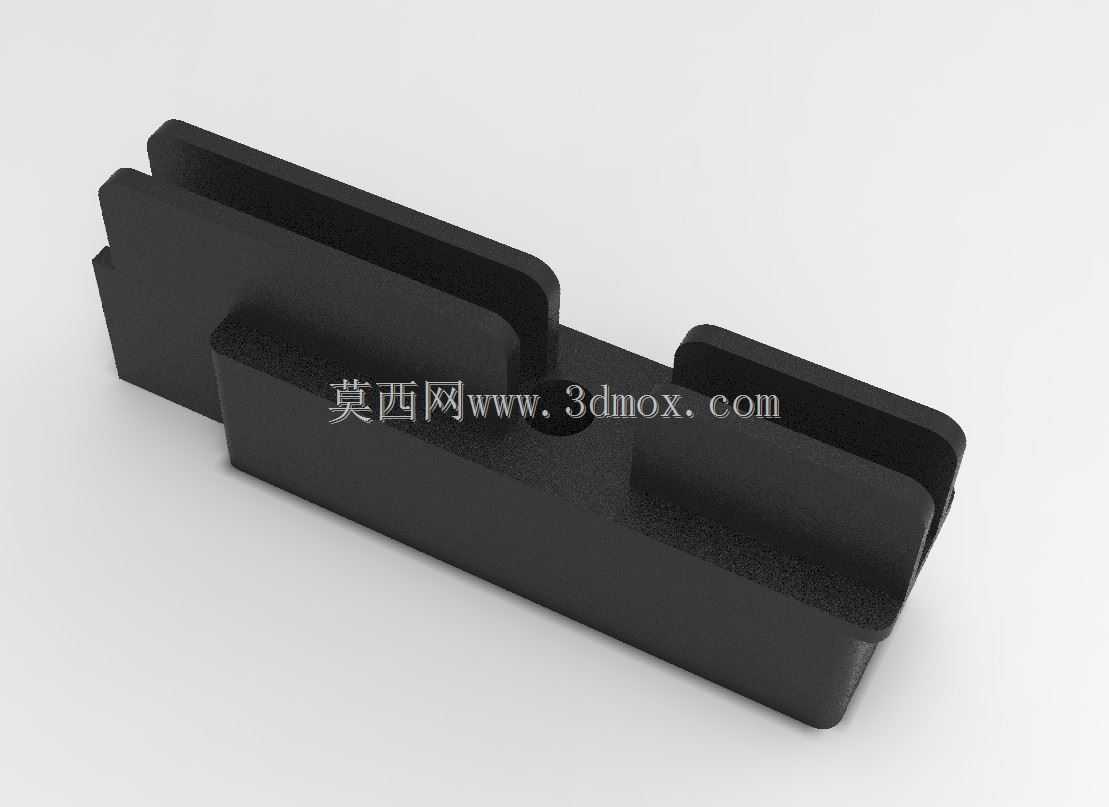

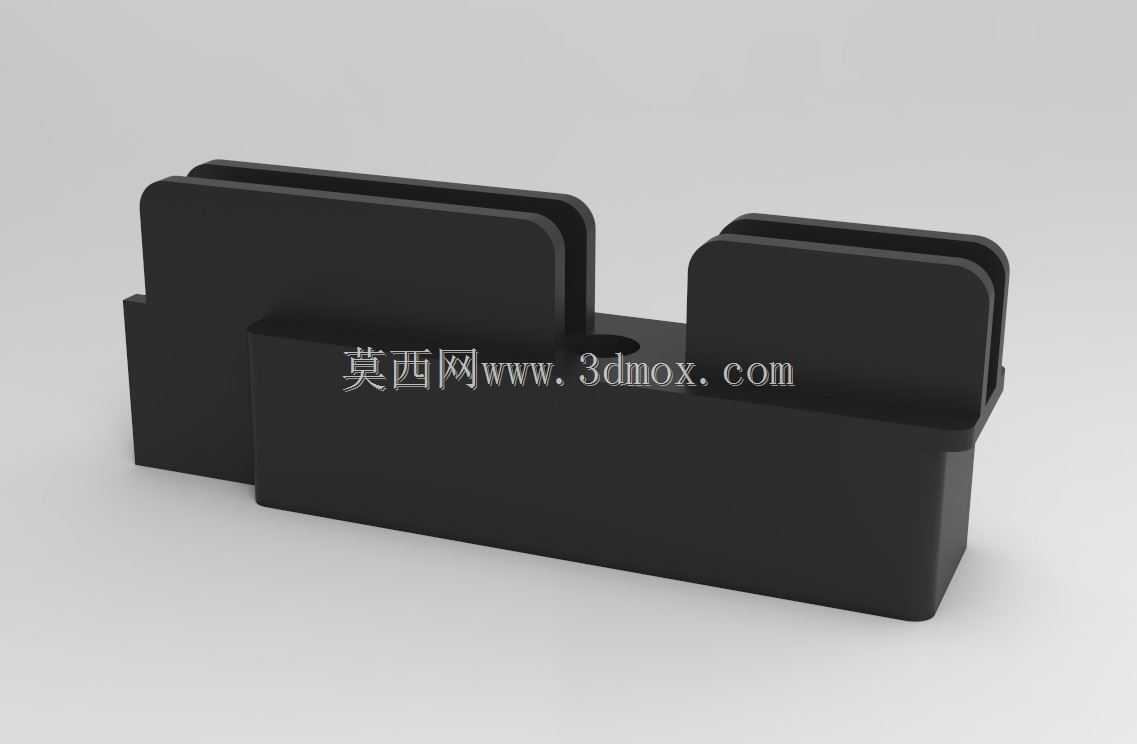

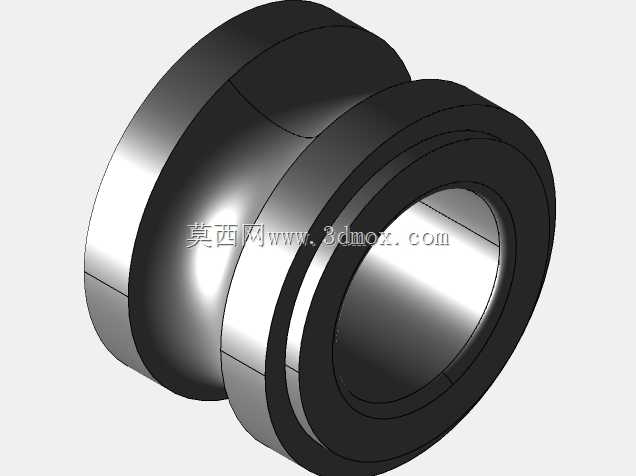

在自动化输送线、物料导向限位工位以及工装夹具的侧向定位场景中，这类带一体式安装座的角辊组件是十分常见的功能部件，很多刚接触结构设计的工程师容易忽略这类小部件的细节设计，实际在产线长期运行中，这类导向辊的设计合理性直接影响物料输送的顺畅度与部件使用寿命。从结构上看，该角辊采用黑色金属材质的一体式安装基座，基座上预留了两个沉头安装孔，安装时可直接通过内六角螺栓将整个组件固定在设备型材框架或者工装台板的侧边，不需要额外设计转接支架，能大幅减少现场安装的配做工作量，基座的安装面做了铣平处理，保证安装后辊轮的轴线与安装基准面的平行度控制在合理公差范围内，避免辊轮偏磨。辊轮部分采用白色聚氨酯材质外圈搭配金属内芯的结构，聚氨酯材质的邵氏硬度通常选在85A到95A之间，既具备足够的耐磨性，能承受长期与工件侧边的摩擦接触，又有适度的弹性，在接触工件时不会刮伤工件表面，尤其适合用于铝板、塑料件、喷涂后工件这类对表面防护有要求的物料导向场景，金属内芯则通过中心销轴与安装基座连接，销轴与基座之间采用间隙配合，保证辊轮转动灵活无卡滞，销轴两端做了限位处理，避免运行过程中销轴脱出导致辊轮脱落。设计这类角辊组件时，首先要明确使用场景的负载情况，如果是用于轻载的物料侧向导向，比如电子件组装线的料道侧边限位，当前的结构尺寸完全可以满足需求，基座的宽度、辊轮的突出高度都经过适配，辊轮突出安装基座侧面的高度刚好能保证工件接触时不会碰到基座本体，同时又不会因为突出量过大导致辊轮受侧向力时出现变形。如果是用于重载场景，比如钣金冲压线的板料导向，则需要加大基座的整体厚度，同时加粗中心销轴的直径，聚氨酯轮的宽度也要对应增加，避免单位面积压力过大导致聚氨酯轮过早压溃变形。安装边界方面，这类角辊的安装孔距是标准化设计，可适配常用的30系列、40系列工业铝型材的槽宽，安装时不需要额外打孔，直接配合T型螺栓就能快速固定，在排布多组角辊做长距离导向时，相邻两个角辊的间距要根据工件的长度来确定，通常间距设置为工件长度的1/3到1/2，保证工件经过时至少有两个辊轮同时接触，避免工件出现卡滞或者跳动。很多新手设计时容易犯的错误是把辊轮的轴线设置成与输送方向垂直，实际上角辊作为侧向导向使用时，辊轮轴线需要与输送平面垂直，这样辊轮的转动方向才能与物料的行进方向一致，把滑动摩擦转化为滚动摩擦，大幅降低物料行进的阻力，也能减少辊轮表面的磨损。另外在基座的设计上，当前的一体式结构比分体式结构的刚性更好，不会因为长期受侧向冲击出现连接松动的问题，基座上的安装沉孔深度要保证螺栓拧紧后，螺栓头不会高出安装面，避免螺栓头与工件或者其他部件发生干涉。在实际设备维护中，这类角辊属于易损件，聚氨酯轮长期使用后会出现磨损，设计时如果考虑后期维护便捷性，可以将中心销轴做成可拆卸结构，磨损后只需要更换辊轮部分，不需要拆卸整个安装基座，能减少维护停机时间，不过对于低成本的轻载设备，采用铆接式的不可拆结构也能满足需求，整体成本会更低。这类角辊除了用于输送线的侧向导向，还可以用在抽屉式工装的滑动导向、设备防护门的限位导向、AGV小车的侧边防撞缓冲等场景，不同场景下只需要调整聚氨酯轮的硬度和基座的安装尺寸即可，核心的结构逻辑是一致的，就是通过滚动接触降低摩擦阻力，同时通过安装座实现快速固定，保证部件的安装精度与运行稳定性。
