推拉门窗用单轮铜芯窗辊结构设计

在民用建筑推拉门窗、商用隔断移门的配套五金体系中，窗辊是直接决定门扇窗扇启闭顺畅度、承重稳定性与长期使用可靠性的核心承载部件，本次呈现的这款窗辊结构，针对常规铝合金推拉门窗的使用场景做了针对性的结构优化，适配市面上多数主流型材的安装槽口。从实际使用场景来看，这类窗辊多安装在推拉窗扇、推拉门扇的下边框型材腔体内，单组滚轮承担单扇窗体的部分竖向载荷，同时通过滚轮与窗框轨道的滚动配合，将窗体启闭过程中的滑动摩擦转化为滚动摩擦，大幅降低启闭阻力，避免窗体推拉过程中出现卡滞、跳轨、异响等常见问题。

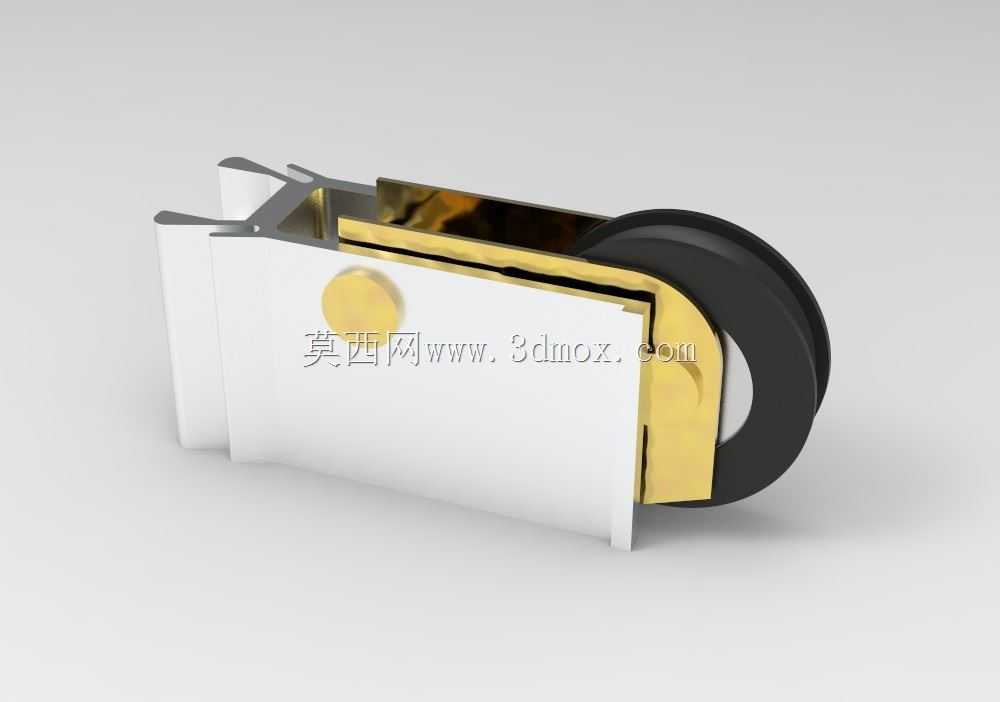

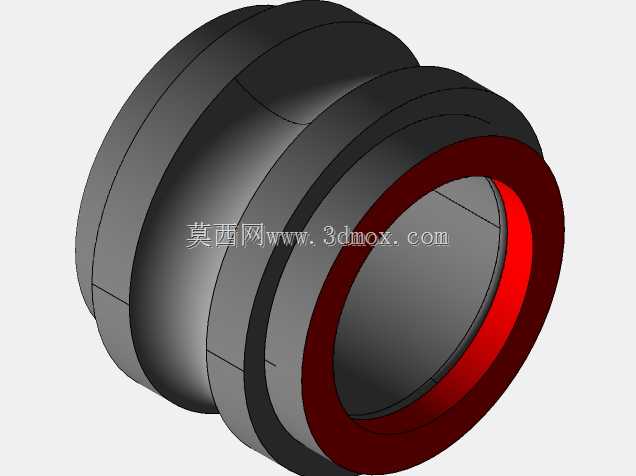

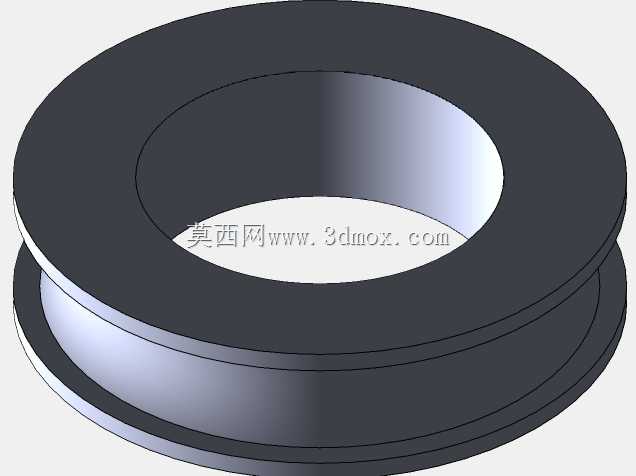

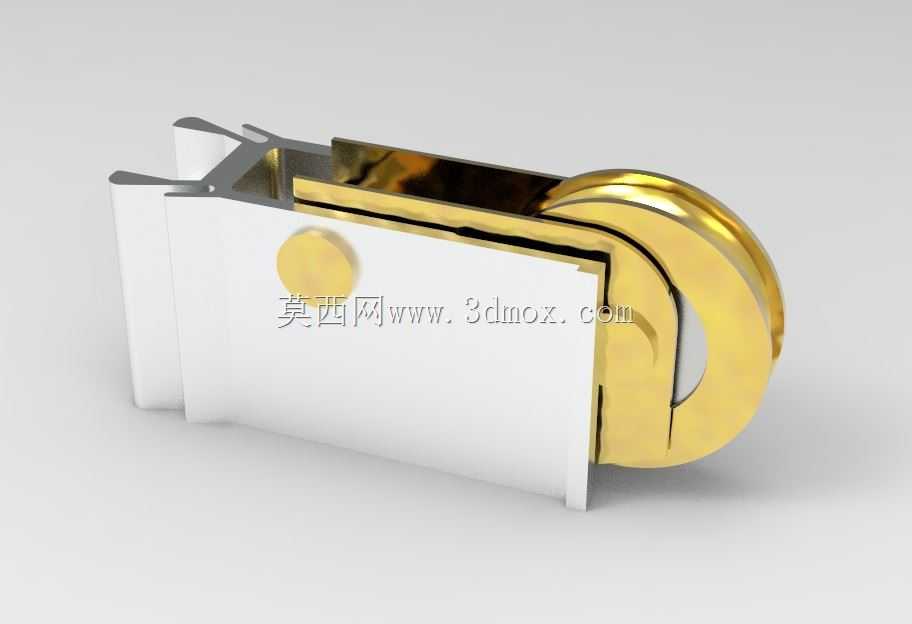

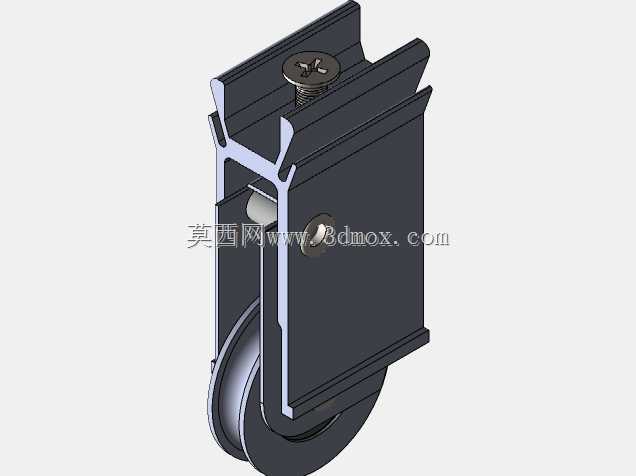

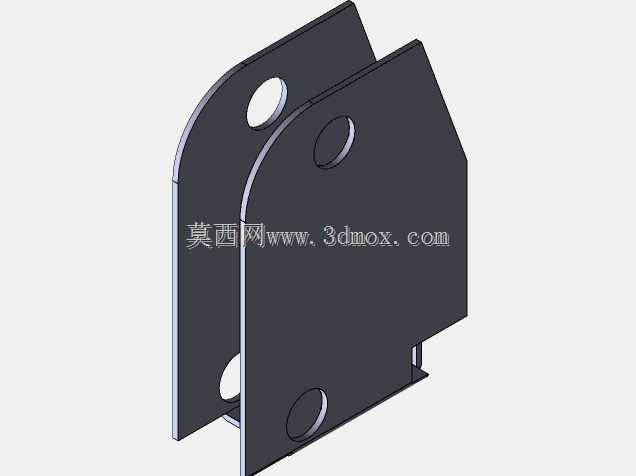

从结构设计思路来看，这款窗辊采用了外壳承托+铜质芯体+黑色滚轮的三层组合结构，外部的白色冲压金属外壳作为安装承托基体，外壳两侧设置了向外延伸的卡接翼边，能够直接嵌入门窗型材的预设安装槽内，不需要额外设计复杂的固定结构，安装时仅需将外壳卡入槽位，通过侧面的紧固螺钉即可完成位置固定，同时外壳预留了高度调节的间隙空间，安装完成后可以通过调节螺钉调整滚轮的伸出高度，适配不同高度的轨道安装偏差，抵消窗体加工、型材安装过程中产生的尺寸公差，保证整扇窗体的四个滚轮都能均匀承载，避免出现单轮受力过大导致的过早磨损。中间的金色铜质构件作为滚轮的承载芯座，一方面为滚轮的转轴提供稳定的支撑定位，另一方面铜材质本身具备优异的自润滑特性与耐磨性能，即使在长期无额外润滑的使用场景下，也能避免转轴部位出现锈蚀、卡滞的问题，相比普通铁质芯座，在潮湿的厨卫空间、南方梅雨季节的使用环境下，铜质芯座的抗腐蚀能力优势十分明显，能够大幅延长窗辊的整体使用寿命。外侧的黑色滚轮采用耐磨高分子材质制备，轮面设计为与轨道弧面匹配的凹槽结构，能够精准贴合在凸形轨道上，避免推拉过程中滚轮出现脱轨偏移，同时高分子材质本身具备一定的减震性能，能够吸收窗体推拉过程中产生的微小振动，降低启闭过程中的噪音，轮体采用双凸缘的结构设计，侧向的凸缘能够在轨道出现轻微安装偏差时起到导向作用，避免轮体与轨道侧面发生硬摩擦。

从安装边界尺寸来看，这款窗辊的外壳宽度适配常规70系列、80系列铝合金推拉窗的型材腔体尺寸，外壳整体长度控制在适配腔体深度的范围内，不会出现安装时与型材内部的加强筋、密封胶条槽位发生干涉的问题，滚轮的最大伸出量满足常规轨道的高度配合要求，调节行程覆盖了常见的安装偏差范围，不需要在施工现场对型材进行二次切割打磨即可完成安装。在功能特性上，这款窗辊的单轮额定承载能力能够满足常规民用推拉窗、中小尺寸推拉门的承重需求，滚轮转动阻尼均匀，没有松旷或卡滞的问题，铜质芯座与滚轮转轴的配合间隙经过精准控制，既不会因为间隙过小导致转动阻力过大，也不会因为间隙过大导致窗体使用过程中出现晃动。在实际选型应用中，这类窗辊通常根据单扇窗体的重量配置对应数量，常规两轨推拉窗单扇配置两个窗辊即可满足使用需求，大尺寸的重型推拉门则可以根据重量增加窗辊配置数量，保证承载均匀。设计过程中针对窗辊的常见失效点做了针对性优化，比如外壳采用镀锌冲压工艺提升防锈能力，铜质芯座与转轴的接触部位做了抛光处理降低摩擦阻力，滚轮材质添加了抗老化成分，避免长期光照下出现材质开裂、硬化的问题，整体结构没有多余的复杂零件，生产装配工艺简单，后期维护更换也十分便捷，不需要将整扇窗体拆下即可完成窗辊的更换作业。
