推拉门窗用条形暗装式窗锁结构设计

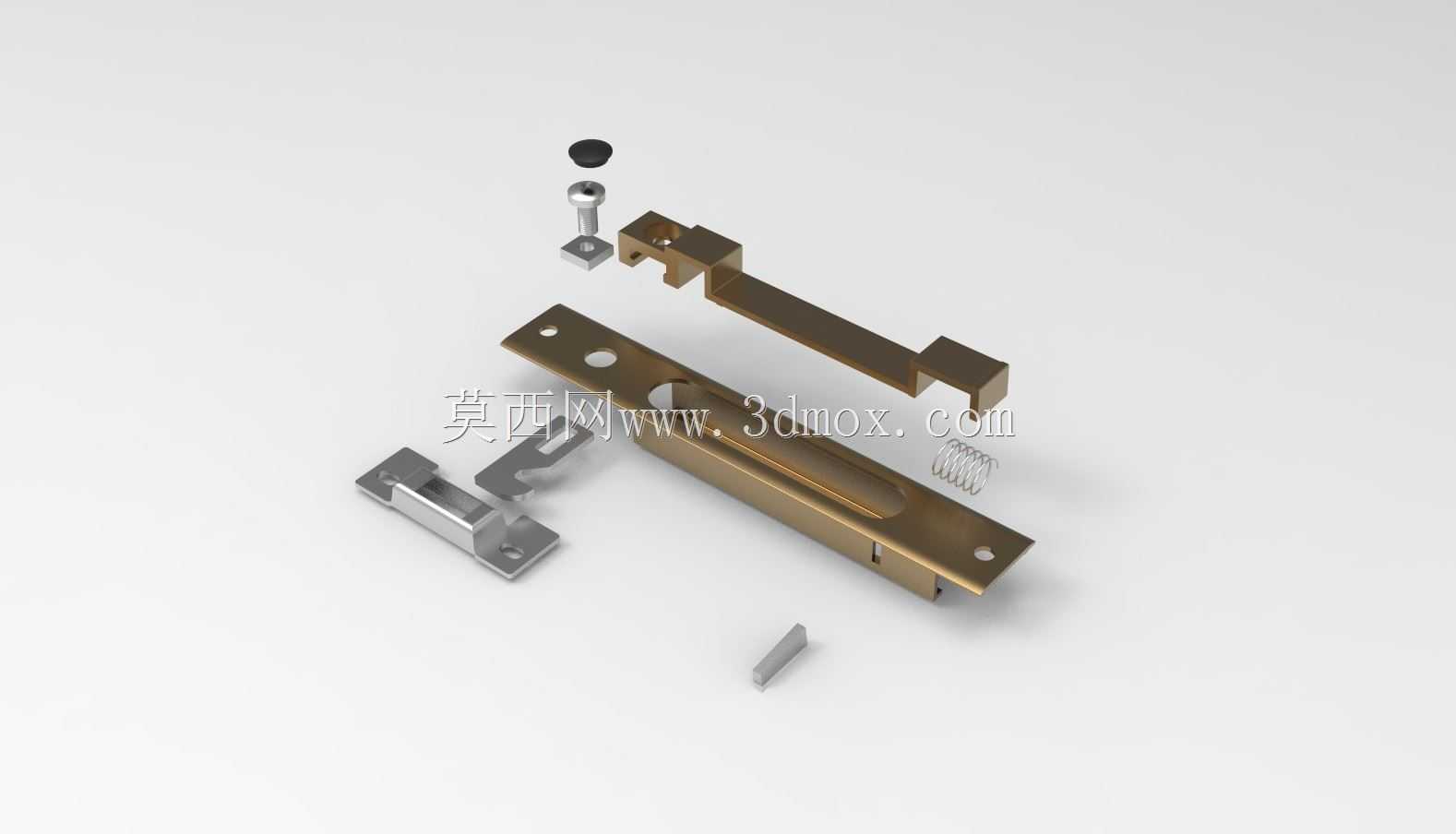

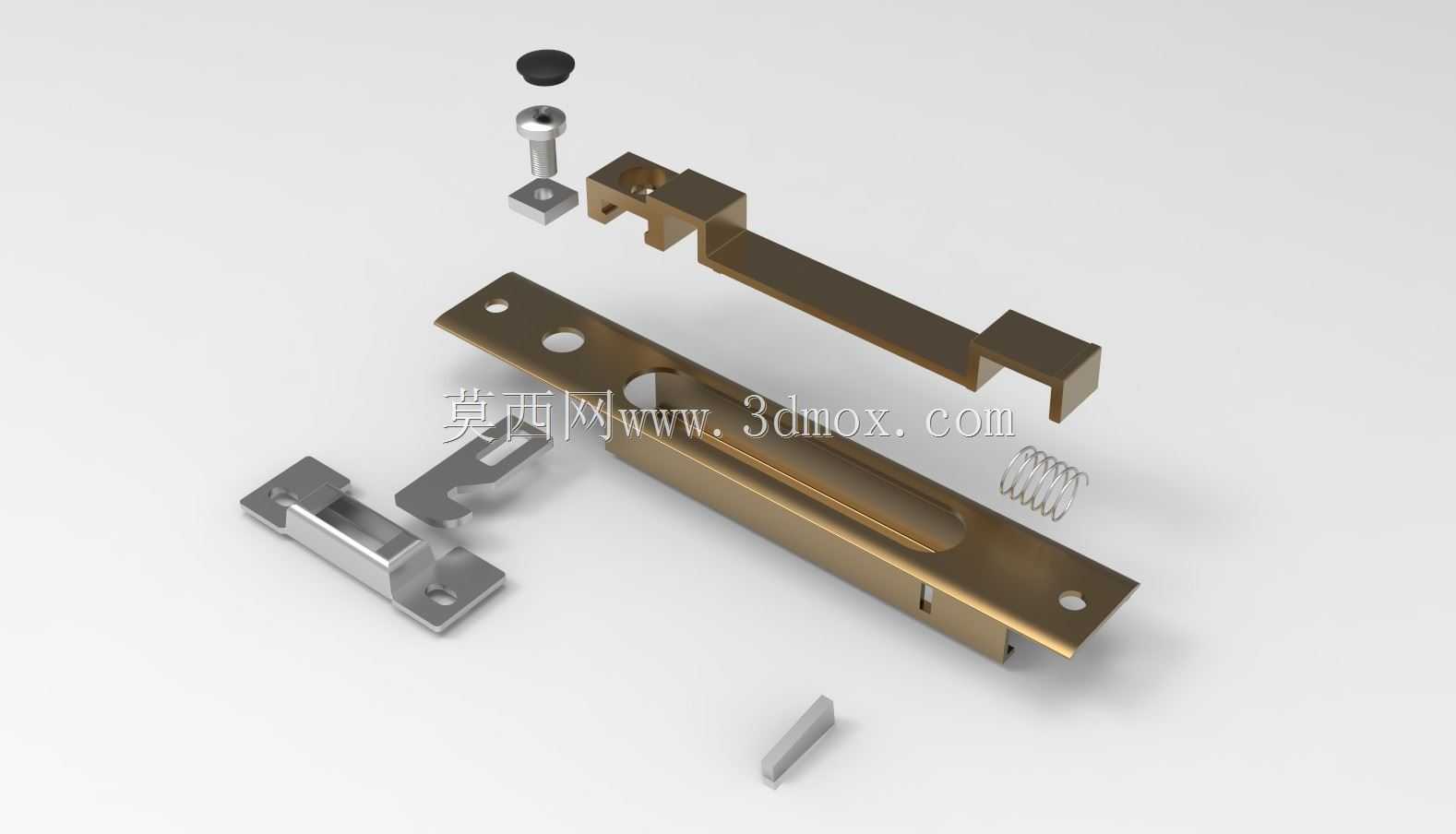

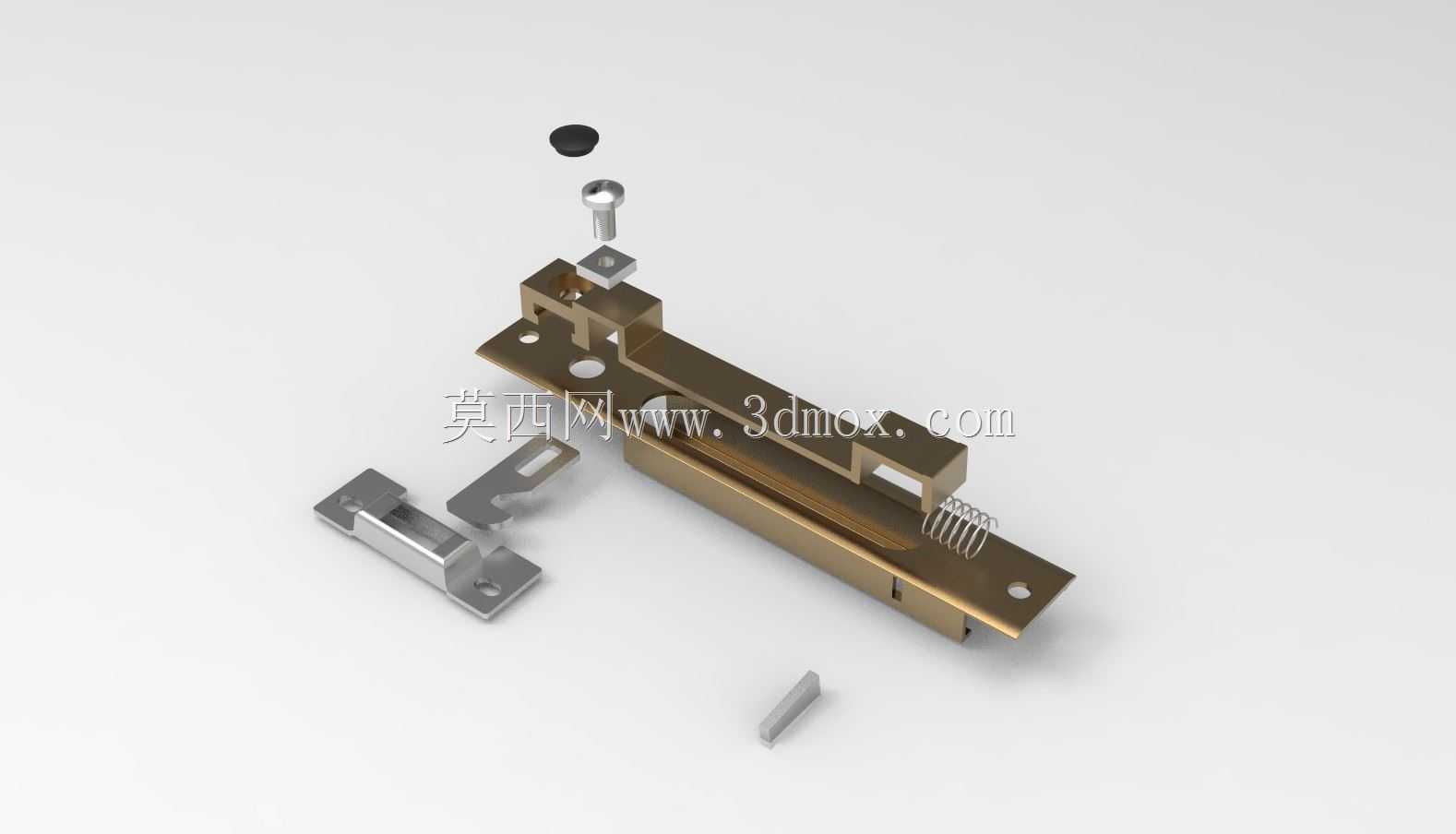

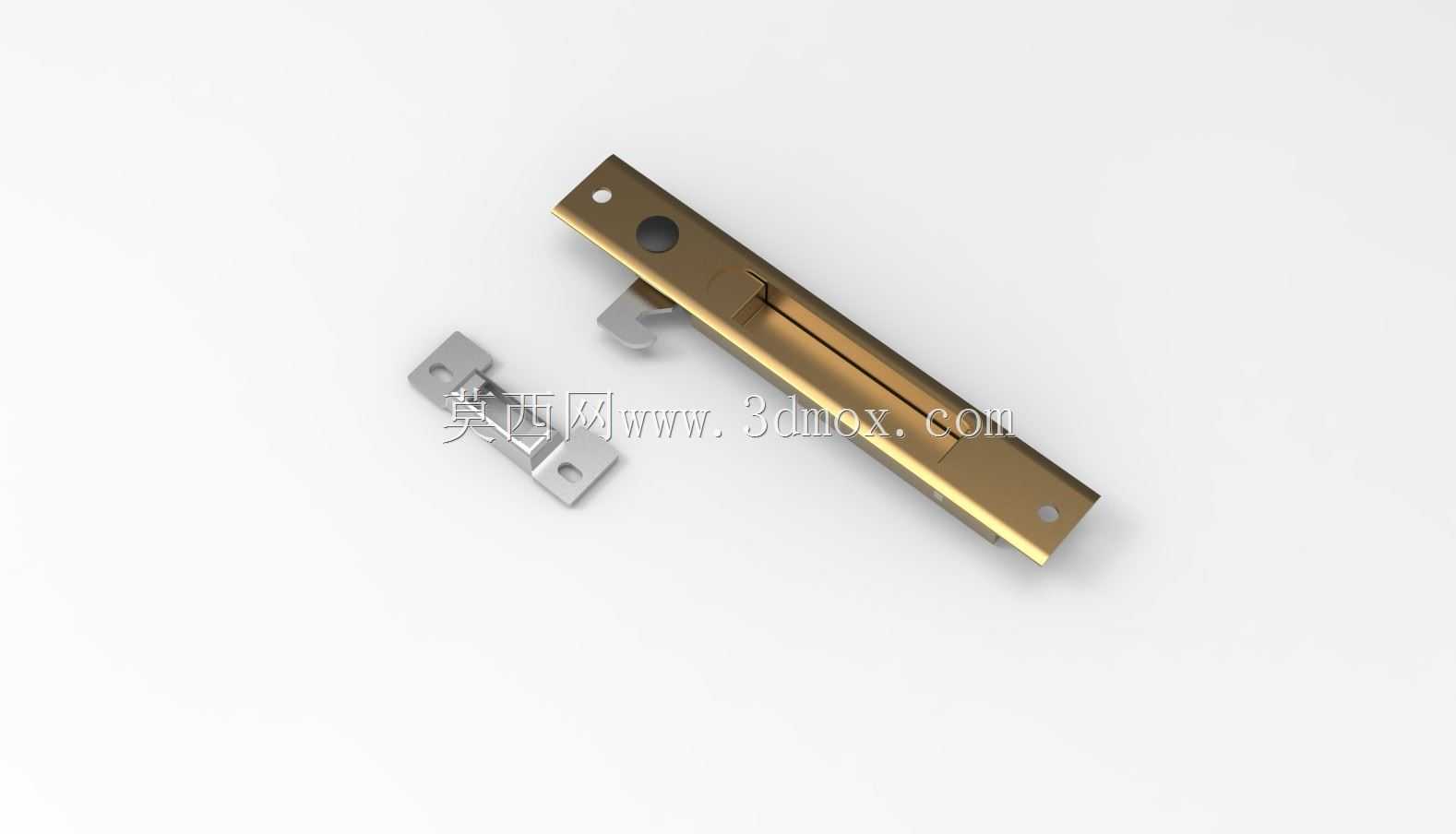

这款窗锁主要适配民用住宅、商用办公空间的铝合金推拉窗、塑钢推拉窗场景，也可用于部分平移式室内隔断门的锁止定位，在日常使用中承担窗扇锁闭、限位防误开、提升门窗密闭性的作用，尤其适合高层住宅外开窗扇的安全防护需求，避免窗扇受外力推动出现滑移、脱落风险，同时能在锁闭状态下减少窗扇与窗框之间的晃动间隙，降低风噪与雨水渗漏概率。从结构设计来看，整体采用长条形嵌入式安装思路，锁体主体为长条金属型材结构，表面做古铜色氧化处理，适配多数棕色调、金属色调的门窗框体配色，安装时可完全嵌入窗框预先铣出的槽位内，锁体外表面与框体表面齐平，不会突出框体影响窗扇滑动，也能避免日常开合过程中磕碰剐蹭。锁舌部分采用钩状结构设计，锁闭时钩舌自动弹出卡入配套的锁扣座内，锁扣座为独立冲压成型的金属片，通过两个安装孔固定在窗扇对应位置，钩舌与锁扣座的卡合深度经过匹配设计，既不会因为卡合过浅导致受外力冲击时脱开，也不会因为卡合过深出现开锁卡顿、锁舌磨损过快的问题。锁体的滑动拨片设置在锁体正面的长槽内，拨动手感阻尼适中，用户可通过横向拨动拨片实现锁舌的伸缩控制，拨片表面做防滑纹理处理，即使手部沾有少量水渍也能顺畅操作，不会出现打滑脱手的情况。安装边界方面，锁体总长度适配常规推拉窗框的型材宽度，两端预留的沉头安装孔可直接通过自攻螺丝固定在框体的型材腔壁上，安装时不需要额外对框体做复杂的二次加工，仅需按照锁体的外形尺寸铣出对应深度的嵌槽即可，嵌槽深度与锁体厚度完全匹配，安装后锁体不会出现晃动、移位问题。锁体侧面预留的定位凸点可在安装时快速卡入框体的预冲孔内，辅助安装人员快速定位，减少安装过程中的尺寸测量工作量，提升现场装配效率。配套的锁扣座安装时需要与锁体钩舌位置严格对中，两个安装孔的孔距经过标准化设计，适配多数常规推拉窗的扇框配合间隙，锁扣座上的腰型孔可提供一定的安装调节余量，即使框体加工存在少量尺寸误差，也能通过腰型孔调整锁扣座位置，保证锁舌与锁扣座的精准配合，避免出现锁闭卡滞、锁止不到位的问题。从功能特性上看，这款锁的内部滑动部件采用耐磨金属材质，锁舌伸缩过程中无多余旷量，长期反复使用也不会出现锁舌松动、拨片空程的问题，锁体表面的氧化层附着力强，长期处于潮湿、多尘的窗边环境也不容易出现锈蚀、掉漆问题，适配南方多雨地区、北方干燥多尘地区的不同使用环境。在结构设计阶段，设计人员充分考虑了门窗装配的公差累积问题，锁舌的伸出长度预留了足够的配合余量，即使窗扇与窗框之间因为安装误差、长期使用出现轻微的形变移位，锁舌依然能顺利卡入锁扣座，保证锁闭功能的可靠性。同时锁体的内部结构做了简化设计，整体零件数量少，没有复杂的传动机构，后期如果出现故障，维护人员不需要完全拆解锁体即可完成检修，降低后期维护成本。对于结构设计从业者来说，这款窗锁的设计思路可以参考到同类嵌入式五金配件的开发中，尤其是在安装边界的预留、配合公差的选取、表面处理工艺的适配方面，都贴合门窗五金的实际使用需求，没有多余的冗余设计，所有结构特征都服务于实际安装与使用功能。在三维建模过程中，这类五金件需要重点关注锁体与框体的配合间隙、锁舌伸缩的运动行程、锁扣座与锁体的对位关系，避免建模过程中出现尺寸干涉，导致后续生产出的样品无法正常装配。同时建模时需要还原锁体表面的细节特征，包括拨片的防滑纹理、安装孔的沉头结构、锁扣座的冲压折弯角度，这些细节都会直接影响后续样品的装配效果与实际使用手感。
