红色愤怒小鸟卡通形象实体造型设计

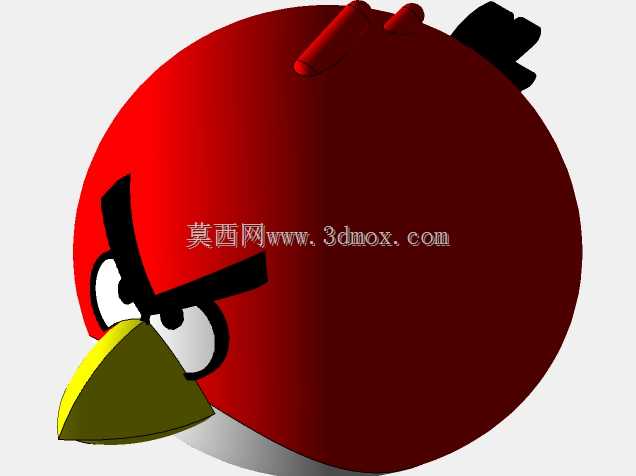

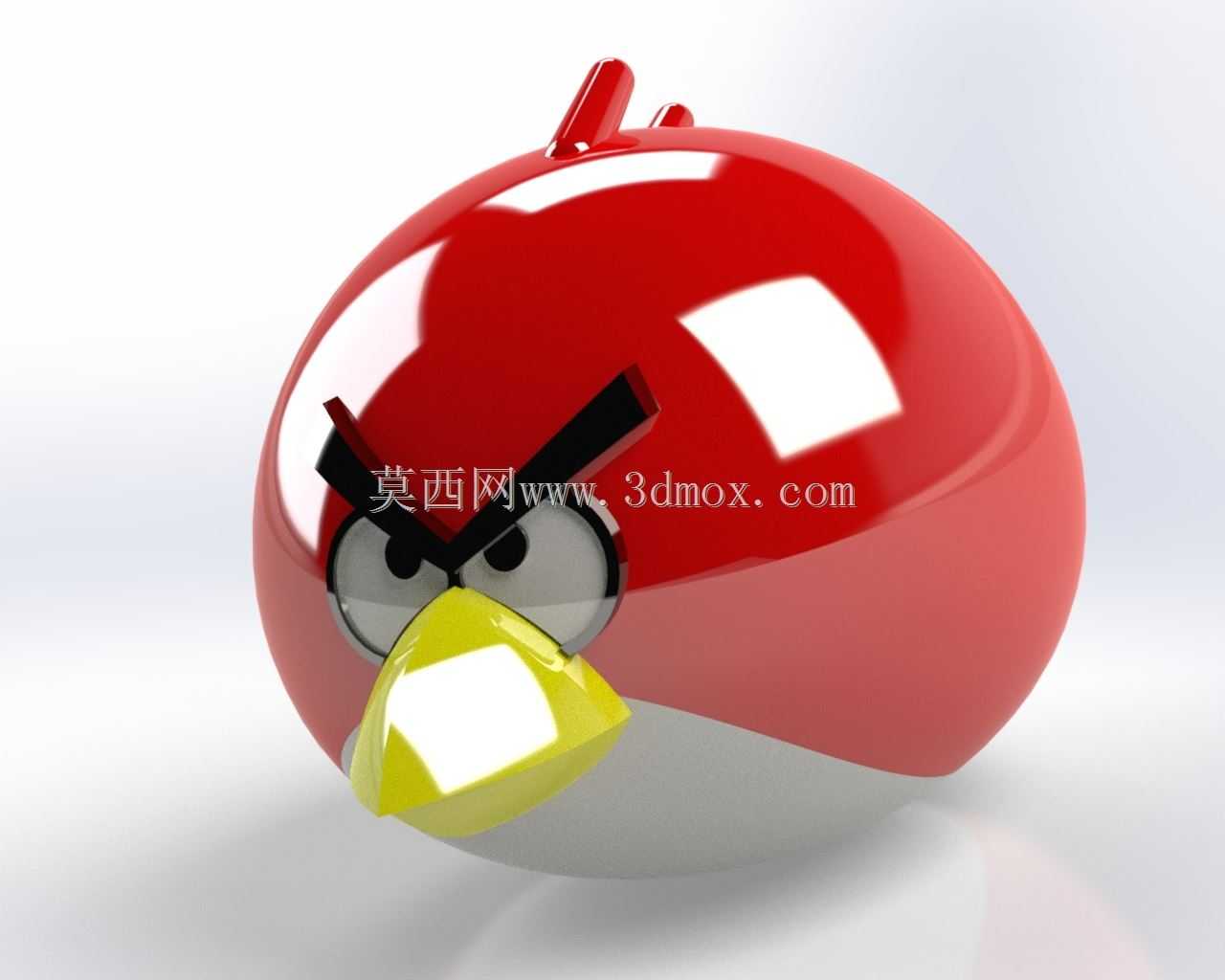

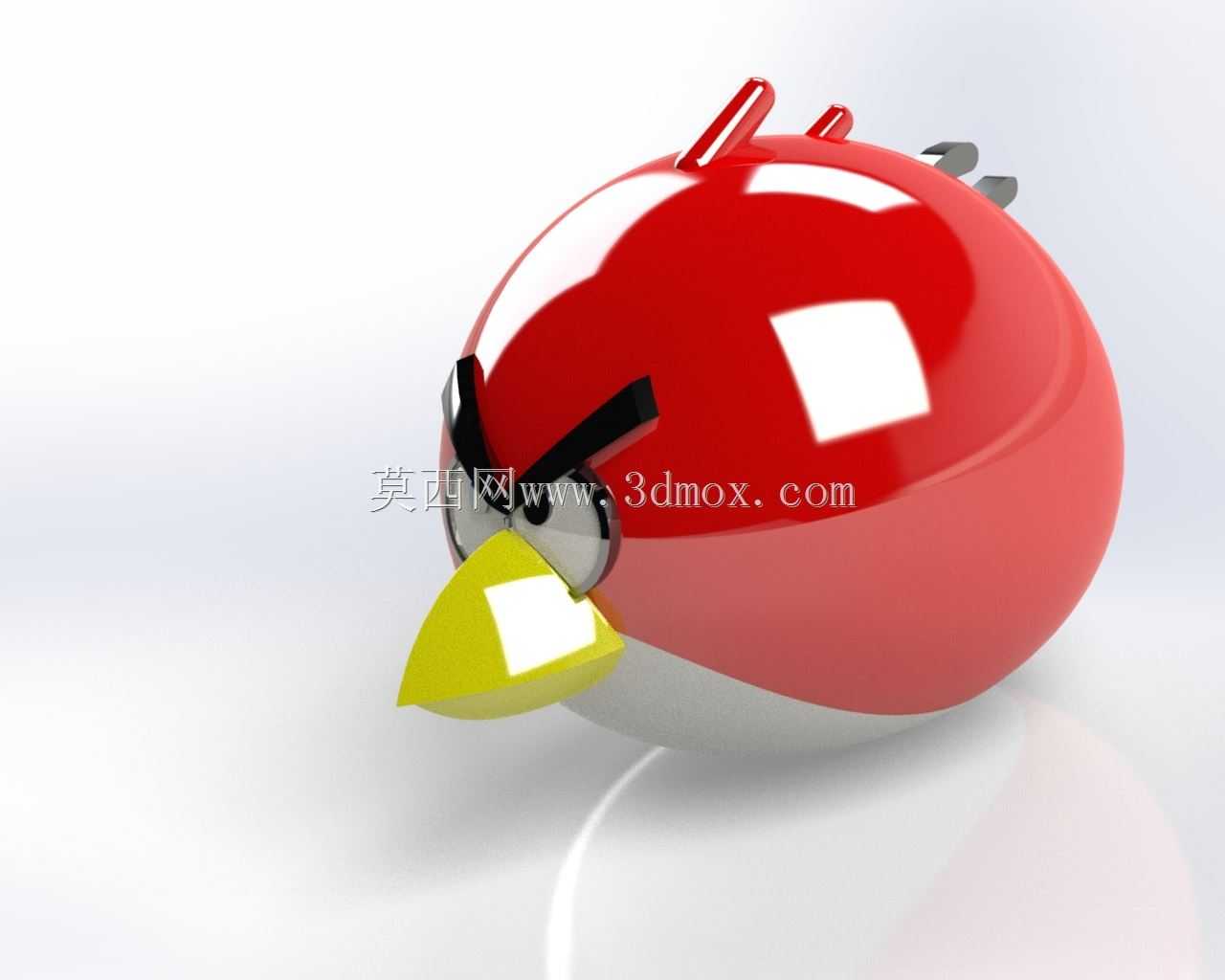

该造型以经典卡通IP形象为原型做实体化结构设计，整体采用近似球体的圆润主体轮廓，在结构拆分上可分为上半红色壳体、下半浅灰色底座、黄色喙部结构、黑色眉部组件、眼部组件以及顶部两个短小凸起结构，各部件之间的拼接边界做了隐藏式止口设计，既保证外观曲面的连续性，也满足实体生产时的装配定位需求。从应用场景来看，该造型可适配桌面装饰摆件、潮玩手办生产、文创周边开发、3D打印个性化定制等多个方向，也可作为工业设计曲面建模的练习案例，帮助从业者掌握G2连续曲面的构建逻辑、多部件装配的公差配合方法。在设计思路上，主体曲面优先采用旋转曲面做基础轮廓，再通过曲面裁剪、桥接、曲率调整还原卡通形象的饱满质感，红色外表面做高光镜面效果的结构预留，对应实体生产时的抛光、喷油工序需求，避免曲面出现曲率突变导致的外观光影瑕疵。眉部的棱角结构做了0.3mm的圆角过渡处理，既保留原形象的凌厉神态，也避免实体成品出现锐边带来的使用安全隐患，同时适配注塑生产时的脱模角度要求，减少模具加工时的薄钢位风险。黄色喙部采用三角锥状的渐变曲面设计，与主体红色壳体的拼接处做了嵌入式卡槽结构，装配后拼接缝隙控制在0.1mm以内，保证外观的整体性，眼部的黑白分层结构做了叠层定位设计，组装时无需额外粘接即可通过卡扣结构固定，降低生产组装的工序复杂度。顶部的两个短小凸起与主体壳体做一体化曲面衔接，曲率连续等级达到G2，避免拼接处出现光影断层，下半部分的浅灰色底座做了平面度预留，放置在水平桌面时的接触面积占底座投影面积的60%以上，保证放置稳定性，不会出现晃动、倾倒的问题。从安装边界来看，整体造型的最大外轮廓直径可根据实际生产需求做等比例缩放，最小缩放比例下可做到30mm直径的钥匙扣尺寸，最大可放大至500mm直径的大型展示摆件，各部件的壁厚在缩放时保持均匀2mm的厚度，适配3D打印、注塑、树脂翻模等多种生产工艺的壁厚要求，不会出现壁厚不均导致的缩印、填充不足等生产缺陷。在曲面建模过程中，所有外观面都做了曲率检查，避免出现收敛点、曲面褶皱等问题，实体抽壳时的内壁做了均匀的加强筋布局，加强筋厚度为壁厚的0.6倍，既提升整体结构强度，也避免生产时出现缩水问题。对于需要做表面处理的工序，红色外表面的曲面拔模角度统一设置为1.5度，满足模具脱模的需求，不需要额外做后期的打磨修正，眉部、喙部等异色部件的分模线都设置在视觉死角位置，保证成品外观的美观度。该造型的结构设计同时兼顾了外观还原度与生产可行性，没有为了刻意还原卡通形象而设置无法落地的结构，所有棱角、拼接位、壁厚参数都符合实体量产的工艺要求，既可以作为文创产品的直接生产原型，也可以作为曲面建模教学的典型案例，帮助从业者掌握卡通形象实体化设计的核心逻辑，理解从平面视觉形象到三维实体结构转化过程中需要考量的工艺、装配、使用场景等多维度因素，避免设计出只能在软件中查看、无法实际生产落地的无效模型。
