电机散热风扇及定子罩壳体结构

这套结构件主要应用于中小型交流异步电机、伺服驱动电机的端部散热与定子防护场景，是电机端部装配的核心配套组件，直接影响电机运行时的散热效率、定子绕组防护等级以及端部动平衡表现。日常在工业流水线驱动电机、机床主轴伺服电机、风机配套驱动电机、新能源车载辅助电机上都能见到同类型结构的应用，属于电机结构里通用性极强的端部组件。

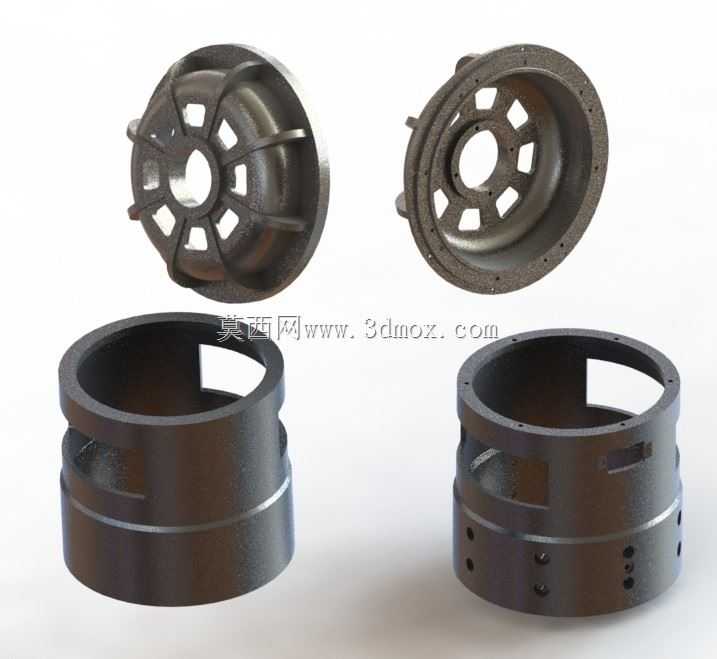

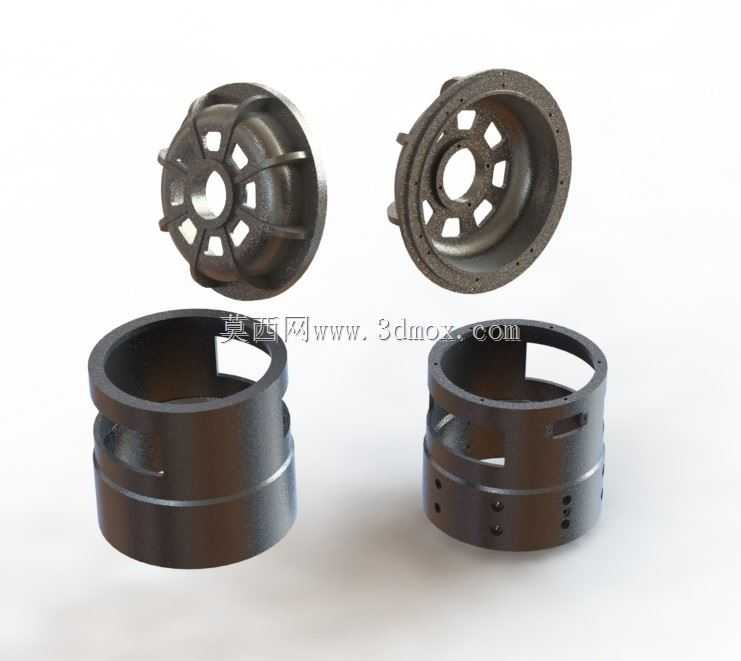

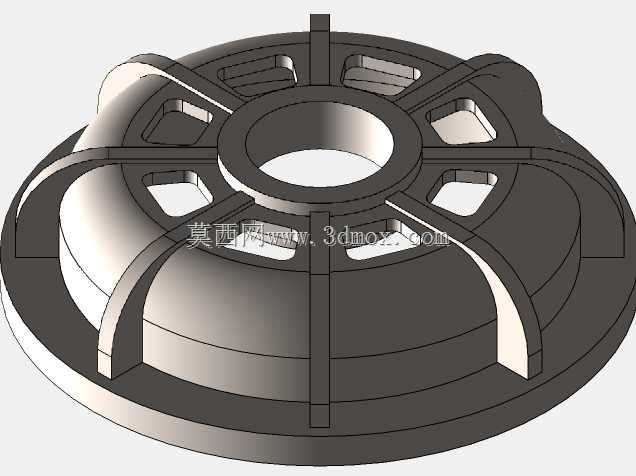

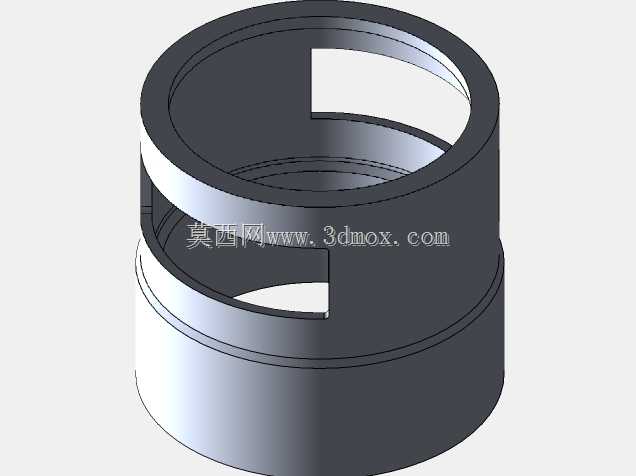

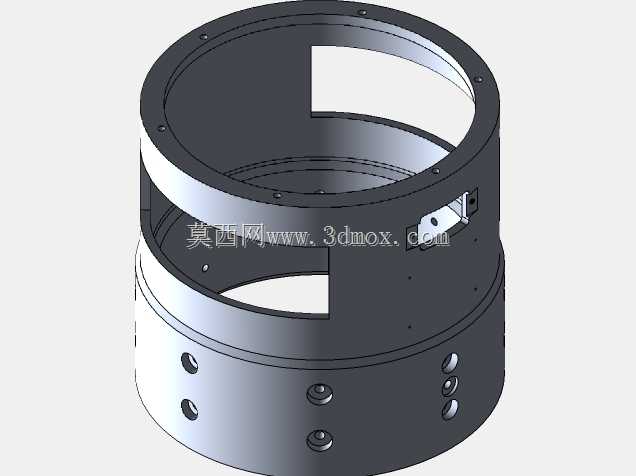

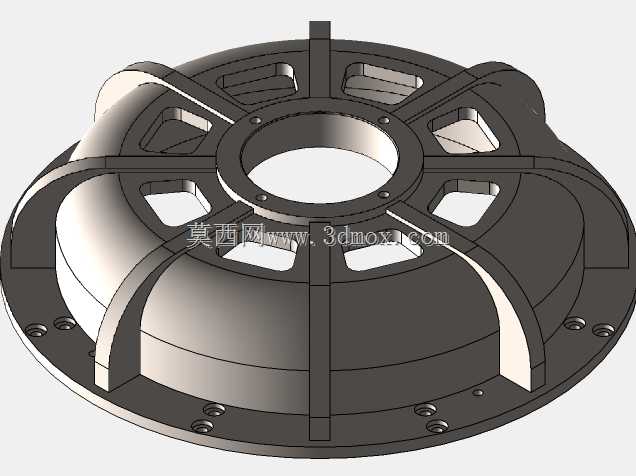

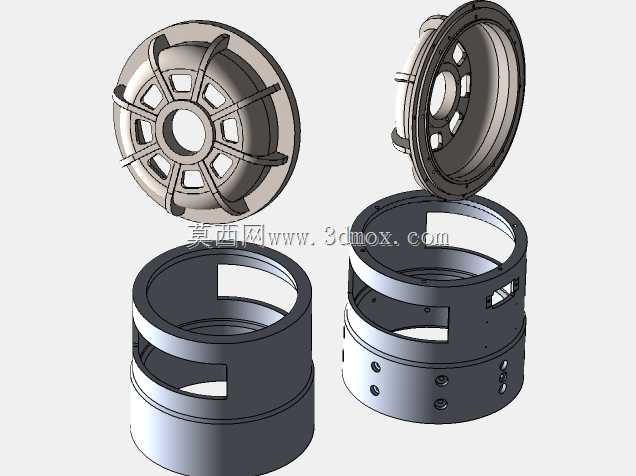

从功能特性来看，上部的扇叶端盖集成了导风筋与安装定位止口，旋转时可沿径向形成稳定的导流风道，将电机运行时定子铁芯、绕组产生的热量顺着导风槽快速带出机壳外部，端盖上的镂空窗格做了等角度均分设计，每个窗格的过流面积经过匹配计算，既保证足够的通风量，又能避免大尺寸异物进入电机内部触碰绕组。下部的圆筒状定子罩是定子铁芯的端部定位载体，内壁加工有与定子铁芯外圆匹配的定位台阶，装配时定子铁芯可直接沿罩体内壁滑入到位，省去额外的径向定位工装；罩体上开设的多组镂空槽一方面是为了减轻整体重量，另一方面可作为绕组端部的散热通道，让空气能直接掠过绕组端部带走热量，罩体外壁分布的多组小孔是端盖固定螺丝的过孔与接地端子安装位，孔位的位置度公差控制在0.1mm以内，保证装配后两端端盖的同轴度，避免扇叶旋转时出现扫膛问题。

设计过程中首先要匹配对应功率等级电机的散热需求，先根据电机额定运行时的损耗功率计算所需的通风量，再反推扇叶的角度、端盖开窗的总面积，避免通风量不足导致电机温升超标，或是开窗过大导致防护等级不达标。定子罩的壁厚设计需要兼顾结构强度与散热效率，壁厚过薄会导致装配时定子压入过程中罩体变形，壁厚过厚则会增加整体重量、阻碍热量向外传递，常规应用场景下壁厚取2.5-3mm即可满足多数中小型电机的强度要求。安装边界方面，这套组件的配合尺寸完全适配标准Y系列、YE3系列电机的定子外圆尺寸，上端盖的止口直径与定子罩的端面止口采用H7/h6的间隙配合，装配后无需额外调整即可保证同轴度；定子罩的轴向长度需要覆盖定子铁芯端部的绕组伸出长度，预留2-3mm的安全间隙，避免绕组端部与端盖发生摩擦，罩体上的安装孔位与电机机壳的端面对应孔位完全对齐，可直接采用标准内六角螺丝完成固定，不需要二次打孔加工。

实际选型应用时，需要注意扇叶端盖的进风方向要匹配电机的安装朝向，卧式安装的电机端盖导风筋角度要保证气流沿机壳散热筋轴向流动，立式安装的电机则要调整开窗位置避免冷凝水直接滴入绕组内部。定子罩的材质通常选用压铸铝合金或是高强度工程塑料，压铸铝合金材质的导热性能更好，适合连续高负载运行的工业电机，工程塑料材质的重量更轻、绝缘性能优异，适合家用小功率电机或是对绝缘等级要求较高的伺服电机场景。这套结构的分体式设计也方便后期维护，电机检修时只需拆下上端盖即可检查绕组端部状态，不需要完全拆解定子与机壳的配合，能大幅缩短现场维护的工时。
