手动管道切割夹持虎钳结构设计

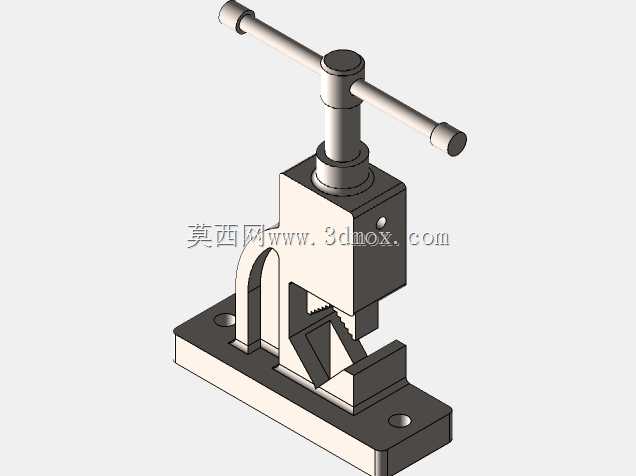

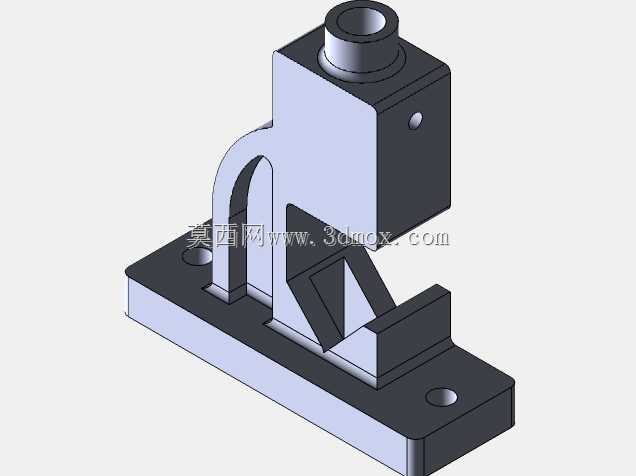

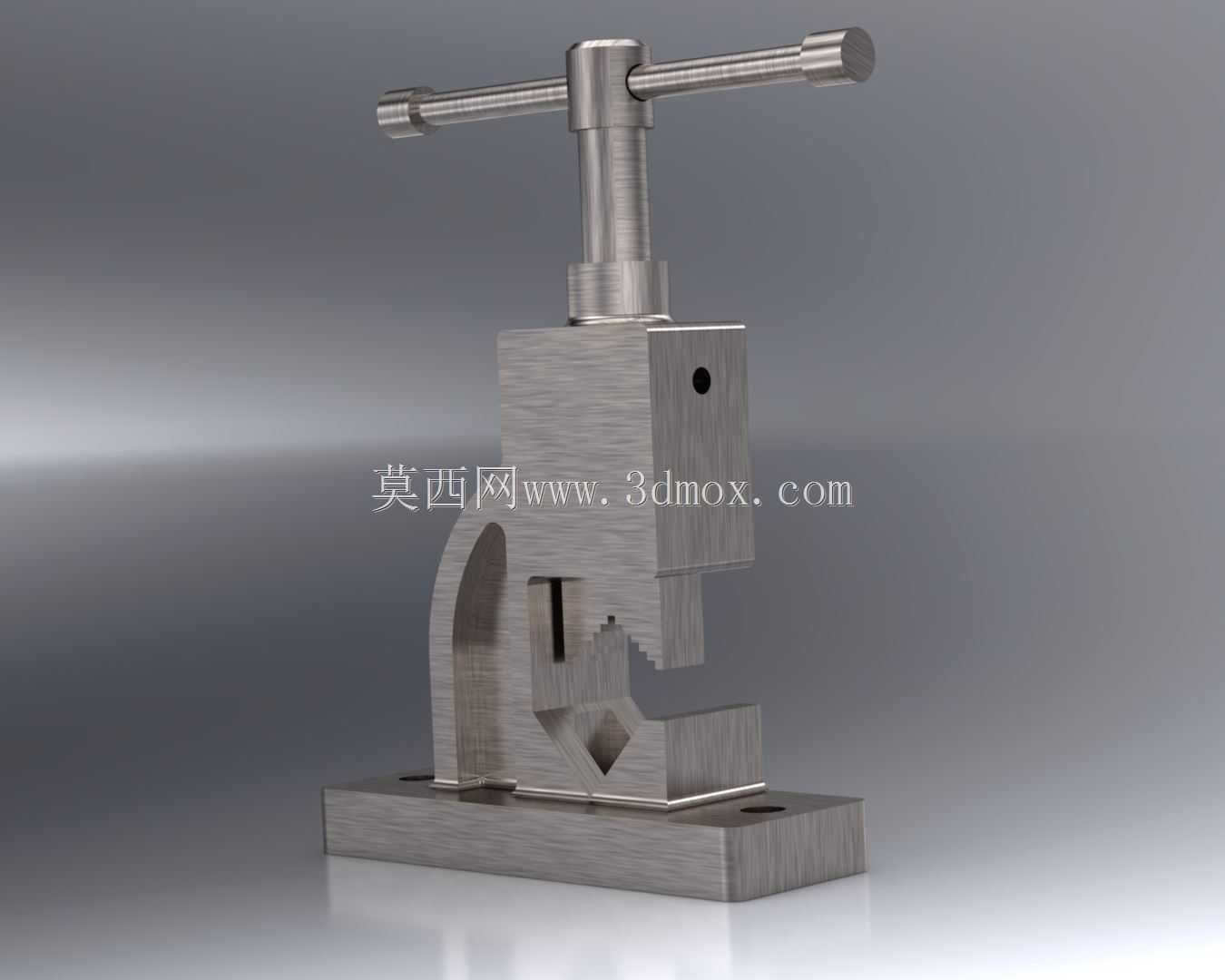

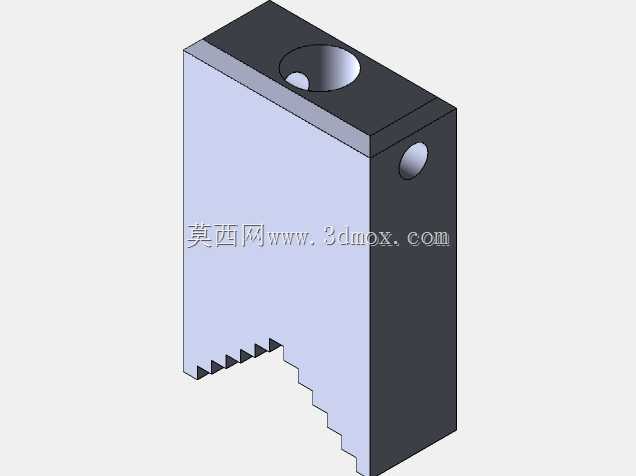

在现场管路施工作业、小型维修工位的管道切割工序里，这类手动管虎钳是出镜率极高的工装夹具，和普通台虎钳的平口夹持逻辑不同，它的核心功能是牢牢卡紧圆形截面的金属或非金属管材，避免切割过程中管材转动、窜动导致切口歪斜、崩边甚至锯片崩断的问题。从结构设计逻辑来看，这款虎钳采用了一体式C型机架搭配丝杠进给的夹紧方案，底部是带安装孔的矩形安装底座，安装时可以通过螺栓穿过底座上的四个沉孔，将整个虎钳固定在钳工台、移动式施工支架或者现场临时搭建的作业平台上，安装边界要注意预留出上方T型手柄的转动空间，以及侧面管材进出的避让距离，避免操作时手柄磕碰周边障碍物。夹紧执行部分的钳口做了适配圆形管材的V型缺口设计，缺口边缘加工有细密的卡齿，当转动顶部的T型手柄时，丝杠带动活动钳块垂直向下进给，V型钳口和下方固定座上的对应V型槽形成对中夹持结构，不管是薄壁铜管、厚壁无缝钢管还是PVC塑料管材，都能通过V型结构自动对中，卡齿嵌入管材表层提供足够的静摩擦力，抵抗切割时的扭矩，不会出现管材打滑转位的情况。很多现场施工人员会遇到普通台虎钳夹圆管容易夹扁、夹不紧的问题，这款虎钳的夹持力传递路径做了优化，丝杠的轴向力直接垂直作用在管材的径向方向，没有多余的力臂损耗，转动手柄时的施力手感很直接，不需要借助加力杆就能提供足够的夹紧力，同时钳口的V型角度经过适配，夹持薄壁管时受力点分布在管材两侧，不会因为单点受力过大把薄壁管夹变形。从实际使用场景来说，它不光能配合手锯、小型手持切割机做管道切断作业，还能在管道套丝、管口倒角、管件焊接对位的时候提供稳定的夹持定位，尤其是在没有电源的野外管路抢修场景，纯机械结构的手动虎钳不需要外接动力，可靠性远高于气动、电动夹具，不会因为气源、电源问题影响施工进度。设计时特意将T型手柄的长度做了合理匹配，既保证了人手转动时能获得足够的力矩，又不会因为手柄过长导致操作时需要过大的活动半径，适合空间局促的现场作业环境；机架部分采用整体式的块状结构，没有多余的拼接焊缝，刚性表现更好，夹紧时机架的形变量极小，能保证钳口的对中精度，长期使用也不会出现钳口错位的问题。固定钳身的C型开口高度预留了足够的空间，除了常规直径的管材，也能容纳带法兰的短管、小型管件的夹持需求，底部安装孔的孔位间距适配市面上大多数通用钳工台的安装孔位，不需要额外打孔改造就能直接替换老旧的台虎钳或者管钳夹具。和常见的链条式管钳相比，这种固定式管虎钳的夹持稳定性更强，切割出来的管口垂直度更好，后续套丝或者对接管件的时候不需要反复修磨管口，能有效提升管路安装的施工效率，减少管口对接时的渗漏隐患。在做三维结构建模的时候，要重点关注丝杠和活动钳块的配合间隙，间隙过大会导致夹紧时钳块晃动，间隙过小则会出现进给卡滞的问题，同时V型钳口的卡齿角度和深度也要做合理设计，齿太深容易在薄壁管材表面留下过深的压痕影响管材强度，齿太浅则会出现夹紧力不足打滑的问题；另外T型手柄和丝杠顶端的连接要做防脱设计，避免操作时手柄从丝杠上脱落引发安全隐患。整个虎钳的外露金属面都做了防锈处理的结构预留，适合在潮湿的施工现场、水暖维修车间这类环境下长期使用，不会轻易出现锈蚀卡滞的问题。
