盘类零件数控加工刀路三维设计作品

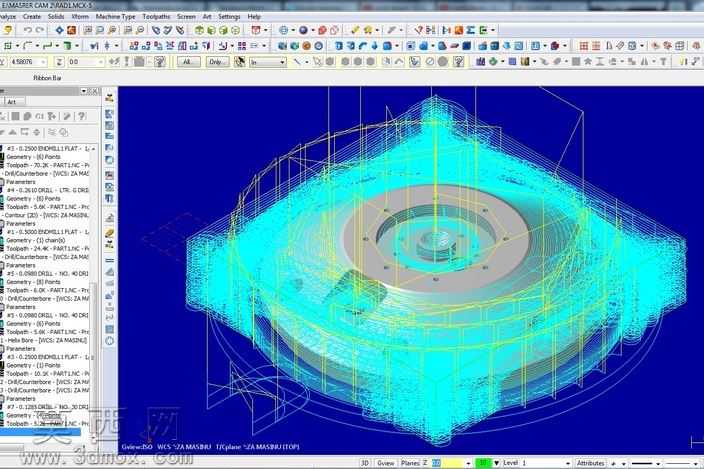

本作品为典型盘类回转零件的数控加工全流程三维设计成果，建模阶段首先完成零件主体结构的精准搭建：以中心轴线为基准，依次构建中心定位通孔、多层阶梯式环形安装面、周向均匀分布的紧固孔位、外缘环形凸台与凹槽结构，所有尺寸严格遵循机械加工公差规范，保证各配合面的同轴度、平面度等形位公差符合实际生产要求，建模过程中对零件的棱边做了符合加工工艺的倒角处理，避免后续加工出现应力集中或毛刺残留问题。在刀路规划环节，针对零件不同加工区域的特征匹配对应的加工策略：零件中心区域采用螺旋下刀的挖槽加工刀路，保证开粗过程平稳排屑顺畅，减少刀具垂直下刀的冲击力；环形安装平面采用面铣削平行刀路，设置合理的步距与切削重叠量，保证加工后平面的表面粗糙度达标；周向孔位采用深孔钻削固定循环刀路，匹配对应的啄钻参数，兼顾钻孔效率与排屑冷却需求；外缘曲面区域采用等高外形与环绕等距结合的精加工刀路，保证曲面轮廓的加工精度，所有刀路均做了安全抬刀高度设置、进刀退刀圆弧过渡处理，避免刀具与工件、夹具发生碰撞。在加工仿真验证阶段，通过三维软件的实体切削仿真功能，完整模拟从毛坯上料到粗加工、半精加工、精加工的全工序过程，直观呈现刀具切削路径的走向、材料去除的过程，检查是否存在过切、欠切、撞刀等工艺风险，同时对刀路参数进行优化调整，在保证加工精度的前提下尽可能缩短非切削移动的路径长度，提升整体加工效率。整个设计过程将三维建模与数控加工工艺深度结合，所有刀路参数、结构设计均贴合实际机床加工的生产场景，可直接用于对应零件的实际数控加工编程参考，也可作为数控加工编程的教学练习案例，帮助学习者掌握盘类零件从建模到刀路规划的完整流程，理解不同加工策略的适用场景与参数设置逻辑。
