太阳镜下部成型注塑模具结构设计

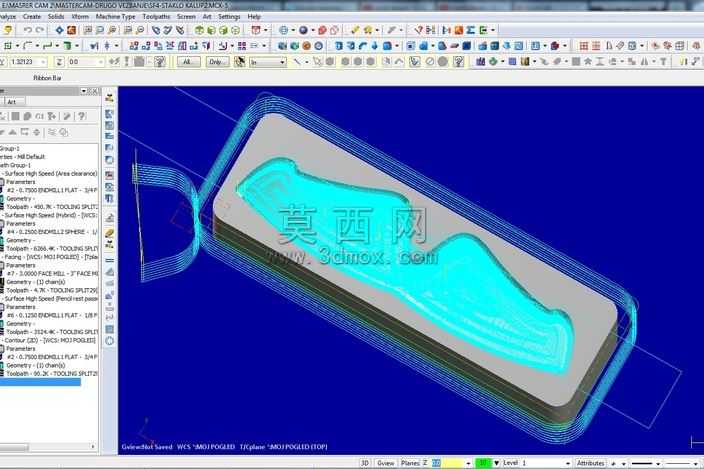

本套太阳镜下部模采用三维参数化建模方式完成整体结构设计，建模过程中首先依据太阳镜下部构件的外形轮廓、曲面弧度与装配尺寸要求，先完成产品件的逆向曲面重构，精准还原镜架下部贴合面部的人体工学曲面弧度，保证后续成型产品的佩戴贴合度与外观流畅度。在模具整体结构搭建阶段，采用单型腔布局设计，分型面选取沿产品最大轮廓边线延伸构建，充分考量曲面拔模角度的均匀性，避免脱模过程中出现产品表面拉伤、形变问题。模具的型腔部分采用整体式铣削成型结构，建模时对型腔表面的曲面精度做了公差约束，保证成型后产品表面无接刀痕、无曲面凹陷等外观缺陷；型芯部分对应产品内侧的装配卡扣、定位槽结构做了精准的特征拆分，所有细小结构均做了圆角过渡处理，既提升模具部件的结构强度，也避免注塑过程中出现应力集中导致的模具开裂。浇注系统采用侧浇口进料方式，浇口位置选取在产品非外观面的侧边位置，建模时对流道的转角、截面尺寸做了优化，保证熔融塑料能够均匀填充整个型腔，减少填充过程中的气泡、熔接痕等成型缺陷。冷却水路设计沿型腔曲面环绕排布，水路与型腔表面的距离保持均匀一致，保证模具成型过程中温度均衡，缩短产品冷却定型周期，提升生产效率。顶出机构采用顶杆+推板组合的顶出方式，顶杆位置均匀分布在产品受力均匀的非外观区域，避免顶出过程中产品出现顶白、形变问题。建模过程中对所有模具部件做了干涉检查，验证开合模过程中各部件的运动行程无干涉，导柱导套的定位精度满足模具合模的同轴度要求，整体结构紧凑合理，充分考量了实际注塑生产中的加工工艺性、装配便捷性与后期维护便利性，模具的成型尺寸精度能够满足太阳镜下部构件的外观与装配要求。
