电缆支架注塑模具三维结构设计

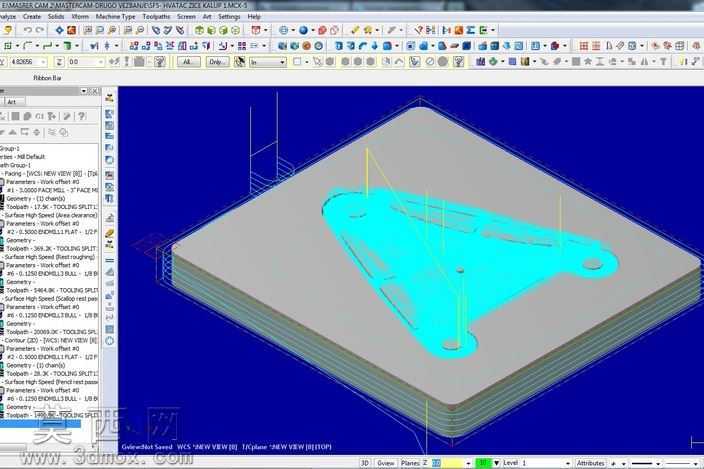

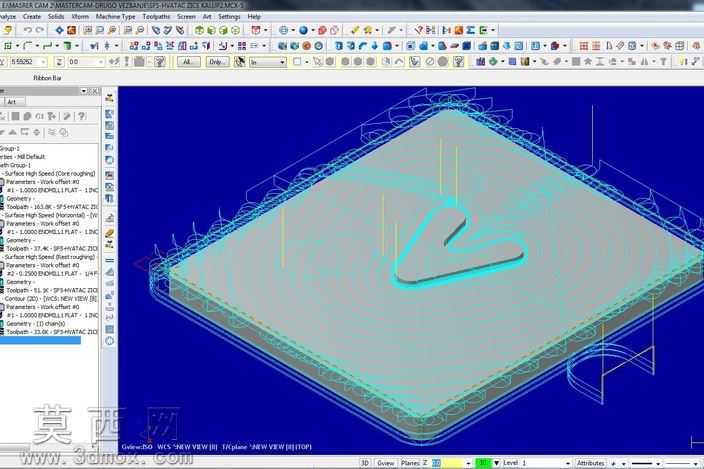

本套电缆支架模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循注塑模具设计规范，先完成电缆支架成品件的结构逆向推导，再依次搭建模仁、模架、流道、冷却系统、顶出机构的全参数化模型。模型搭建阶段重点还原了电缆支架的三角加强筋结构、安装孔位的成型特征，针对支架薄壁区域做了模仁局部加厚处理，避免注塑过程中出现填充不足、翘曲变形的问题。材质配置上，模仁部分选用预硬钢材质属性，模架部分配置标准模架钢材质，流道与冷却水路分别对应透明塑料与金属铜材质做区分渲染，方便直观识别各功能模块。结构设计层面，采用一模一腔的布局方案，流道设计为侧浇口形式，适配电缆支架的平板类结构特征，浇口位置选在支架非外观面的侧边，避免后续去除浇口影响成品外观质量；冷却水路采用环绕式布局，紧贴模仁成型区域，保证注塑过程中模温均匀，减少成品内应力；顶出机构采用顶针+推板组合形式，对应支架的平面区域与加强筋位置均匀布置顶针，避免顶出过程中出现顶白、变形缺陷。设计过程中同步完成了开模行程校验、顶出行程计算、冷却效率模拟，所有结构参数均匹配标准注塑机的安装尺寸，模型保留了完整的参数化特征，可根据实际生产需求调整模仁尺寸、浇口大小、水路直径等参数，适配不同规格的电缆支架生产需求，整体结构无干涉、无冗余特征，可直接用于后续的数控加工编程、模具装配工艺编制。
