CR2025纽扣式锂锰电池结构设计

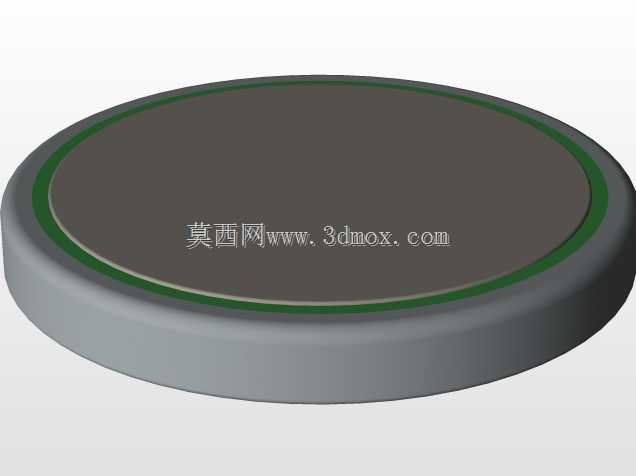

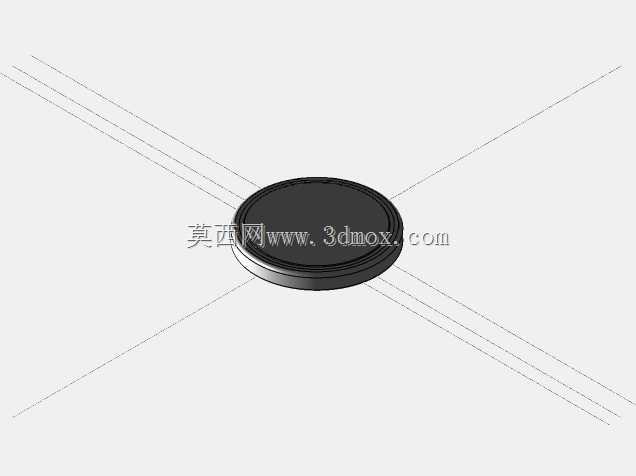

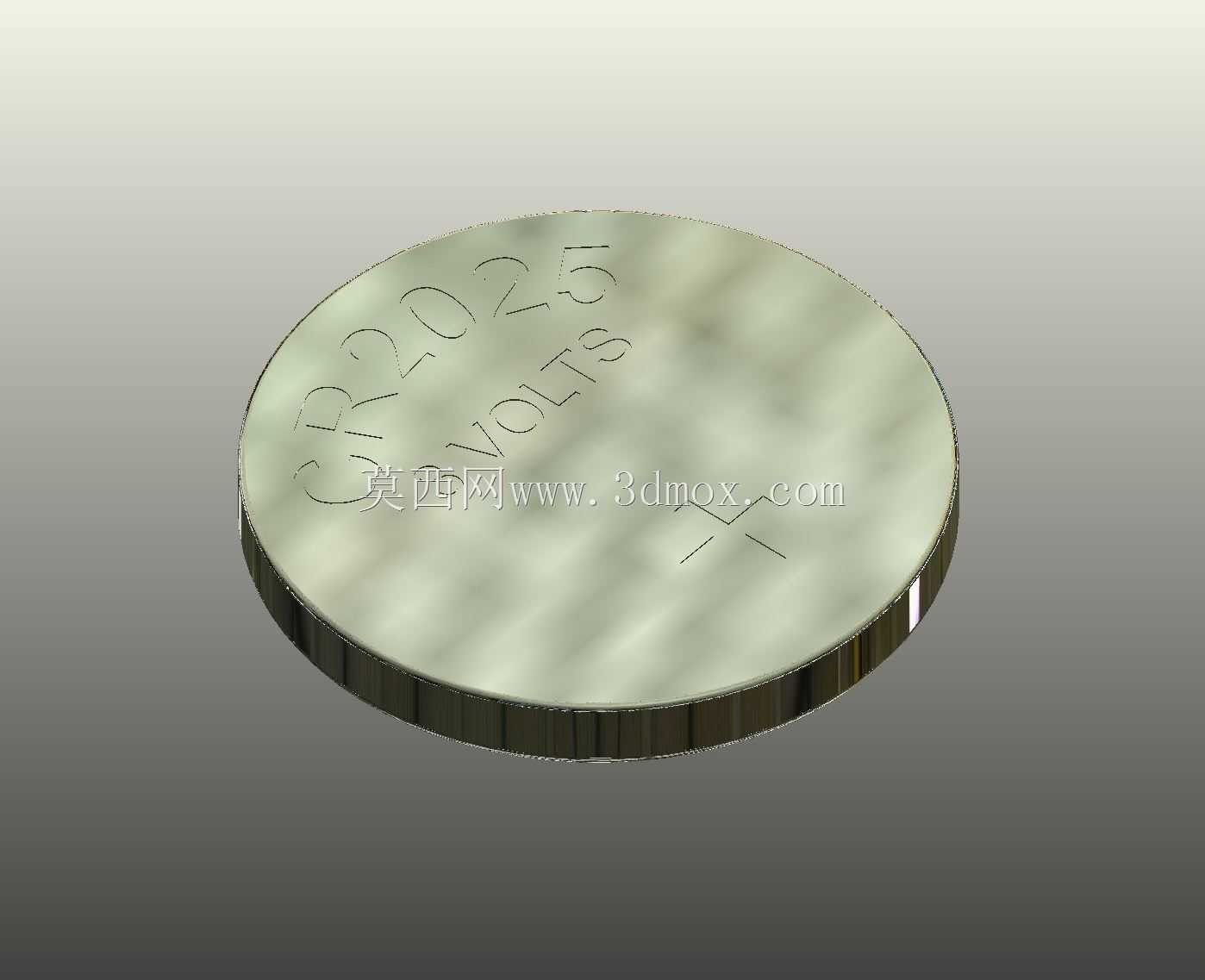

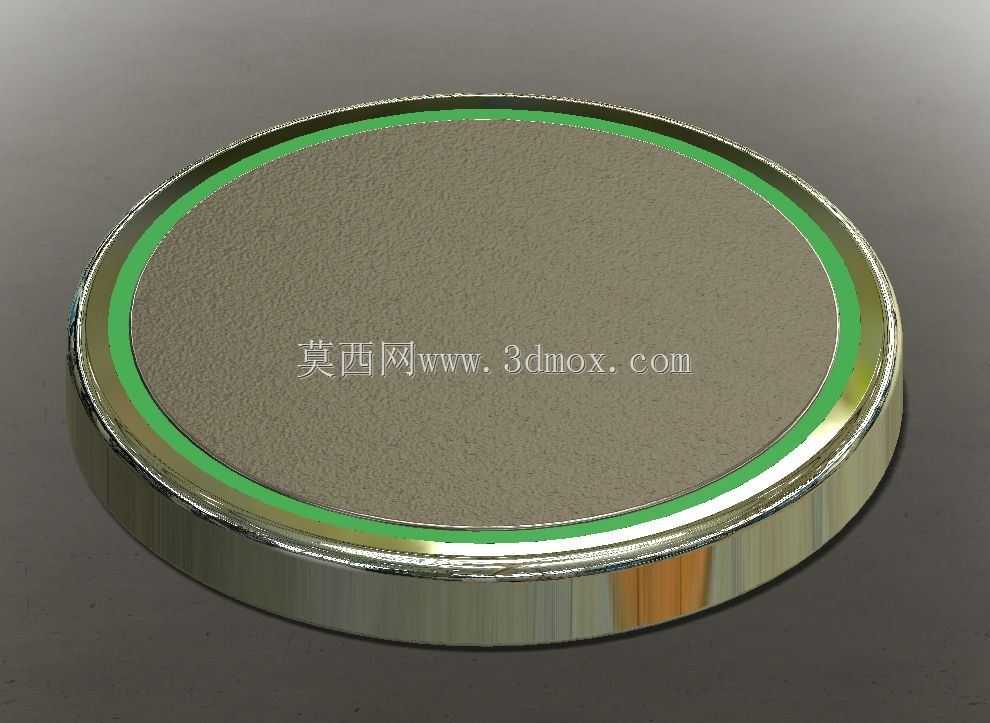

在消费电子、小型智能硬件的结构开发流程里，薄型扣式电源的选型与安装匹配，一直是紧凑空间内供电方案的核心环节，CR2025规格的纽扣电池，是目前小功率便携设备里应用覆盖极广的一类供电元件。这类电池的常规应用场景，覆盖了汽车遥控钥匙、主板CMOS备份供电、小型蓝牙追踪器、智能穿戴配件、低功耗传感器节点、电子价签等诸多对安装厚度有严格限制的设备，很多需要长期待机、瞬时小电流放电的场景，都会优先选用该规格的电池作为供电载体。从实际使用的功能特性来看，该款电池标称电压3V，属于锂锰体系的一次电池，放电曲线平稳，自放电率低，常温下存储周期长，不需要额外的充电管理电路，能大幅简化终端设备的供电回路设计，降低整体BOM成本与结构占用空间。做这款电池的三维结构建模时，首先要明确的是安装边界的尺寸约束，CR2025的命名本身就对应了核心外形参数：直径20mm，整体厚度2.5mm，建模过程中要严格控制外壳的公差带，正极面的凸起刻印区域、负极壳体的卷边收口结构，都要和实际量产的电池尺寸保持一致，避免后续结构设计时出现电池仓卡滞、接触不良的问题。建模时的结构拆分思路，要还原真实电池的层叠构造：最外层是冲压成型的镀镍不锈钢壳体，分为正极盖与负极底壳两部分，两者之间通过绝缘密封垫圈实现隔离与封边，内部卷绕的电芯、隔膜、电解液腔体的结构，在外观建模时不需要做完全的内部剖分，但外部的所有装配特征，比如壳体的圆角过渡、表面的极性标识刻印、边缘的卷边厚度，都要做到和实物一致。很多结构工程师在做电池仓设计时，容易忽略电池正极面的字符刻印带来的微小凸起，虽然这个凸起的高度只有零点几毫米，但如果电池仓的正极接触弹片设计没有预留对应的避让空间，长期使用后可能出现弹片形变、接触电阻变大的问题，所以在建模时刻意还原了表面CR2025、3V标识的压印特征，就是为了给后续的整机结构设计提供准确的装配参考。从安装适配的角度来说，这类纽扣电池的固定方式通常分为两种，一种是插件式的电池座，通过金属弹片分别接触电池的正负极壳体，另一种是卡入式的塑胶电池仓，通过周边的卡扣限位电池的径向位移，再通过底部或上盖的弹片压紧电池保证接触可靠。不管是哪种固定方式，都需要准确的电池三维模型来做干涉检查：比如电池装入电池座时的导入倒角是否足够，弹片的压缩量是否在材料的弹性形变范围内，电池周边的绝缘间隙是否满足安规要求，这些都不能靠二维图纸的标称尺寸来估算，必须有精准的三维模型做装配仿真。实际工程应用里，很多低功耗设备的结构空间已经压缩到了极限，比如智能戒指、超薄门禁卡这类产品，内部留给电池的厚度空间往往只比2.5mm多出零点几毫米的余量，这时候电池模型的厚度公差、表面平整度的还原就显得尤为重要，如果模型的厚度比实际产品偏小，后续开模后就可能出现电池装不进去，或者装入后挤压其他元器件的问题；如果模型尺寸偏大，又会造成空间浪费，不符合产品紧凑化的设计目标。另外，这款电池的建模也考虑了不同使用场景的细节：比如负极底壳的平面度，要保证和SMT电池座的焊盘接触时不会出现倾斜，壳体边缘的卷边R角，要避免在装入电池仓时刮伤塑胶仓壁或者绝缘片，表面的极性标识位置，也要和行业通用的标注位置保持一致，方便用户更换电池时快速识别正负极方向，减少装反的概率。在做结构验证的时候，还可以基于这个模型做跌落仿真的前置检查，确认电池在受到冲击时，会不会从电池仓里脱出，或者挤压周边的PCB板造成元器件损坏，这些仿真工作的前提，都是要有一个和实物尺寸、外形特征完全匹配的电池模型。很多刚入行的结构工程师在选型纽扣电池时，往往只关注电压和容量参数，忽略了外形尺寸的细节差异，比如CR2025和CR2032的直径相同，但厚度差了0.7mm，如果混用模型，就会导致整个电池仓的设计全部作废，重新开模造成的成本损失和周期延误都非常大，所以精准的分规格三维模型，是小型电子设备结构设计里不可或缺的基础参考资料。
