CR2016规格3V纽扣式锂锰电池结构

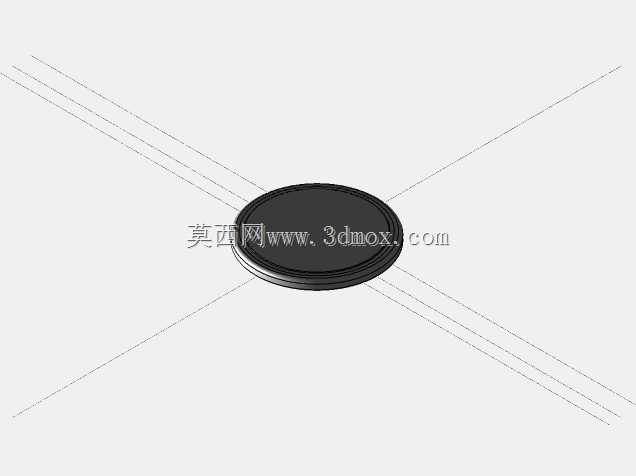

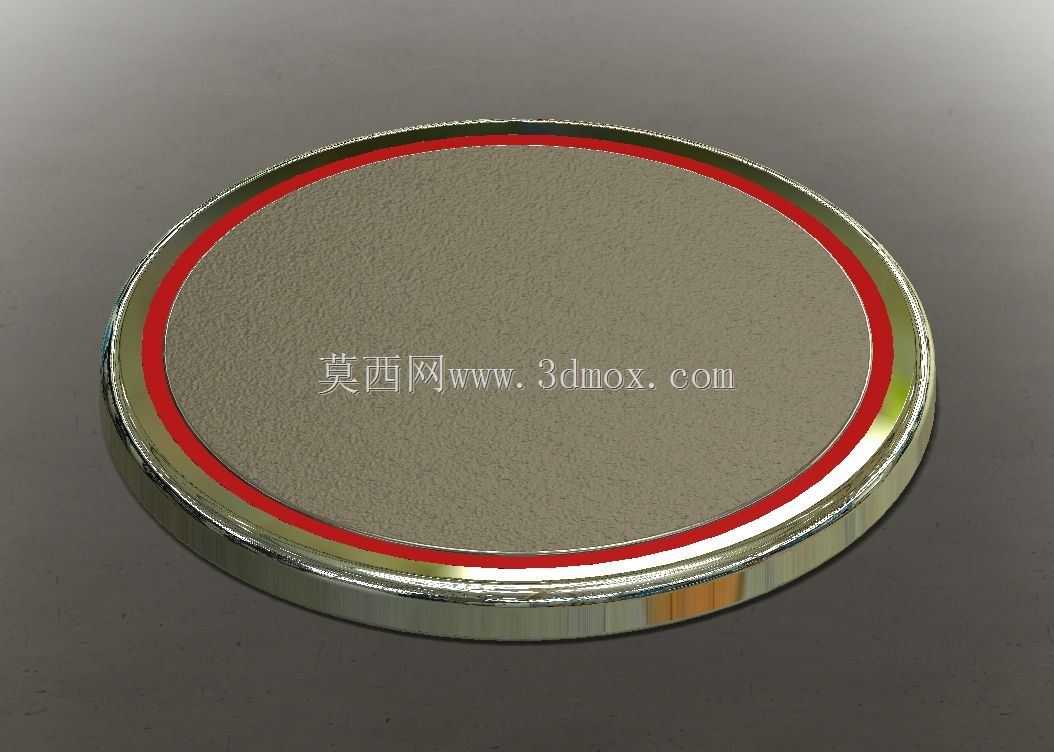

日常做便携电子设备结构设计时，这类扣式锂锰电池的选型和结构匹配是绕不开的环节，很多刚入行的工程师容易只看标称电压选件，忽略了电池本身的外形公差、密封结构、安装边界带来的装配问题，最后打样回来出现接触不良、漏液卡滞的问题，反而拖慢项目进度。CR2016规格的纽扣电池标称输出电压3V，属于一次性锂锰原电池，本身自放电率极低，常温环境下存放数年容量衰减也能控制在极低水平，非常适合给低功耗的微型电子设备做长期主电源或者备用电源，比如电脑主板的CMOS供电模块、汽车遥控钥匙、小型电子体温计、门禁卡读卡器、便携计步器这类设备，工作电流多在微安到毫安级别，不需要大电流持续放电，刚好匹配这类电池的放电特性。从结构设计的角度看，这款电池采用典型的卷边密封结构，外壳为镀镍不锈钢冲压成型的上下壳体，上壳为正极输出端，下壳为负极输出端，中间通过绝缘密封胶圈实现正负极绝缘与内部电解液的密封，防止电解液渗漏腐蚀设备电路板。模型还原了电池的实际外观细节，包括壳体表面的金属质感、边缘的卷边密封结构，以及壳体与绝缘圈的配合边界，做结构设计时可以直接参考模型的外形尺寸做电池仓的限位设计。外形尺寸上，CR2016的命名本身就对应了核心尺寸参数，直径20mm，整体厚度1.6mm，做电池仓设计时要注意，直径方向的预留间隙不能过大，否则设备受振动时电池容易移位导致接触断电，一般径向预留0.1-0.2mm的装配间隙即可，厚度方向要考虑接触弹片的压缩量，不能把仓体厚度做的刚好1.6mm，否则弹片预压不足会出现接触电阻过大的问题，通常要给弹片预留0.2-0.3mm的压缩行程，保证正负极都能可靠贴合电池端面。很多工程师做电池接触结构时，容易忽略负极接触点的位置，CR2016的负极是整个下壳体平面，正极是上壳体中心区域，边缘的卷边位置是绝缘密封层，不能把正极弹片搭在卷边位置，否则会出现接触不良甚至正负极短路的风险。这类电池的正极壳体表面硬度较高，负极壳体相对稍薄，设计弹片时要保证接触点有足够的镀金层或者镀镍层，防止长期使用后接触点氧化导致供电中断。在实际应用场景里，这类电池经常用在需要长期免维护的设备上，比如户外的小型无线传感器、智能水表的备用电源，这时候除了尺寸匹配，还要考虑电池的工作温度范围，常规CR2016的工作温度在-20℃到60℃之间，如果是极寒环境下使用的设备，还要选宽温型号，不过常规消费类电子场景下普通型号完全够用。做三维建模的时候，要注意还原电池边缘的圆角过渡，实际产品的壳体边缘不是锋利的直角，而是有微小的冲压圆角，半径大概在0.1mm左右，如果建模时做成直角，导入装配体做干涉检查时会出现虚假干涉，影响结构判断。另外电池表面的标识区域是平整的，做丝印避让或者标签贴合设计时，可以直接参考上壳体的平面区域，不需要额外做曲面适配。很多消费类电子产品为了追求薄型化，会把电池直接贴装在PCB板上，这时候要注意在电池和PCB之间预留绝缘层，防止电池负极和PCB上的走线意外短路，绝缘层的厚度一般0.05mm的聚酰亚胺胶带就足够，同时要在电池周边做限位挡墙，挡墙高度不要超过电池厚度的三分之二，否则更换电池时会出现卡滞，用户很难取出。还有一个容易忽略的点，就是电池的防爆结构，这类扣式电池在内部压力异常升高时，会通过卷边位置的密封胶圈泄压，所以设计电池仓时不要把卷边位置完全封死，要预留微小的泄压间隙，避免极端情况下电池鼓胀顶坏设备外壳。从建模还原度来看，这个模型准确还原了电池的金属壳体质感、红色绝缘密封圈的位置，以及整体的比例关系，做设备装配干涉检查、结构布局验证时完全可以使用，不需要再反复核对实物尺寸，能减少前期设计的尺寸核对工作量，尤其是做多设备通用电池仓设计时，可以直接调用这个模型做适配验证，避免不同供应商的电池尺寸公差带来的装配问题。
