CR2032纽扣式3V锂锰电池三维结构设计

做消费电子结构设计的工程师，多半都跟CR2032这类纽扣电池打过交道——小到电脑主板的CMOS供电、电子体温计、车钥匙遥控器，大到工业传感器节点、低功耗物联网终端的备用电源，这类薄型扣式电池的选型和安装位设计，直接决定了整机的续航可靠性和结构紧凑度。这次做的这个CR2032三维模型，完全是按照实际量产的电池实物尺寸逆向校核后搭建的，没有做夸张的外观美化，所有结构细节都贴合实际生产的电池形态，方便结构工程师直接调用做装配干涉检查。

先从实际应用场景说，这类扣式电池最常出现在对空间厚度要求严苛的低功耗设备里，比如很多穿戴式的健康监测设备，不能用柱状电池占纵向空间，CR2032的薄型圆盘结构刚好能嵌入设备后盖的凹槽里，不额外增加整机厚度；还有工业现场的无线温湿度传感器，往往要埋在设备缝隙里长期工作，不需要频繁更换电池，CR2032的自放电率低，常温下存放十年仍能保留八成以上容量，刚好匹配这类长周期低功耗的供电需求。很多新手工程师做电池仓设计的时候，容易忽略电池正极面的标识凸台和负极壳体的卷边厚度，导致装配的时候电池卡滞或者接触不良，这个模型里特意把正极面的字符压印深度、壳体侧壁的卷边圆角都做了还原，能直接用来校核电池弹片的接触行程。

说到产品的功能特性，CR2032属于锂锰一次性电池，标称电压3V，是普通干电池电压的两倍，所以很多低功耗电路不需要做升压设计就能直接驱动，能省掉电源管理部分的元器件占板空间。它的正极采用二氧化锰材料，负极是金属锂，电解液为非水电解液，所以不存在普通干电池的漏液腐蚀风险，这也是为什么主板、汽车钥匙这类长期不更换电池的设备优先选它的原因。模型里还原的正极面十字标识和字符压印，不只是外观装饰，实际生产中这些压印的深度有严格管控，不能太深否则会刺穿正极壳内部的绝缘层，也不能太浅导致标识模糊无法辨识极性，很多小厂生产的仿冒电池就是压印深度超标，容易出现内部短路的问题。

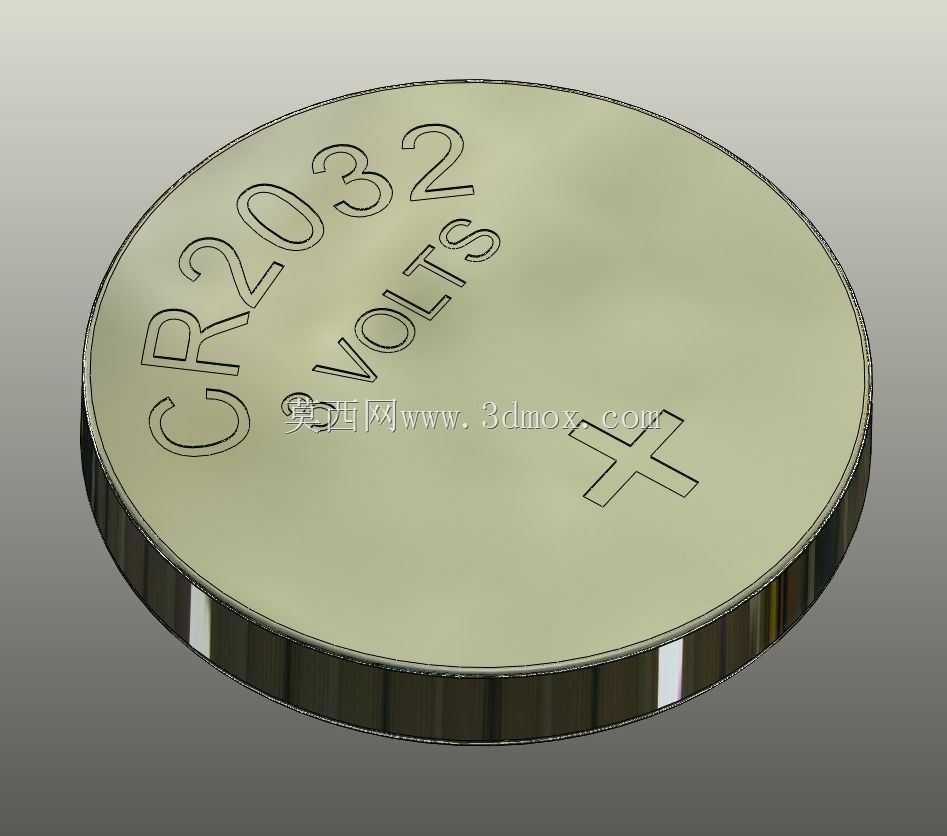

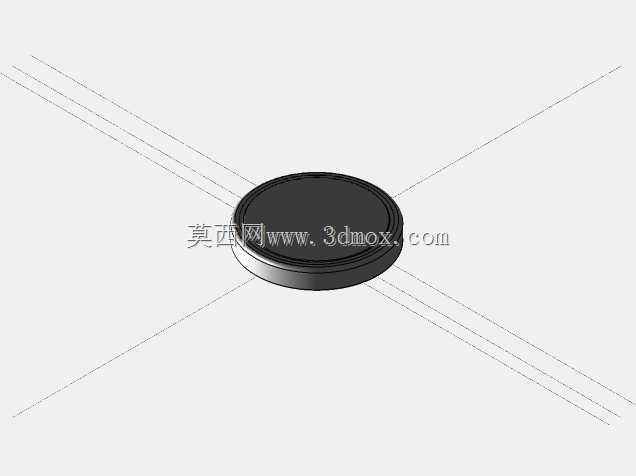

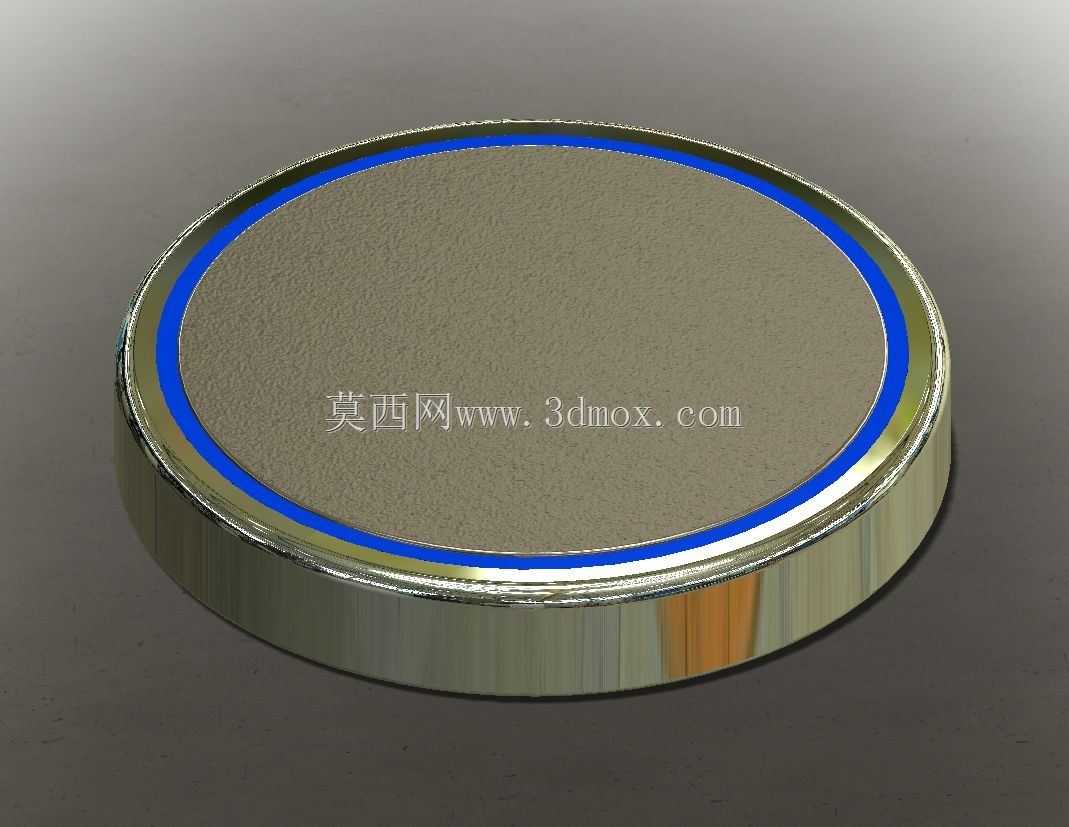

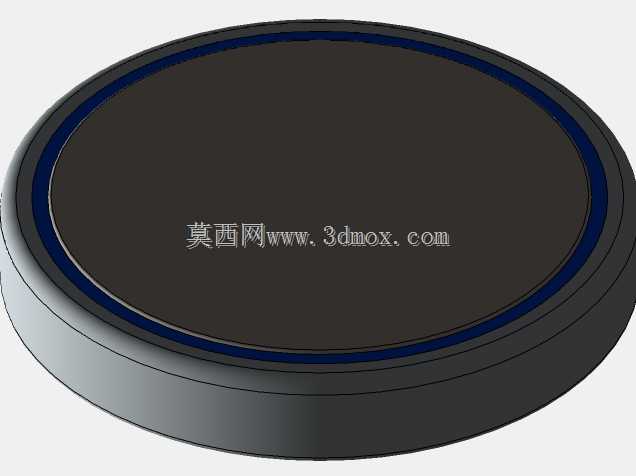

设计思路上，这个模型没有做参数化的过度简化，而是按照实际电池的分层结构搭建：最外层是镀镍的不锈钢负极壳体，侧壁有一圈卷边结构用来咬合正极壳的边缘，中间是绝缘密封垫圈，正极壳是带冲压字符的不锈钢盖片，内部的电芯和隔膜虽然在整机装配里不需要外露，但模型里也预留了内部的空间占位，方便工程师做热仿真的时候设置电池的发热参数。很多网上能找到的CR2032模型要么把直径做小了0.2mm，要么厚度差了0.3mm，实际装配的时候就会出现电池晃荡或者塞不进电池仓的问题，这个模型的尺寸完全对标国标里的扣式电池尺寸公差，直径20mm，厚度3.2mm，所有尺寸公差都控制在±0.05mm以内，完全满足精密结构设计的装配要求。

再讲安装边界的设计要点，很多工程师做电池仓的时候，只留电池的直径和厚度空间，忽略了电池弹片的压缩量和取电池的抠手位。CR2032的负极壳体侧壁是光滑的圆柱面，正极面比负极壳体的卷边低大概0.15mm，所以正极弹片的接触点要设计在正极面的中心区域，不能搭在卷边上，否则会出现正负极短路。这个模型里特意把正极面和卷边的高度差做了明确的结构区分，工程师在设计弹片的时候可以直接在装配体里测量接触点的位置，不用再去查电池的规格书。另外，电池安装位的周边要留至少0.5mm的绝缘间隙，不能让金属壳体直接碰到电路板上的裸露焊盘，很多低功耗设备的静态功耗超标，就是因为电池壳体碰到了电路板上的信号走线，产生了漏电流。

实际做项目的时候，我见过不少因为电池模型不准导致的结构返工：有个做智能门锁的同行，用了简化版的CR2032模型做结构，开模之后发现实际电池装进去比模型厚了0.2mm，后盖盖不上，最后只能磨具改胶位，耽误了半个月的项目周期。还有做蓝牙耳机充电仓的工程师，没考虑电池正极的凸字高度，弹片设计得太贴电池表面，压上去之后把正极的字符压穿，导致电池内部短路鼓包。这些问题其实只要用精准的三维模型提前做干涉检查，完全可以避免。这个模型的所有圆角、倒角、压印细节都和实物一致，不管是做结构装配校核，还是做产品的爆炸图渲染，都能直接使用，不需要再二次修改结构细节。

另外要提的是，这类扣式电池的安装方向有严格要求，反装的话不仅设备不能工作，还可能导致电池反向充电漏液。所以模型里的极性标识做的非常清晰，正极面的十字标记和CR2032字符、3V电压标识都按照实物的位置还原，工程师在做电池仓的防反装结构设计时，可以直接参照标识位置设计防呆凸台，比如在电池仓对应正极字符的位置做一个小凸点，电池反装的时候凸点会顶住电池的负极壳体，让电池无法完全装入，从结构上避免反装的风险。很多防反装结构设计不合理，就是因为没参照实际电池的表面特征位置，把凸点做在了没有字符的光滑区域，反装的时候依然能把电池塞进去，起不到防呆作用。
