蒸汽朋克风格迷你旋转成型机结构设计

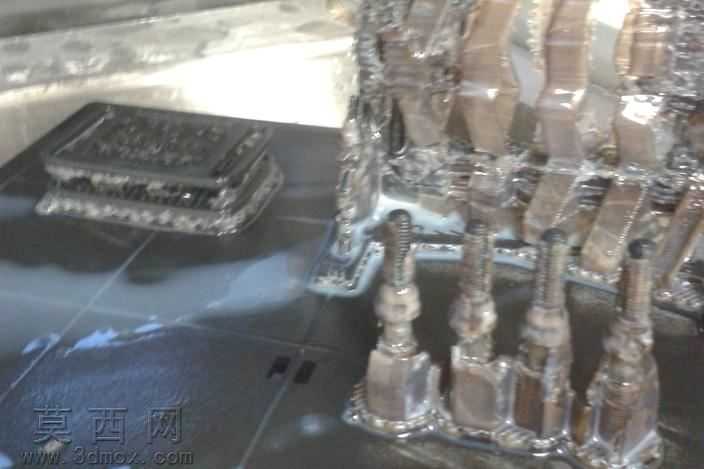

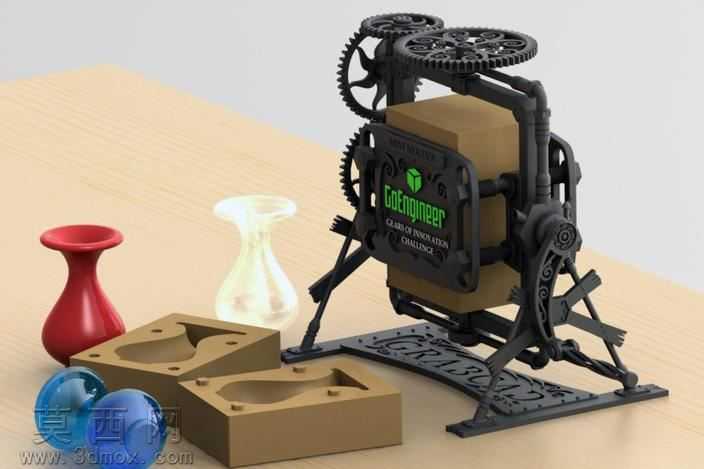

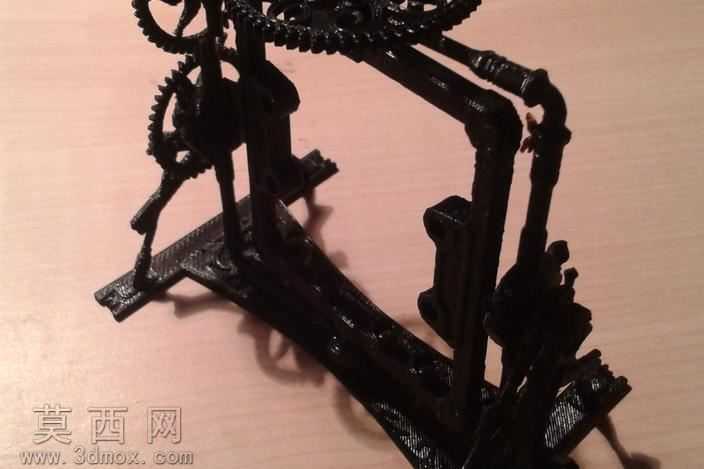

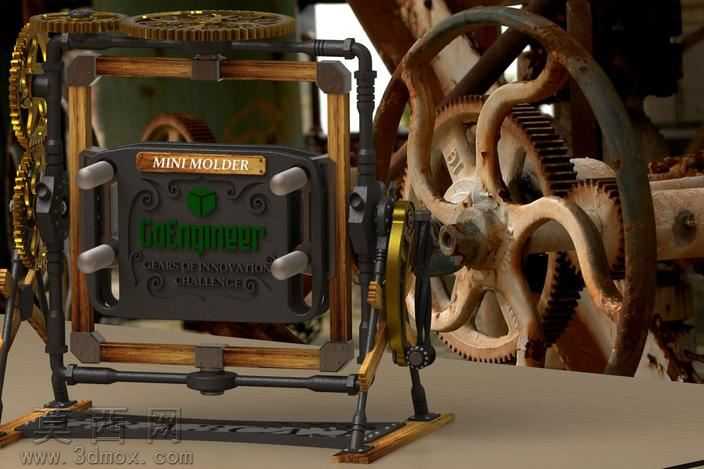

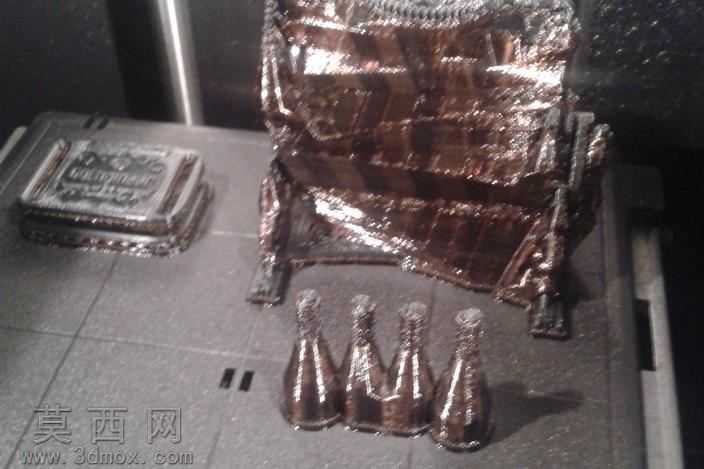

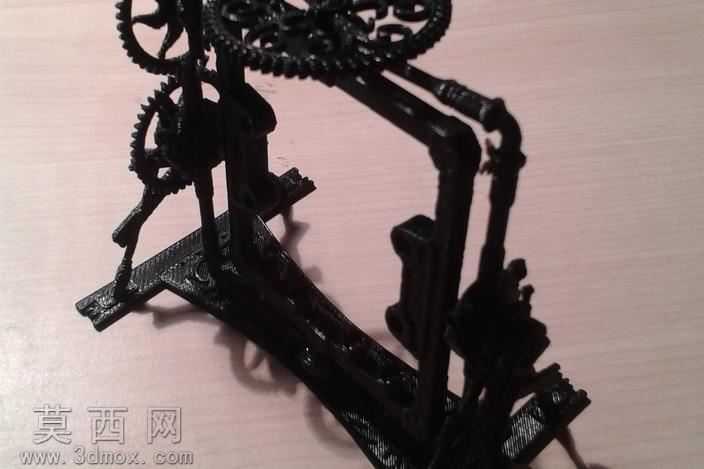

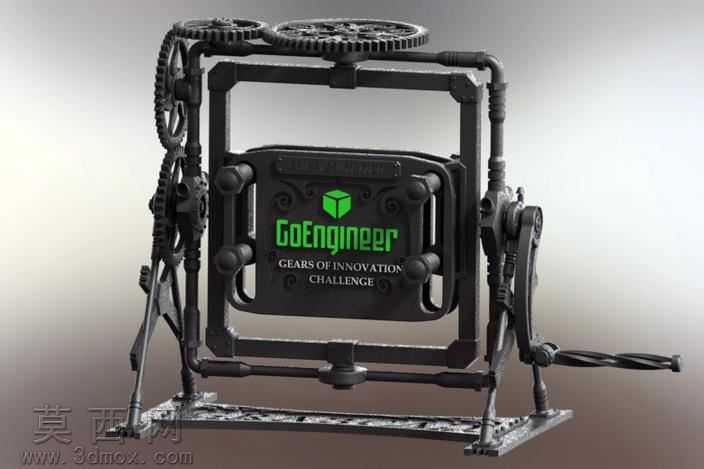

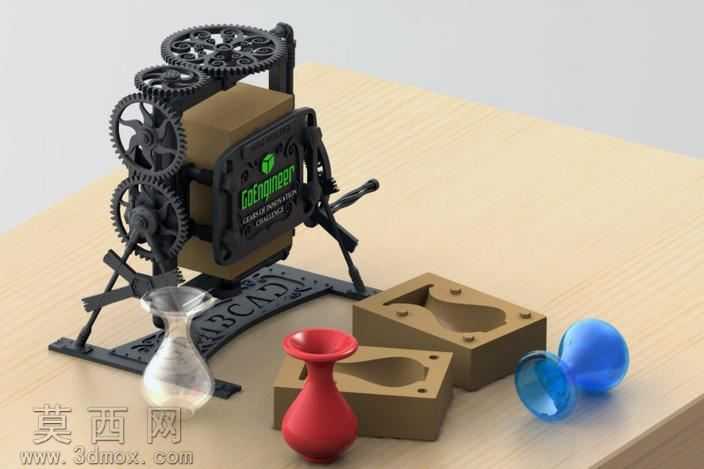

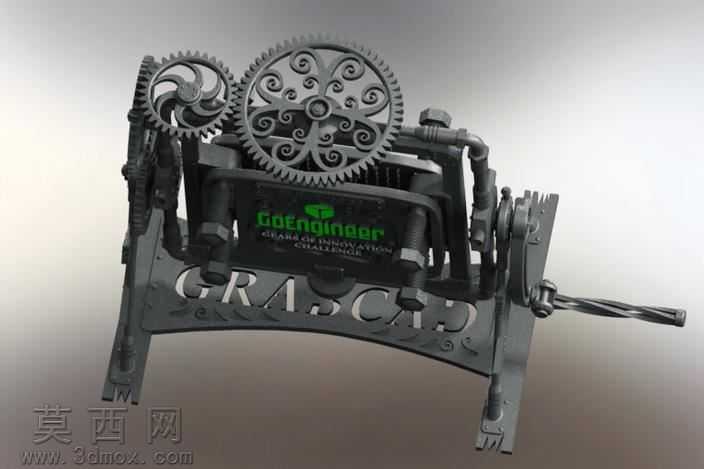

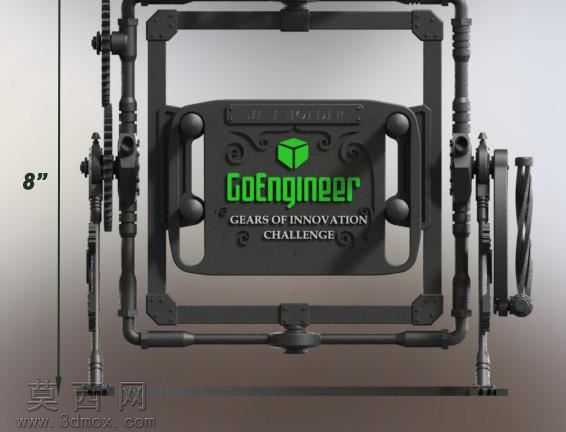

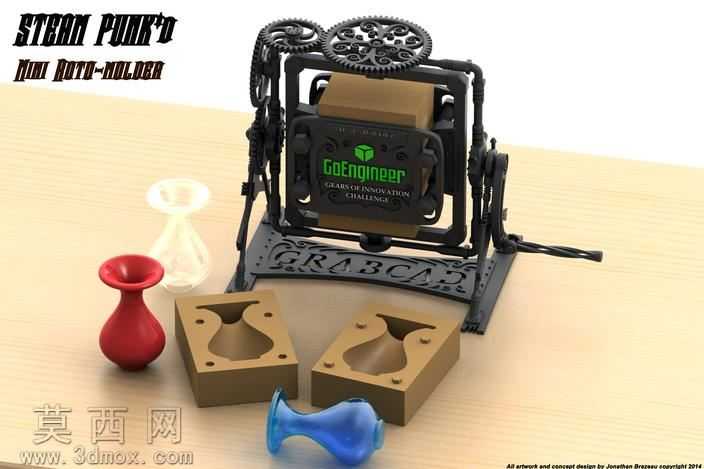

本作品为蒸汽朋克风格的迷你旋转成型装置三维模型，整体建模过程围绕功能实现与风格化外观融合展开，在三维软件中完成全零件参数化建模与装配校验。模型核心传动结构采用四级齿轮传动系统，建模时精准还原齿轮的齿形参数、啮合间隙，确保内框旋转时外框可反向同步转动，实现360度无死角球面旋转运动，保障双组份浇注型聚氨酯、环氧树脂等成型材料在模具内均匀附着，成型出的制件具备中空轻量化的特性。外观设计融入经典蒸汽朋克元素，顶部外露的装饰齿轮、框架表面做旧的蚀刻纹理、复古手摇柄结构均通过曲面建模完成细节刻画，既保留复古机械的粗粝质感，又兼顾结构的功能性。模具部分设计为分体式硅胶或聚氨酯模结构，建模时预留了可调夹持位，内置的夹持爪结构可适配不同尺寸的模腔，同时设计了对中结构保障模具旋转时的动平衡，手摇柄采用符合人体工学的造型，且特意设计为直立打印友好的结构，无需额外支撑即可完成3D打印制作。模型还包含配套的锁紧螺母结构，建模时在下部框架预留了4处夹紧螺栓的安装位，除了模型自带的打印一体式螺母螺栓结构外，还预留了适配标准M8五金螺栓的安装空间，用户可根据实际需求选择一体式打印结构或标准件装配方案，两种装配结构的安装位、配合公差均在装配环境下完成干涉校验，确保装配顺畅。整体模型的所有零件均做了壁厚优化，适配3D打印的工艺要求，同时配套设计了多款不同造型的小型浇注样件模型，包括红色小花瓶、蓝色异形件等，样件模型与模腔结构完全匹配，可直接用于模拟浇注成型的全流程演示，渲染阶段采用哑光金属、做旧铸铁、半透明硅胶等材质贴图，搭配柔和的室内光照环境，还原装置的复古工业质感，清晰展示各部件的装配关系与运行逻辑。
