三折式黑色工业合页结构设计

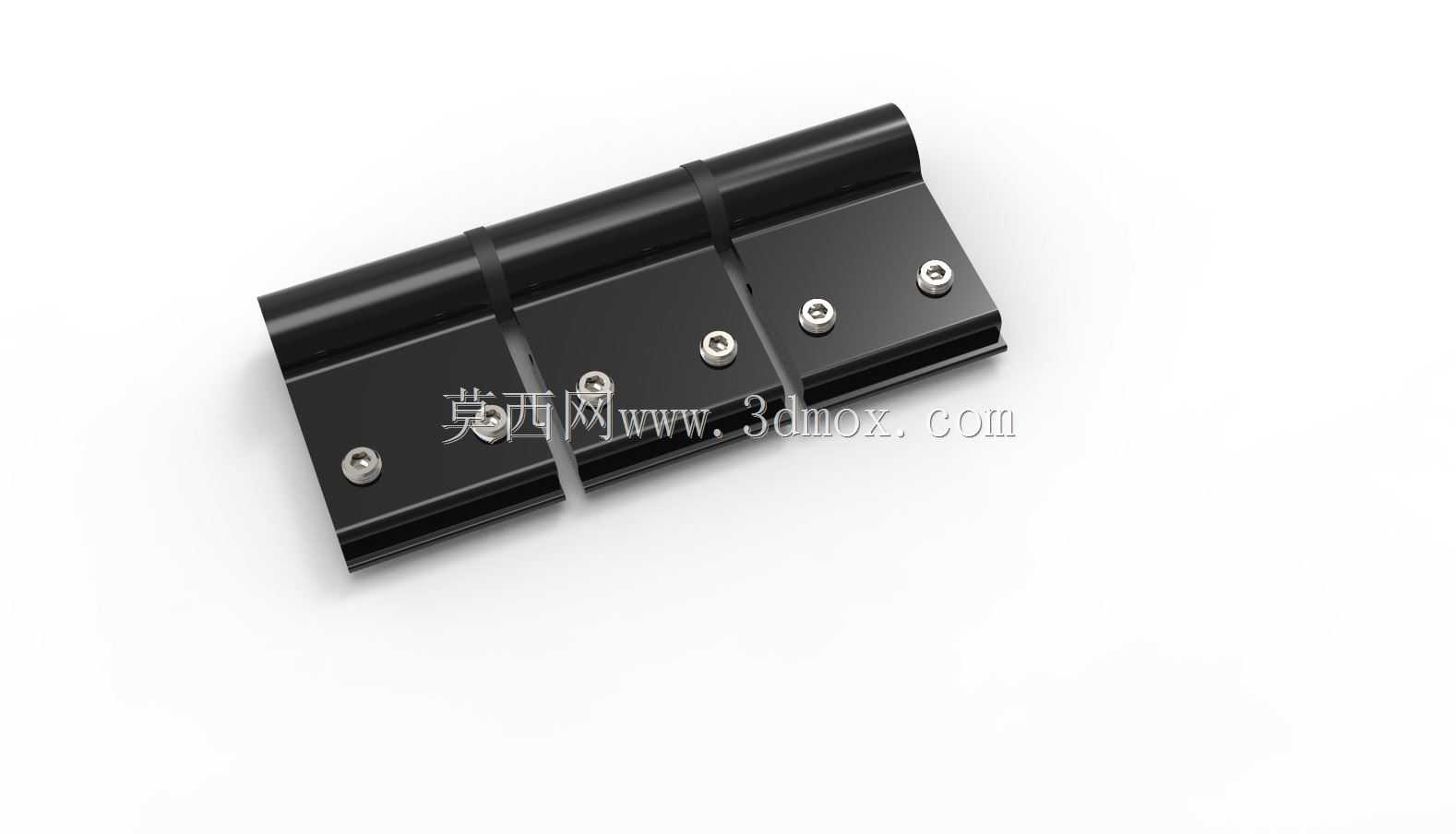

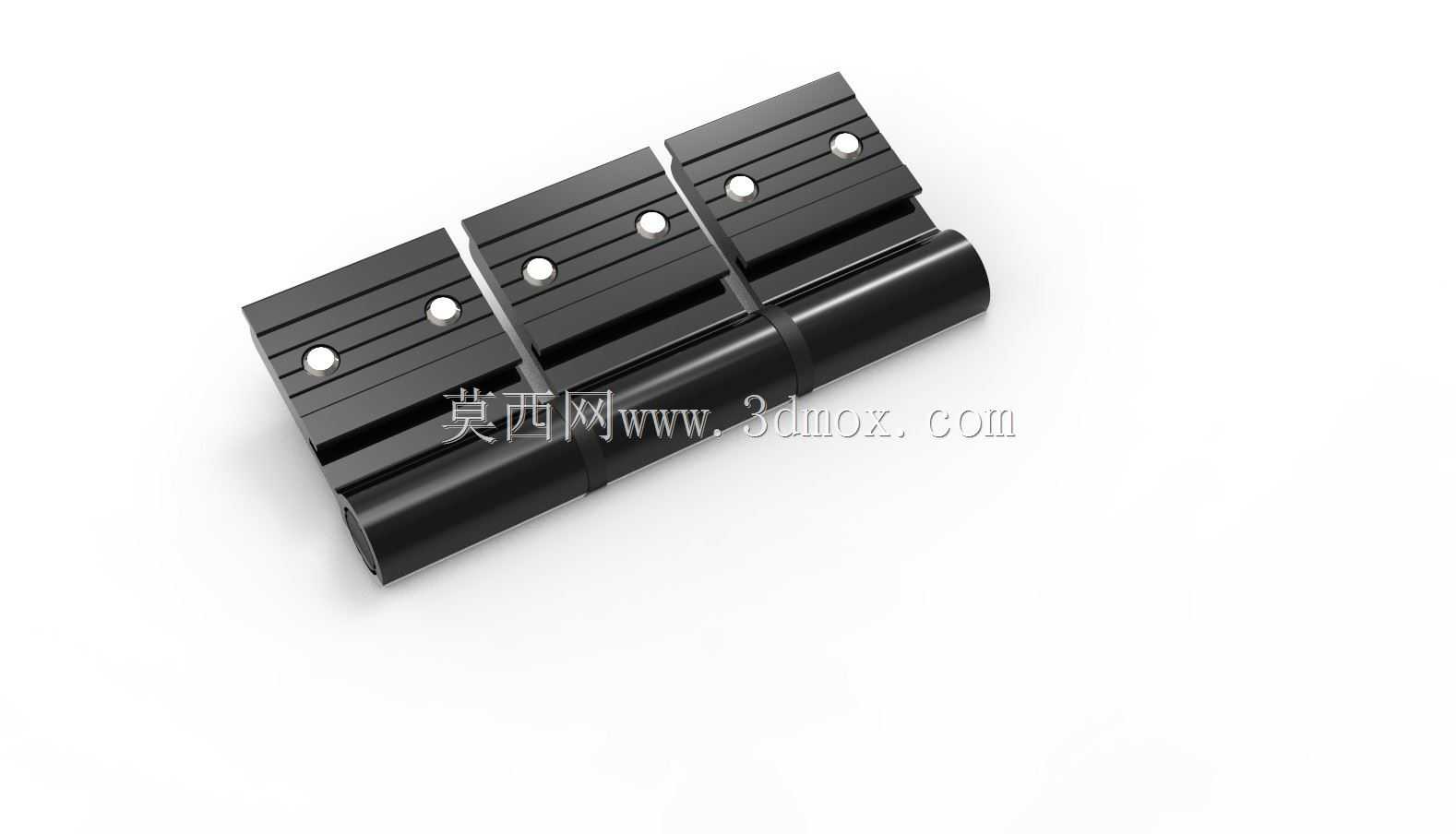

这款三折结构的合页，主要面向工业设备防护门、特种机柜门板、铝型材框架围挡这类需要大角度开合、多点承重的连接场景，区别于普通两折合页，三段式的页片结构能让门板在开合过程中获得更大的避让空间，避免门板边缘与框架发生剐蹭，尤其适合门板厚度较大、或者开合角度需要超过180度的安装工况。从结构设计逻辑来看，这款合页采用了通长式的卷制轴套设计，整根销轴贯穿三段页片的卷边，相比分段式轴套的合页，整体抗剪切能力更强，在频繁开合的工况下，轴套部位的磨损更均匀，不会出现局部应力集中导致的轴套变形、开合卡滞问题。页片部分采用了等宽的平板设计，每段页片上预留了两个沉头安装孔，安装时螺丝可以完全沉入页片表面，不会突出影响门板开合，也避免了螺丝外露积灰、被腐蚀的问题；沉头孔的位置做了等距排布，不管是安装在钢制框架还是铝型材框架上，都能适配常见的型材孔位间距，不需要额外在框架上重新打孔定位，降低现场安装的调整工作量。从安装边界来看，这款合页的页片厚度控制在常规工业合页的通用尺寸区间，卷边的外径做了圆弧过渡，安装时只需要在门板和框架的连接边预留对应卷边半径的避让间隙即可，不需要做复杂的铣边加工；合页展开状态下三段页片处于同一平面，闭合状态下相邻页片之间的间隙控制在极小范围，既不会因为间隙过大导致门板晃动，也不会因为间隙过小在开合时出现页片互相摩擦的异响。实际选型应用时，这类三折合页通常成对安装在门板侧边，单组合页的承重能力可以满足常规厚度的钢制门板、复合板材门板的承重需求，相比普通两折合页，它的页片与门板、框架的接触面积更大，固定点更多，长期使用后不容易出现页片变形、门板下垂错位的问题。表面做了黑色的哑光处理，除了基础的防锈防腐作用，也能适配大部分工业设备的深色外观风格，不会在设备表面形成突兀的亮色反光，适合用在对外观一致性有要求的精密设备、检测设备外罩上。设计过程中，卷边部位的同轴度是核心控制要点，三段页片的卷边在穿入销轴后需要保证同轴度偏差在允许范围内，否则开合时会出现阻尼不均匀、局部卡顿的问题；页片上的安装孔位置公差也需要严格控制，保证同一批次的合页安装孔位完全一致，现场安装时可以直接互换，不需要针对单个合页调整孔位。另外这款合页的销轴两端做了封边处理，不会在长期开合过程中出现销轴窜动脱出的问题，不需要额外加装销轴固定卡簧，减少了装配的零件数量，也降低了后期维护时零件脱落丢失的风险。在一些需要经常拆卸门板的维护场景下，这种多固定点的合页也能保证反复拆装后，页片与门板、框架的连接位置不会出现偏移，重新装回后门板的开合精度不受影响，不会出现门缝不均、锁位错位的问题。
