多材质工程用滚珠轴承结构建模

　　做机械结构设计的同行大多清楚，旋转副的可靠性直接决定整台设备的无故障运行时长，而滚珠轴承作为旋转支撑里应用最广的标准件，建模时的细节还原度，会直接影响后续装配干涉检查、运动仿真、有限元受力分析的结果准确性。这次的轴承建模，没有直接调用软件自带的标准件库生成通用模型，而是针对不同应用场景下的材质特性做了差异化结构还原，覆盖了工程塑料、工程陶瓷等几类常用非金属轴承的结构细节，和常规钢制轴承的建模逻辑有明显区别。

　　从实际应用场景来看，这类非金属材质的滚珠轴承，大多用在有防腐蚀要求、防静电要求、或者无油自润滑要求的工况里，比如化工流体输送设备的支撑端、食品加工生产线的输送辊道、半导体制造设备的轻载旋转工位，还有医疗检测设备的转动部件，这些场景要么不能使用油脂润滑避免污染介质，要么存在酸碱腐蚀环境会锈蚀钢制轴承，要么需要避免金属摩擦产生的静电干扰精密检测，所以轴承的套圈、保持架、滚动体都采用非金属材质，建模时需要还原不同材质对应的结构公差差异，比如工程塑料材质的套圈壁厚会比同规格钢制轴承稍厚，抵消材料刚性不足带来的形变余量，陶瓷滚动体的表面粗糙度相关结构细节也要在建模时体现，避免后续仿真时摩擦系数参数设置和实际结构不匹配。

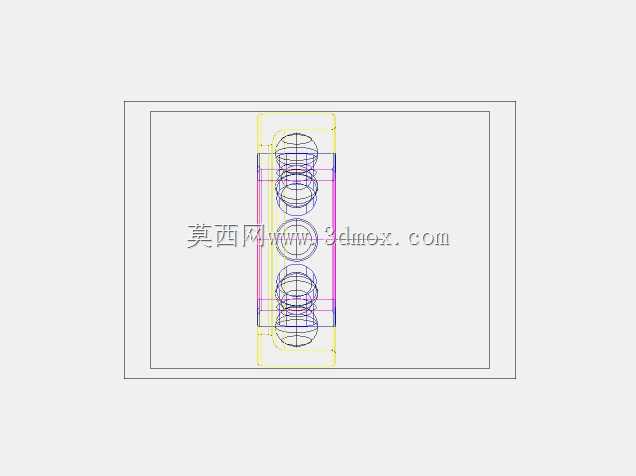

　　建模过程中最先确定的是安装边界尺寸，轴承的安装配合分为内圈与轴的配合、外圈与轴承座孔的配合两类，建模时严格按照常用轻载系列轴承的尺寸规范设定内外径、宽度的基准尺寸，内圈的挡边高度、外圈的挡边高度都按照实际装配要求设置，保证滚动体装入后不会出现轴向窜动的结构问题，同时预留出密封件的安装槽位——虽然图中展示的是开式轴承结构，但建模时保留了密封槽的可选结构特征，方便设计人员根据工况选择加装接触式或者非接触式密封圈，不需要重新修改基础模型。保持架的结构是这次建模的重点，不同于钢制轴承常用的浪形保持架或者冲压保持架，图中这类非金属轴承采用的是一体式兜孔保持架，每个兜孔的弧度和滚动体的球面弧度做了匹配设计，兜孔和滚动体之间预留了合理的活动间隙，既不会因为间隙过大导致滚动体运行时歪斜卡滞，也不会因为间隙过小出现热胀冷缩抱死的问题，建模时对保持架的兜孔位置做了等距阵列，保证每个滚动体的受力均匀，避免出现局部载荷集中的情况。

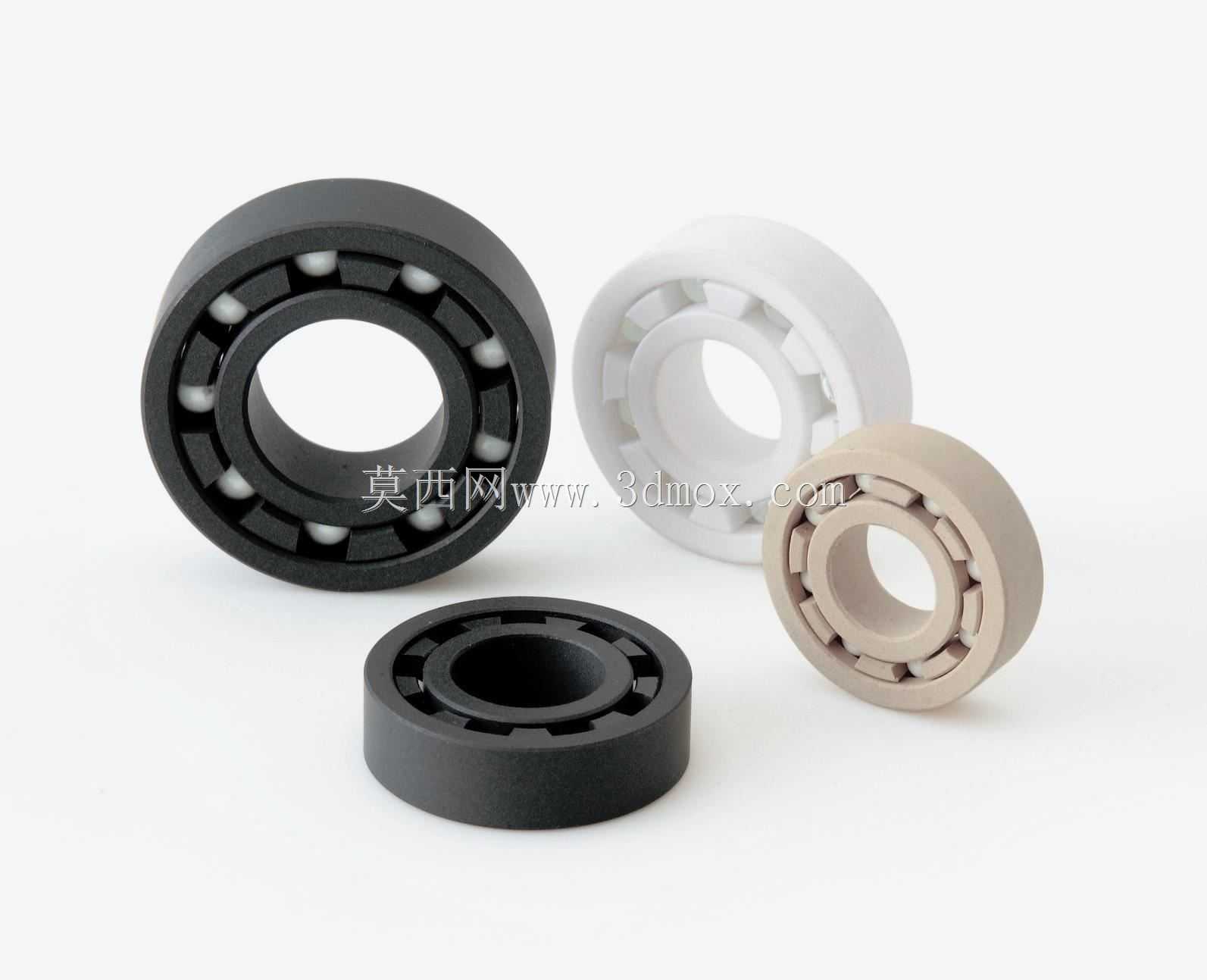

　　从功能特性的还原角度，建模时特意区分了不同材质套圈的结构细节：黑色的PEEK材质轴承套圈，建模时增加了套圈端面的防滑纹理结构，方便安装时施加压装力不会打滑；白色的PTFE材质自润滑轴承，套圈的滚道表面做了微储油槽的结构还原，这类储油槽可以在运行时储存微量的自润滑材料磨屑，形成持续的润滑膜，降低滚动摩擦阻力；米色的PPS材质轴承，保持架的连接梁做了加宽处理，匹配PPS材料稍高的刚性，提升高速运行时保持架的结构稳定性。很多新手建模时容易忽略轴承的倒角细节，这次建模时所有的锐边都按照安装要求做了对应尺寸的倒角，内圈孔的导入倒角方便轴的压装，外圈外圆的导入倒角方便轴承压入轴承座孔，滚道和挡边的过渡位置做了圆角处理，避免热处理或者加工时出现应力集中，也能减少滚动体运行到边缘时的接触应力。

　　在实际设备选型配套时，这类轴承的安装方式也需要和模型结构匹配，轻载工况下可以采用间隙配合方便拆装，有一定冲击载荷的工况下内圈和轴采用过渡配合，外圈和座孔采用间隙配合，补偿运行时的热膨胀量。建模时特意将轴承的各个零件做了独立的实体分层，内圈、外圈、滚动体、保持架都可以单独编辑材质、设置仿真参数，做运动仿真时可以给滚动体设置自转和公转的运动副，真实还原轴承的运行状态，做有限元分析时可以单独给不同零件赋予对应的材料属性，比如PEEK材料的弹性模量、泊松比，陶瓷滚动体的密度、抗压强度，得到的分析结果会比调用通用钢制轴承模型准确很多。另外建模时考虑了不同设计软件的通用性，模型的特征树没有做过多的合并操作，设计人员可以根据自己的需求修改轴承的尺寸参数，比如调整内径适配不同的轴径，调整宽度适配不同的安装空间，不需要重新绘制基础轮廓，只需要修改对应特征的尺寸参数就能快速生成新规格的轴承模型，大幅提升设计效率。很多设计人员做装配时习惯直接下载通用轴承模型，忽略了材质对应的结构差异，导致后续加工出来的零件和轴承配合出现问题，或者仿真结果和实际运行状态偏差很大，这类针对特定材质、特定工况还原的轴承模型，能很好地解决这类问题，让设计阶段的虚拟验证更贴近实际使用状态。
