门窗用铝制密封条安装固定支架结构

在建筑门窗、幕墙以及需要密封隔振的机电设备舱体装配场景中，密封条的固定可靠性直接决定了密封结构的使用寿命与实际密封效果，这款铝制密封条支架就是专门针对嵌装式密封条的压合固定需求设计的结构件。不同于常规采用螺钉直接压合密封条的固定方式，该支架通过一体化的多道卡槽结构，将密封条的根部完全嵌合在卡槽内部，避免长期使用过程中密封条受挤压、温度变化出现移位、脱槽的问题，尤其适用于铝合金门窗、设备检修门这类需要频繁开合、密封条长期受挤压形变的使用场景。

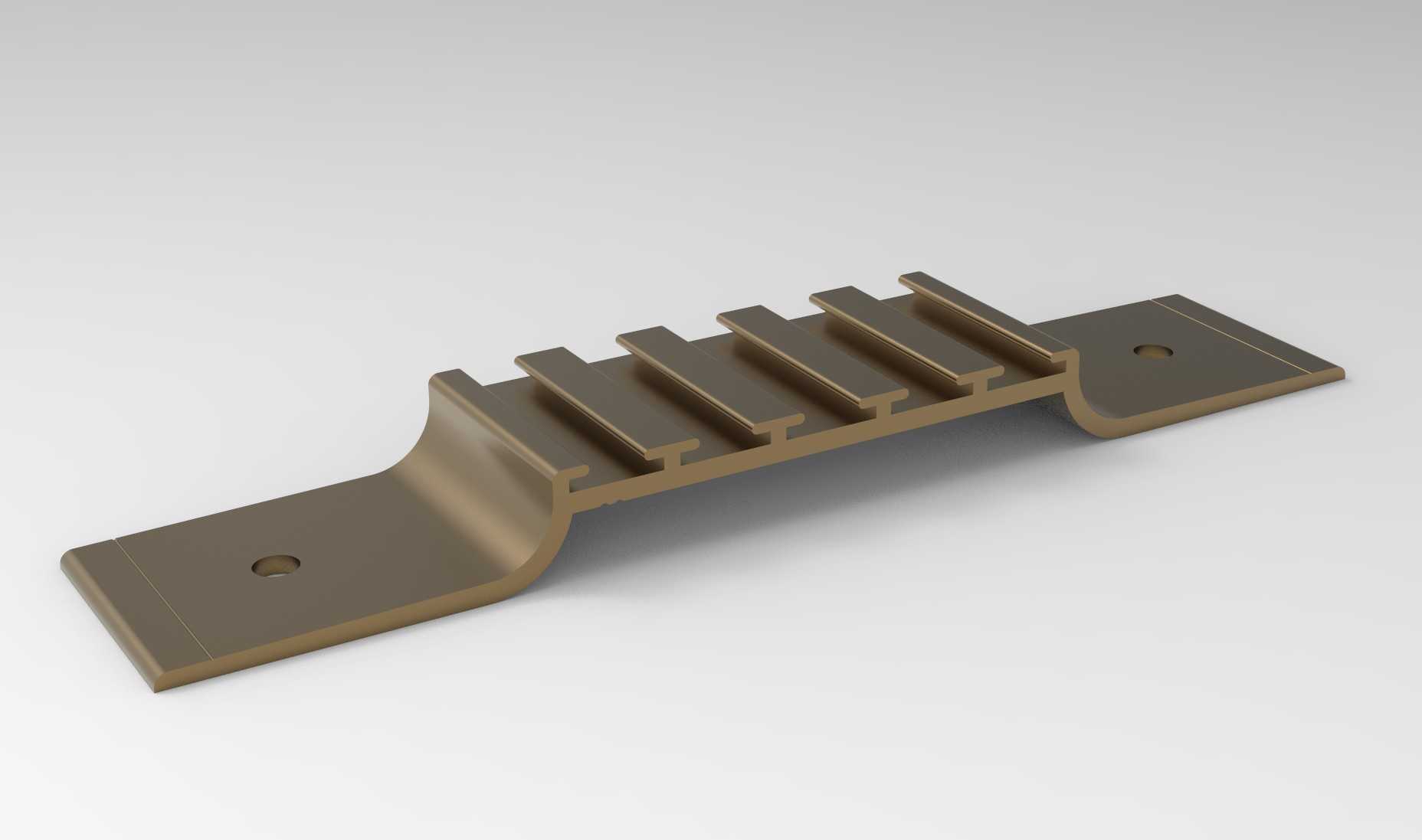

从结构设计逻辑来看，该支架采用一体冲压弯折成型的工艺路线，整体选用铝合金板材作为基材，兼顾了结构强度与轻量化需求，同时铝合金材质的耐锈蚀特性可以满足户外门窗、潮湿工况舱体的长期使用要求，不会像钢制支架那样长期使用出现锈蚀污染密封条、影响外观与密封性能的问题。支架两端设计有带安装孔的弯折翼板，安装时仅需要在被固定的基材上对应位置打两个安装孔，通过自攻螺钉或者抽芯铆钉就可以完成支架的固定，安装操作简单，固定点受力均匀，不会出现局部压合力过大导致密封条被压溃、或者压合力不足导致密封不严的问题。

中间的多道平行卡槽结构是该支架的核心功能区，每道卡槽的宽度与深度都匹配对应规格密封条的根部尺寸，安装时可以将多道平行密封条同时嵌装固定在卡槽内，实现多道密封的并行固定，相比单道密封的固定结构，这种多卡槽设计可以在同一个支架上完成多层密封的固定，减少了安装点位的数量，提升装配效率的同时，也让密封条的排布更加规整，各道密封条之间的间距保持一致，密封面的压合均匀性更好。两端的弯折结构做了圆弧过渡处理，没有尖锐的棱角，一方面避免安装过程中划伤施工人员，另一方面也避免尖锐边角割伤密封条，延长密封条的使用寿命。

从安装边界尺寸来看，该支架的整体厚度与铝合金门窗常用的型材槽口尺寸匹配，安装后翼板完全贴合在型材表面，不会突出型材平面影响门窗的开合动作，中间卡槽段的凸起高度控制在密封条压缩量的合理范围内，当门窗闭合时，支架不会与对面的密封面产生硬接触，所有的挤压力都均匀作用在密封条上，保证密封面的完全贴合。卡槽的内壁做了细微的防滑纹路设计，当密封条嵌装入卡槽后，即使受到反复的挤压摩擦，也不会从卡槽内脱出，不需要额外涂抹胶粘剂固定，降低了装配的成本，也方便后期密封条老化后的更换维护，只需要将旧密封条从卡槽内抽出，嵌装入新的密封条即可完成维护，不需要拆卸整个支架。

在实际选型应用过程中，需要注意根据所用密封条的根部宽度、密封面的压缩量需求匹配对应卡槽规格的支架，安装时两个支架之间的间距控制在300-400mm区间，保证整根密封条的压合力均匀，避免两个支架之间的密封条因为缺少固定出现拱起、脱槽的问题。对于转角位置的密封安装，可以将该支架的翼板根据实际转角角度做适当的弯折调整，因为铝合金材质本身具备较好的延展性，小角度的弯折不会出现断裂的问题，可以适配不同转角位置的固定需求，不需要单独开模制作转角专用的固定件，大幅降低了非标密封场景的配件成本。

不同于塑料材质的密封条固定卡件，这款铝制支架的抗老化性能更好，在长期紫外线照射、高低温交变的工况下，不会出现塑料件常见的脆化、开裂问题，使用寿命可以和门窗或者设备的整体使用寿命保持一致，全生命周期内不需要频繁更换固定支架，减少了后期维护的工作量。同时铝合金材质的导热系数相对较低，不会像钢制支架那样在门窗位置形成明显的冷桥，避免冬季室内侧因为冷桥出现结露的问题，更适配节能门窗的设计需求。
