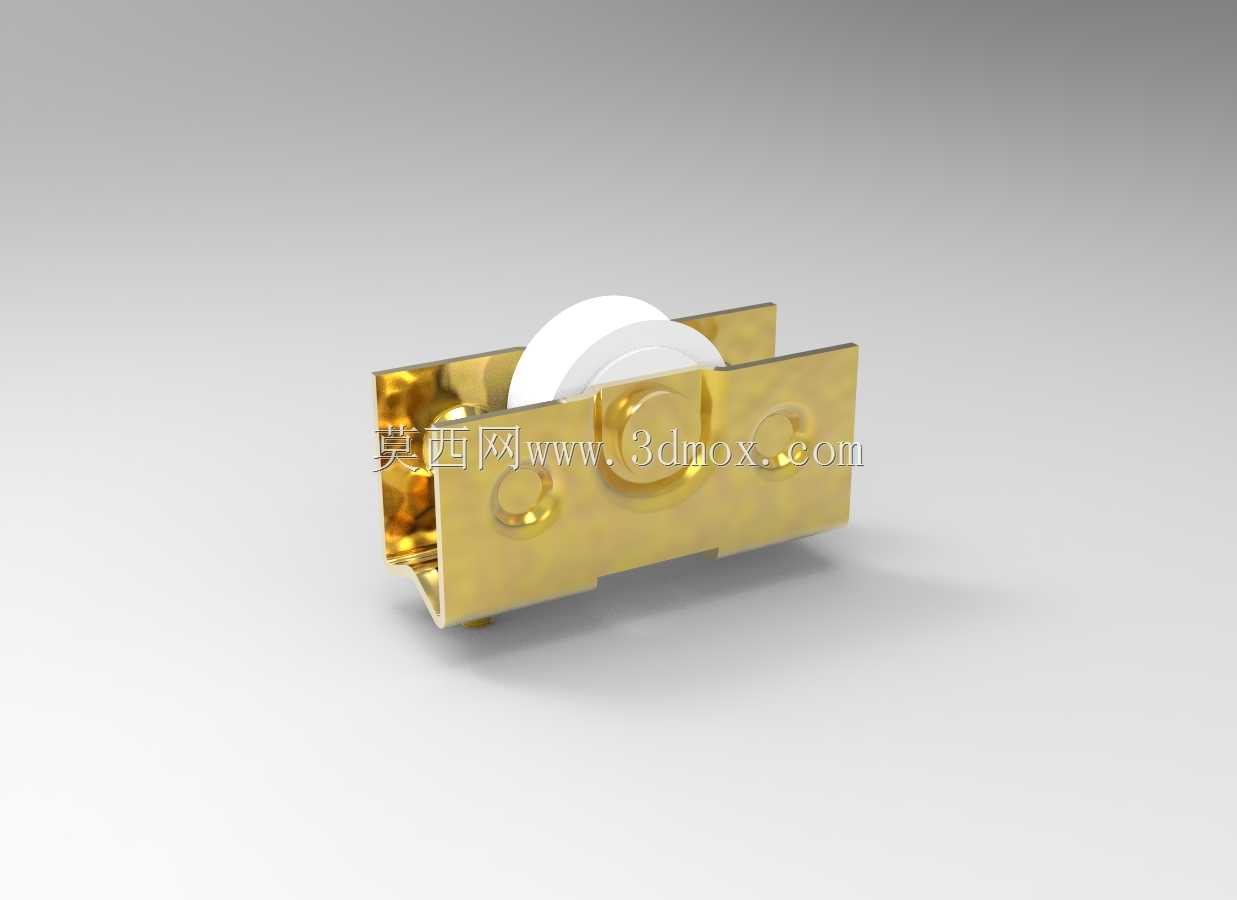

推拉门窗铜壳尼龙滚轮窗辊结构

这款窗辊主要适配民用及商用推拉式铝合金门窗、塑钢门窗的滑动承重场景，在日常使用中承担窗体的竖向承重与横向滑动导向作用，是推拉门窗系统中直接影响启闭顺畅度与使用寿命的核心五金配件。从结构设计来看，主体外壳采用H59黄铜冲压折弯成型，铜材自身具备优异的自润滑性与抗锈蚀能力，在南方高湿、沿海高盐雾的使用环境下，不会像普通镀锌钢壳那样出现锈迹卡滞、镀层脱落污染窗体轨道的问题，外壳两侧预留的安装孔位做了沉台处理，安装时自攻螺丝拧入后端面不会突出壳体内壁，避免与滚轮支架产生运动干涉。滚轮部分采用白色尼龙材质注塑成型，相比传统金属滚轮，尼龙材质的邵氏硬度适中，运行时不会划伤铝合金或塑钢轨道的阳极氧化层，同时自身具备一定的减震效果，推拉过程中不会产生金属摩擦的尖锐异响，滚轮内部嵌装的金属衬套与中心销轴采用间隙配合，配合间隙控制在0.03-0.05mm之间，既保证滚轮转动灵活无卡滞，又不会因间隙过大导致窗体推拉时出现左右晃动感。设计阶段针对不同窗体的承重需求做了受力校核，单只窗辊的额定承重为8kg，常规双扇推拉窗单扇配置4只该款窗辊即可满足30kg以内的窗体承重需求，外壳的U型卡槽尺寸适配市面上主流的20mm宽度推拉窗轨道，安装时无需额外对轨道进行裁切或打磨，直接将壳体卡入轨道预留的安装位后拧入固定螺丝即可完成装配，壳体底部的两个定位凸点可以卡入轨道上的预制定位孔，避免长期使用后窗辊出现移位导致窗体滑动卡顿。从安装边界来看，这款窗辊的整体外形长度为32mm，宽度为18mm，装配后突出窗体下沿的高度为11mm，设计时预留了2mm的高度调节余量，通过壳体上的调节螺丝可以微调滚轮的伸出高度，方便安装时调整窗体的水平度，避免出现窗体与边框刮蹭、密封胶条压合不严漏风的问题。在实际工程应用中，这类窗辊除了常规推拉窗之外，也可适配轻型推拉柜门、隔断推拉门的滑动承重场景，铜壳的折弯边缘做了圆角钝化处理，安装过程中不会划伤施工人员的手部，也不会刮破窗体的密封胶条。滚轮的轮面做了微弧面设计，与轨道的接触面为线接触形式，相比平轮面的滚轮，线接触的滚动阻力更小，即使轨道上积存少量灰尘或细小沙粒，也不会出现滚轮被卡滞停转的情况，长期使用过程中尼龙轮面的磨损量极小，正常使用场景下使用寿命可达8年以上。设计过程中针对外壳的冲压成型工艺做了优化，壳体的折弯处采用R0.5mm的圆角过渡，避免冲压过程中出现应力集中导致壳体开裂，壳体表面没有额外做镀层处理，保留铜材本身的金属质感，与金色系的铝合金窗框搭配时视觉协调性更好，不会出现配件颜色与窗框色差过大影响美观的问题。销轴部分采用304不锈钢材质，避免长期使用后销轴生锈导致滚轮无法转动，销轴与壳体的连接采用涨铆工艺，装配后销轴不会出现轴向窜动，也不会从壳体中脱落，相比传统的卡簧固定方式，涨铆结构的可靠性更高，在反复推拉的交变载荷下不会出现结构失效。
